Topdon UltraDiag | Diagnostiikkalaite | Auto

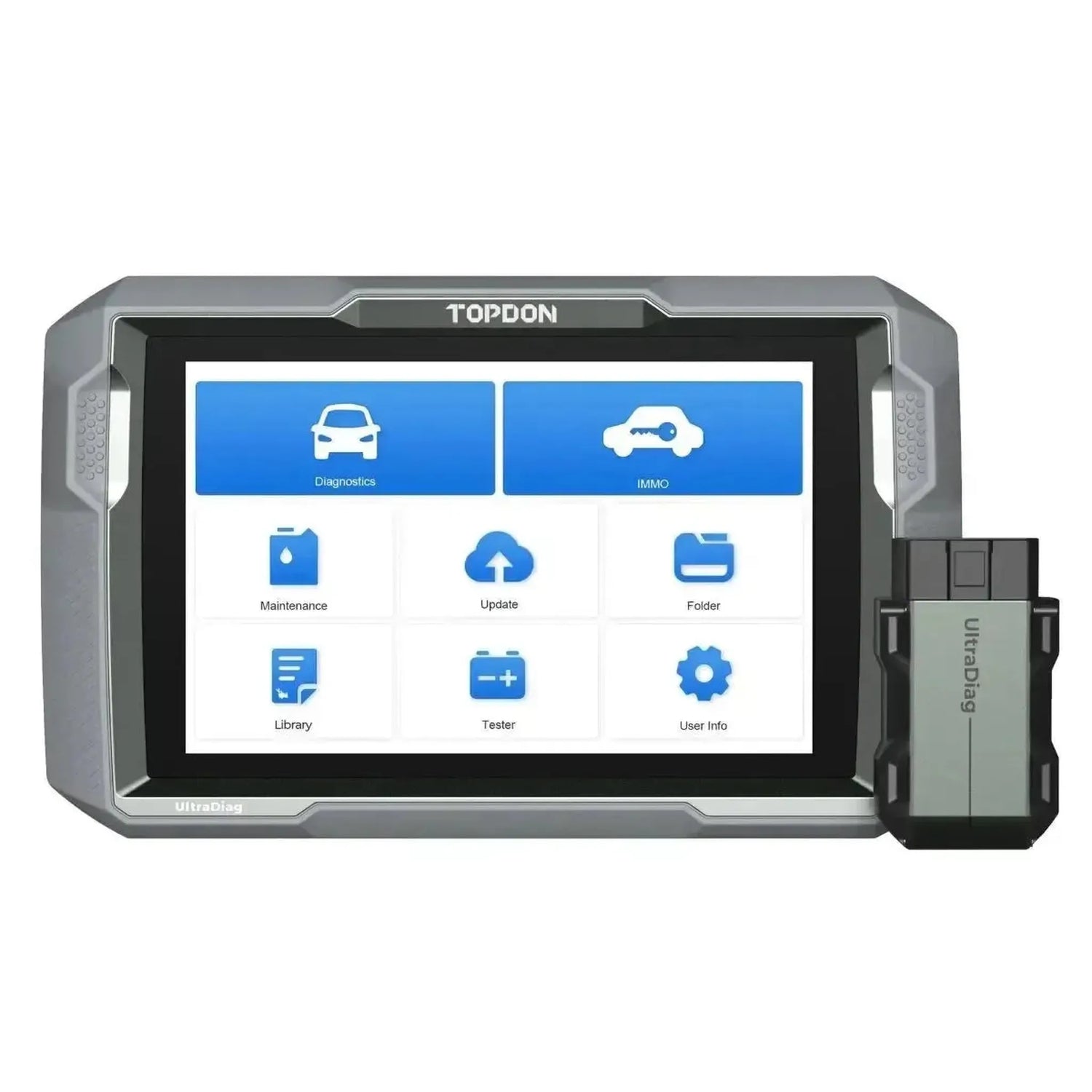

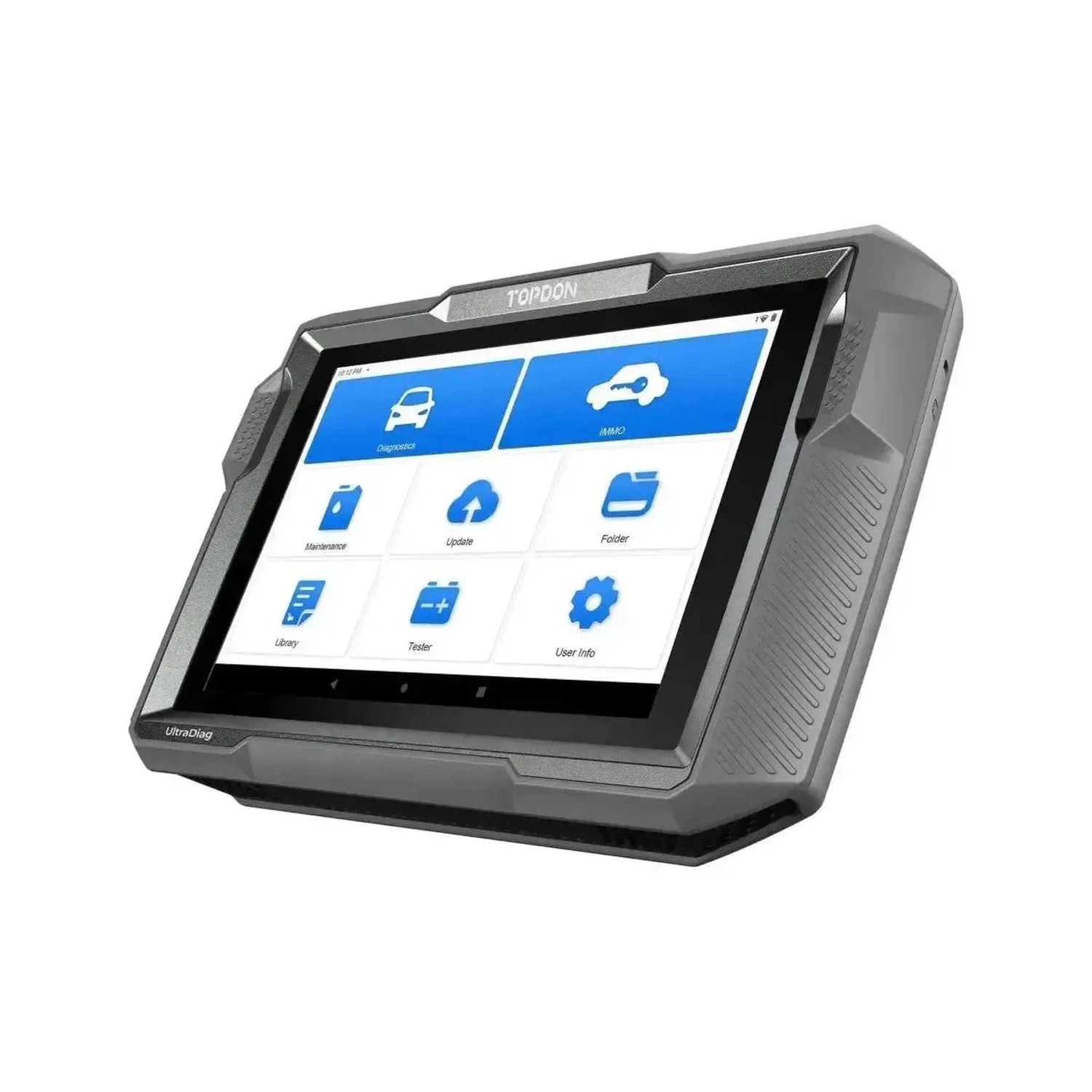

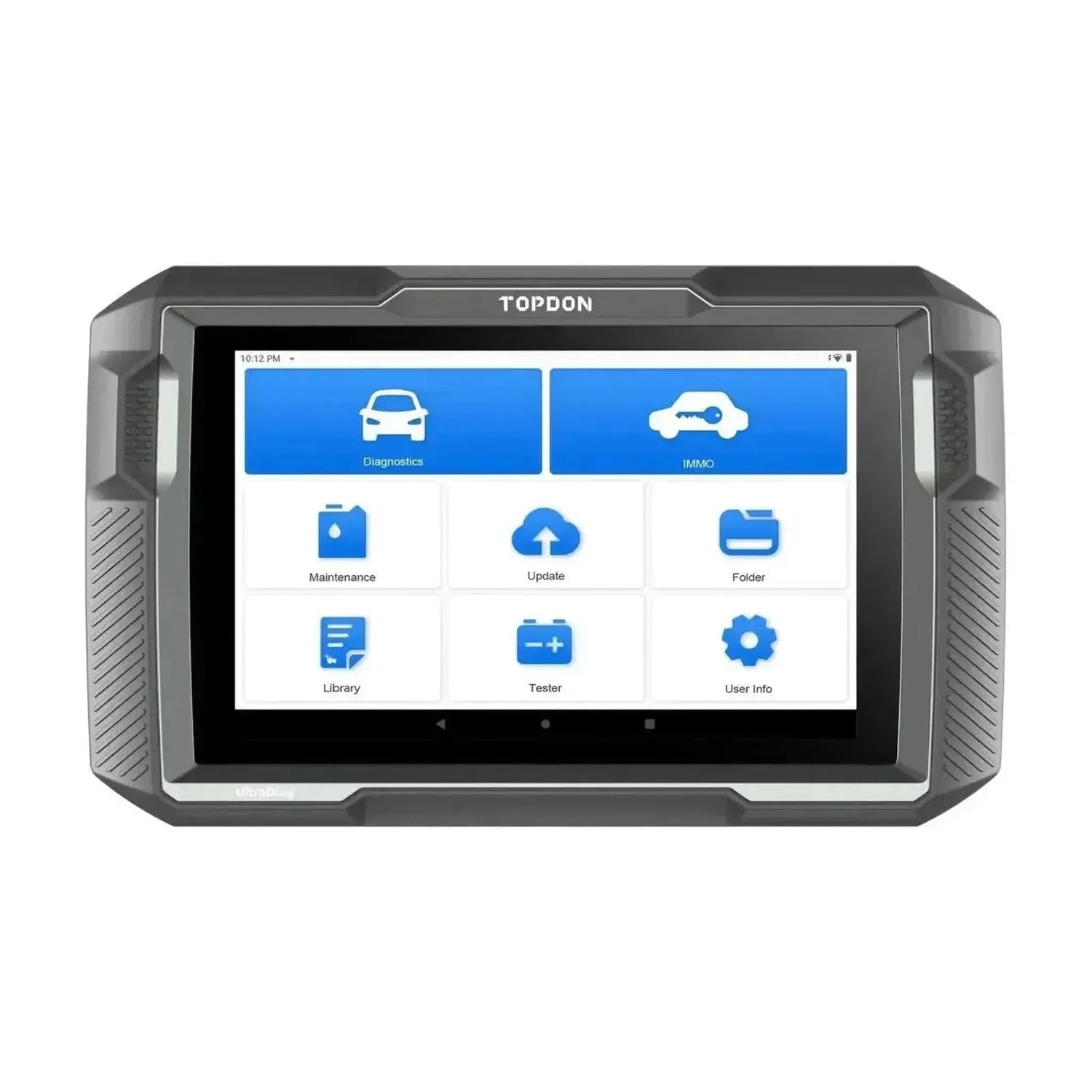

Topdon UltraDiag on diagnostiikkalaite, joka tarjoaa täydellisen järjestelmädiagnoosin yli 100 ajoneuvomerkkiin. Laitteessa on 8 tuuman kosketusnäyttö, se käyttää Android 11.0 -käyttöjärjestelmää ja yhdistyy Bluetooth 5.0 -yhteydellä. Tärkeimmät toiminnot sisältävät virhekoodien lukemisen ja poistamisen, huolto- ja ylläpitotoimintojen suorittamisen sekä avainten ohjelmoinnin. Lisenssi sisältää 2 vuoden ohjelmistopäivitykset.

Topdon UltraDiagissa on myös kaksisuuntainen ohjaus komponenttien hallintaan, ECU-koodaus sekä integroitu korjauskirjasto DTC-korjausoppaalla. Toimintoja voidaan laajentaa valinnaisilla moduuleilla, kuten akun testilaitteella, oskilloskoopilla tai videoskoopilla. Järjestelmä tukee myös turvallisten yhdyskäytävien, kuten FCA SGW ja Renault SGW, käyttöä erillisesti saatavilla olevien lisenssien avulla.

---

Diagnostiikkatoiminnot:

Topdon UltraDiag suorittaa täydellisen järjestelmädiagnoosin skannaamalla kaikki ajoneuvossa olevat elektroniset ohjausyksiköt. Laite tukee erilaisia diagnostisia protokollia laajan ajoneuvojen kattavuuden takaamiseksi.

• Virhekoodien lukeminen ja poistaminen: Lukee ja poistaa virhekoodit (DTC) kaikista käytettävissä olevista järjestelmistä, mukaan lukien moottori, vaihteisto, ABS, turvatyynyt ja karosse.
• Live-data: Näyttää reaaliaikaiset tiedot antureista ja komponenteista eri näkymissä, kuten teksti ja kaaviot, yksityiskohtaista analyysia varten.
• Toimilaitteiden ohjaus (kaksisuuntainen ohjaus): Ohjaa yksittäisiä komponentteja ja toimilaitteita suoraan niiden toiminnallisuuden testaamiseksi, kuten polttoainepumppujen, injektoreiden tai jäähdytystuulettimien aktivointi.

---

Avain- ja EEPROM-toiminnot:

Tämä laite tarjoaa toiminnot ajoneuvojen avainten hallintoon ja ohjelmointiin sekä käynnistysja lukitusvaihteistoon. Näiden toimintojen saatavuus voi vaihdella ajoneuvomerkin ja mallin mukaan.

Avaintoiminnot:

• Avainten opettaminen: Uusien tai vaihdettujen avainten ohjelmointi ajoneuvon käynnistysja lukitusvaihteistoon.
• Avainten poistaminen: Kadonneiden tai varastettujen avainten poistaminen käytöstä ajoneuvon muistista.
• Kaikki avaimet kadonneet (All Keys Lost): Uuden avaimen ohjelmointi, kun toimivia avaimia ei ole enää saatavilla.

---

Huolto- ja kunnossapitotoiminnot:

Tämä laite tukee yli 25 huolto- ja ylläpitotoimintoa. Käytettävissä olevat toiminnot vaihtelevat ajoneuvomerkin, mallin ja valmistusvuoden mukaan.

Moottori ja voimansiirto:

• Öljyn nollaus: Huoltoilmoituksen palauttaminen öljynvaihdosta.
• Kuristin- tai kaasukammion opettaminen: Perussäätöjen opettaminen kaasukammiolle vaihdon tai puhdistuksen jälkeen.
• Injektorin koodaus: Oikeaksi korjauskoodeiksi uusien injektorien kirjoittaminen moottorinohjausyksikköön.
• Vaihteiston opettaminen: Automaattivaihteiston vaihdon pisteiden opettaminen sileille siirtymille.
• Sylinteritasapainon testaus: Yksittäisten sylinterien suorituskyvyn analysointi tehohäviön diagnosoimiseksi.
• Start/Stop-järjestelmän nollaus: Automaattisen käynnistys-pysäytys-järjestelmän nollaus tai konfigurointi.
• Jäähdytysnesteen ilmaaminen: Vesipumpun aktivointi jäähdytysjärjestelmän ilmaamiseksi huollon jälkeen.
• Ilma-polttoaineen suhteen nollaus: Adaptiivisten arvojen nollaus ilma-polttoaineen suhteelle.
• Muuttuvan geometrian turbon opettaminen (VGT): Muuttuvan geometrian turbon toimilaitteen kalibrointi.

Pakojärjestelmät:

• Dieselpartikkelisuodattimen regenerointi (DPF): Dieselpartikkelisuodattimen regeneroinnin pakottaminen tukkeutumisen korjaamiseksi.
• EGR-adaptointi: Pakokaasun kierrätysventtiilin arvojen opettaminen puhdistuksen tai vaihdon jälkeen.
• AdBlue-järjestelmän nollaus (SCR): AdBlue-järjestelmän nollaus täytön tai korjauksen jälkeen.
• NOx-anturin nollaus: NOx-anturin arvojen nollaus vaihdon jälkeen.

Jarrut:

• Elektronisen pysäköintijarrujärjestelmän alustus (EPB): Elektronisen pysäköintijarrujärjestelmän vapauttaminen ja alustus jarrukokoonpanojen huoltoa varten.
• ABS-järjestelmän ilmaaminen: Jarrujärjestelmän automaattinen ilmaaminen antiblokkaustoiminnon komponenttien vaihdon jälkeen.

Ohjaustoiminto ja Jousitus:

• Ohjauskulman anturin alustus (SAS): Ohjauskulman anturin kalibrointi kohdistuksen tai ohjauskomponenttien vaihdon jälkeen.
• Ilmajousituksen kalibrointi: Ilmajousituksen ajokorkeuden säätäminen ja kalibrointi.
• Adaptiivisen ajovalojen järjestelmän nollaus (AFS): Adaptiivisen ajovalojen järjestelmän kalibrointi.

Turvallisuusjärjestelmät:

• Turvatyynyjärjestelmän nollaus: Turvatyynyjärjestelmän nollaus komponenttien vaihdon jälkeen.
• Rengaspaineen valvontajärjestelmän nollaus (TPMS): TPMS-antureilla opettaminen uudelleen ja varoitusvalojen nollaus.

Korin ja sähköjärjestelmät:

• Akun hallintajärjestelmän rekisteröinti (BMS): Uuden akun rekisteröinti ajoneuvon järjestelmään.
• Liukukaton alustus: Liukukaton perustietojen nollaus sähkökatkon tai korjauksen jälkeen.
• Ikkunoiden kalibrointi: Sähköisesti ohjattavien ikkunoiden pääteasetusten kalibrointi.
• Istuimien kalibrointi: Istuinasennon tai muistintoiminnon opettaminen.
• Mittarilukeman korjaus (ODO): Kojelevyn mittarilukeman säätö vaihtamisen jälkeen.
• Rengaskoon asetus: Oikean rengaskoon määrittäminen ajoneuvon järjestelmään.
• Kielen muuttaminen: Ajoneuvon järjestelmän näyttökielen vaihtaminen.
• Kuljetusmoodin ottaminen käyttöön ja poistaminen käytöstä: Kuljetusmoodin aktivointi tai poistaminen käytöstä, joka rajoittaa tiettyjä toimintoja.

---

Erityisominaisuudet ja mahdollisuudet:

Topdon UltraDiag tarjoaa kehittyneitä koodaus-, raportointi- ja teknisen tuen toimintoja.

Koodaus ja ohjelmointi:

• ECU-koodaus: Ajoneuvon asetusten mukauttaminen muuttamalla elektronisten ohjausyksiköiden (ECU) ohjelmistokoodia.

Pilvi- ja raportointitoiminnot:

• Diagnostiikkaraporttien luominen: Diagnostiikkaistunnon yksityiskohtaisten raporttien luominen, jotka voidaan tallentaa, tulostaa tai jakaa.

Dokumentaatio ja kaaviot:

• DTC-korjausopas: Tarjoaa vaiheittaiset vianetsintäoppaat ja mahdolliset syyt tietyille virhekoodeille.
• Korjauskirjasto: Integroitu tietokanta, joka sisältää teknisiä tietoja, huoltoilmoituksia ja korjausohjeita.

Muut erikoistoiminnot:

• AutoVIN: Ajoneuvon tunnistenumeron (VIN) automaattinen tunnistaminen diagnostiikan nopeaksi aloitukseksi.

---

Valinnaiset laajennusmoduulit:

Topdon UltraDiag -lukijan toimintoja voidaan laajentaa useilla valinnaisilla laitteisto- ja ohjelmistomoduuleilla. Nämä laajennukset on kehittänyt Topdon erityisesti, ja ne ovat saatavissa erillisinä tuotteina.

Laitteistomoduulit ja tarvikkeet:

• BTMobile Pros: Akkutesteri erilaisten akkutestauksien, kuten käynnistymistestauksien ja lataustestauksien suorittamiseen.

Ohjelmistomoduulit ja lisenssit:

• FCA Secure Gateway (SGW) -lisenssi: Tarjoaa valtuutetun pääsyn Fiat-, Chrysler-, Alfa Romeo- ja Jeep-ajoneuvojen suojattuihin diagnostiikkajärjestelmiin.
• Renault Secure Gateway (SGW) -lisenssi: Antaa valtuutetun pääsyn Renault- ja Dacia-ajoneuvojen suojattuihin diagnostiikkajärjestelmiin.

---

Tuetut ajoneuvojen merkit:

Topdon UltraDiag tukee laajaa valikoimaa eurooppalaisia, aasialaisia, amerikkalaisia ja kiinalaisia ajoneuvomerkkejä.

• Eurooppalainen: Abarth, Alfa Romeo, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, DS, Fiat, Jaguar, Lamborghini, Lancia, Land Rover, Maserati, Maybach, Mercedes-Benz, Mini, Opel, Peugeot, Porsche, Renault, Rolls-Royce, Saab, Seat, Skoda, Smart, Sprinter, Vauxhall, Volvo, Volkswagen.
• Aasialainen: Acura, Daewoo, Daihatsu, Force, Genesis, Honda, Hyundai, Infiniti, Isuzu, Kia, Lexus, Mahindra, Maruti, Mazda, Mitsubishi, Nissan, Perodua, Proton, Renault Samsung, Scion, SsangYong, Subaru, Suzuki, Tata, Toyota.
• Amerikkalainen: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, General Motors, GMC, Holden, Jeep, Lincoln.
• Kiinalainen: Aeolus, BAIC, Baichuansu, Brilliance, BYD, Chery, Denza, DFFG, DFFX, Emgrand, Englon, Exeed, Geely, Gleagle, Great Wall, Hafei, Jetour, Karry, Maple, Maxus, MG, Rely, Riich, Roewe, Senova, Sokon, SWM, Venucia, Weiwang.

---

Pakkauksen sisältö:

• 1x Topdon UltraDiag -lukimuslaite
• 1x MDCI VCI
• 1x OBD2-jatkokaapeli
• 1x USB-kaapeli (Type-C)
• 1x Verkkosovittin
• 1x Käyttöopas
• 1x Pikaopas
• 1x Säilytyslaukku
• 1x Pakkauslaatikko

---

Lisenssitiedot:

• Sisältyy 2 vuoden päivitykset: Ostoon sisältyy 24 kuukauden päivityslisenssi.

Lisenssikauden päätyttyä laite toimii viimeksi asennetun ohjelmistoversion pohjalta. Uusien ohjelmistopäivitysten ja tiettyjen verkkopalvelujen käyttö ei ole enää saatavilla ilman uutta lisenssiä.

---

Tekniset tiedot:

Spesifikaatio	Kuvaus
Tuotteen valmistaja	Topdon
Tuotteen malli	UltraDiag
Käyttöjärjestelmä	Android 11.0
Näytön koko	8 tuumaa
Näytön resoluutio	1280x800 pikseliä
Prosessori	4-ydinprosessori, 2,0 GHz
RAM-muisti	4 GB
Sisäinen muisti	64 GB

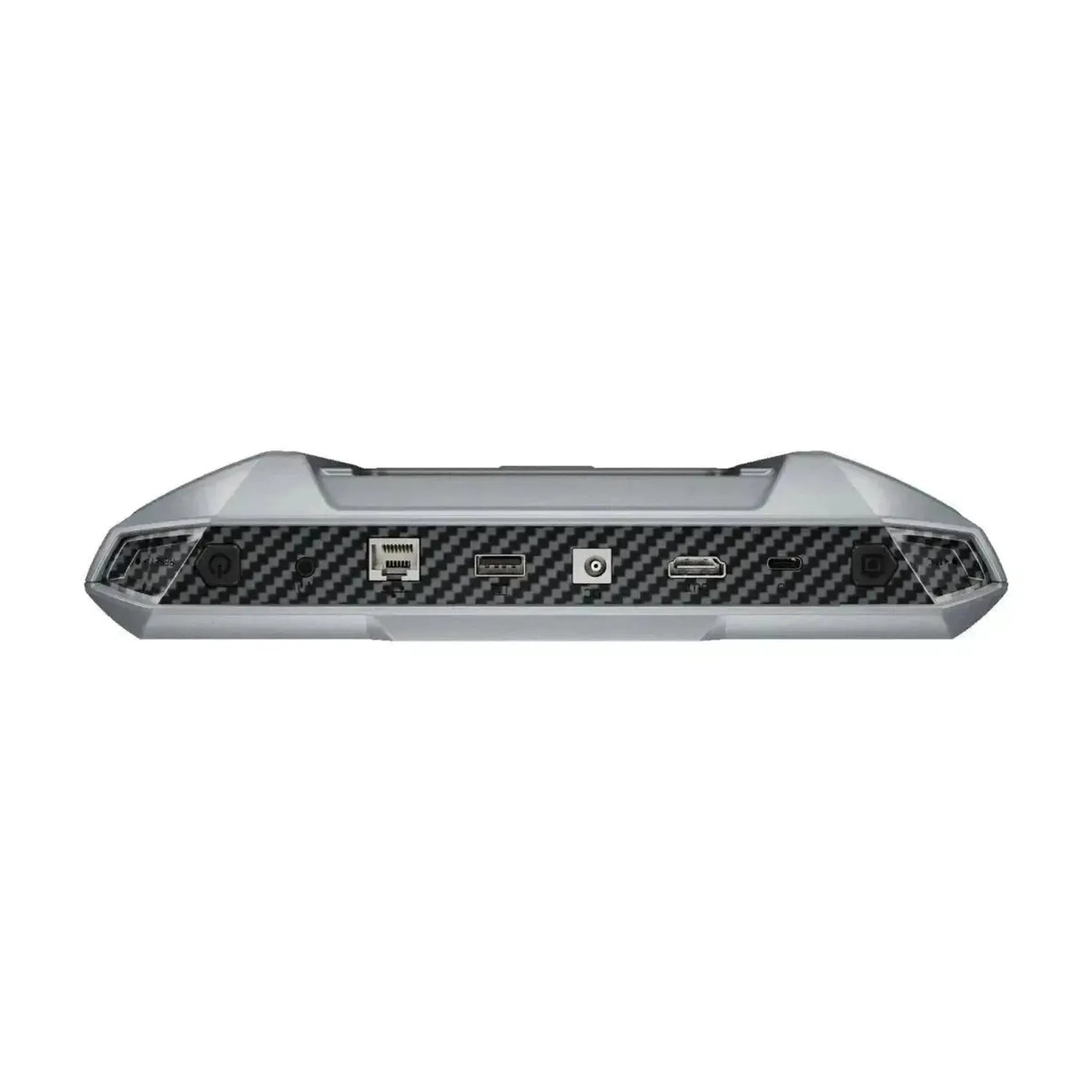

Yhteydet	Bluetooth 5.0, Wi-Fi, USB Type-A, USB Type-C, RJ45
Kamera	8 megapikseliä (takaosa)
Akku	10.000 mAh
