Julie BMW | IMMO OFF & ESL/ELV | Emulaattori

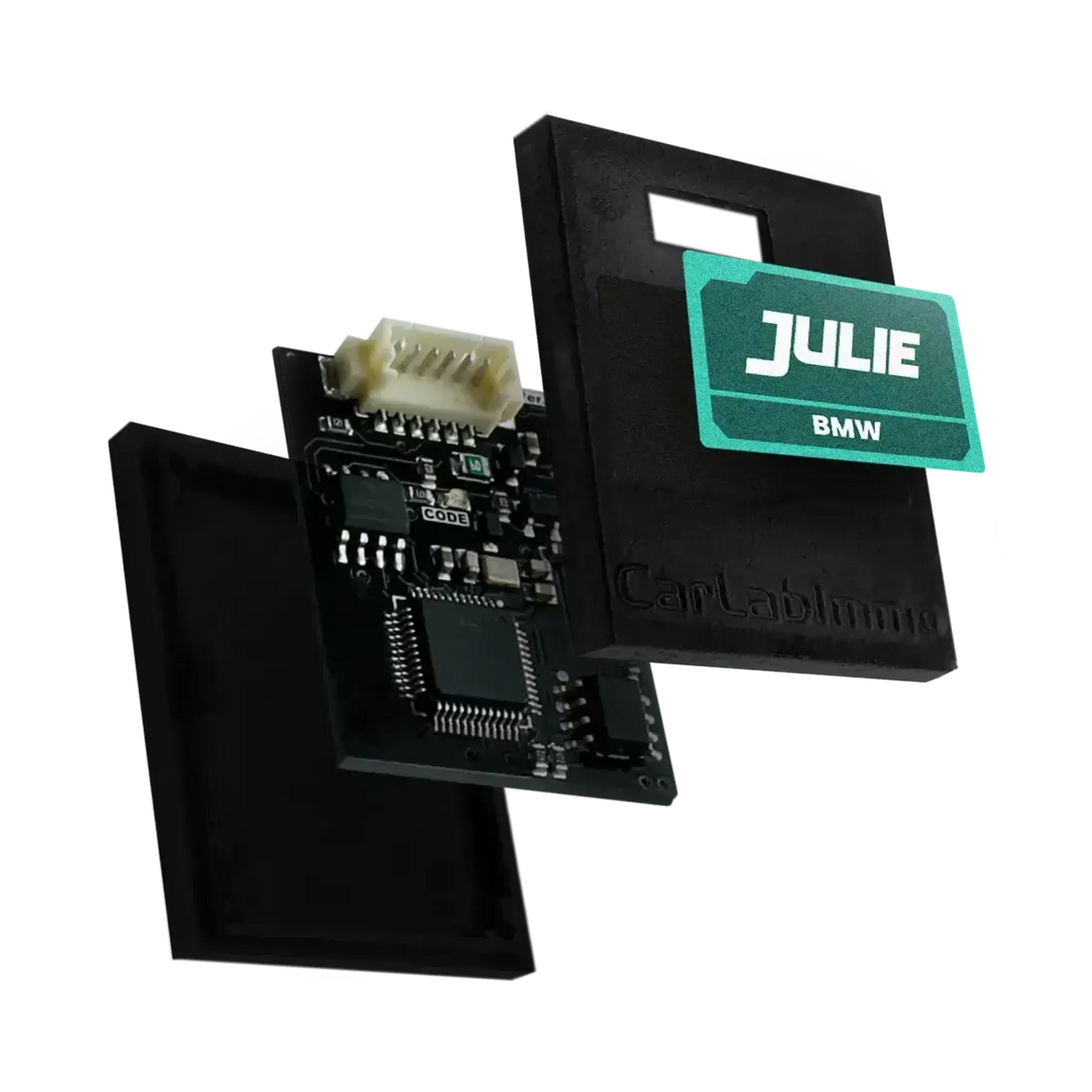

Julie BMW IMMO OFF & ESL/ELV emulator on elektroninen moduuli, joka on suunniteltu BMW-ajoneuvojen käynnistyseston ja elektronisen ohjauspyörän lukituksen simulointiin ja korvaamiseen. Emulaattoria käytetään diagnostiikkatyössä, jolloin voidaan analysoida ECU (Engine Control Unit) ja IMMO-järjestelmän välistä toimintaa ilman toimivaa alkuperäistä avainta tai viallista ESL/ELV-mekanismia. Tuote emuloi signaaleja, joita normaalisti käsittelevät järjestelmät kuten CAS tai FEM, mikä on välttämätöntä moottorin ohjausyksikön pöytätestauksen tai viallisen komponentin ohittamisen kannalta.

Yhteensopivuus kattaa useita BMW-malleja, joissa on CAS2-, CAS3-, CAS3+- ja CAS4-järjestelmät, sekä erityiset FEM-moduulin konfiguraatiot. Julie BMW IMMO OFF & ESL/ELV emulator on tarkoitettu yksinomaan diagnostiikka- ja testikäyttöön ammattimaisessa korjaamossa. IMMO-järjestelmän pysyvä poistaminen käytöstä voi aiheuttaa oikeudellisia rajoituksia ja vaikuttaa ajoneuvojen turvallisuuteen; soveltaminen on suoritettava asianmukaisten teknisten tietojen avulla ja noudattaen voimassa olevia säännöksiä.

---

Sovellukset ja toiminnot:

Julie BMW IMMO OFF & ESL/ELV Emulator on kehitetty BMW-ajoneuvojen käynnistyseston (IMMO) ja elektronisen ohjauspyörän lukituksen (ESL/ELV) erityisiin diagnoosin, testauksen ja korjaustoimenpiteisiin. Emulaattori tarjoaa seuraavat mahdollisuudet:

• Käynnistyseston diagnoosi ja poistaminen käytöstä (IMMO OFF): Emulaattoria käytetään moottorin ohjausyksikön (ECU) testaamiseen tai käyttöön, kun alkuperäinen käynnistysesto on viallinen tai saatavilla. Tämä mahdollistaa moottorin käynnistämisen ilman CAS-moduulin valtuutusta CAS2-, CAS3- ja CAS3+-järjestelmillä varustetuissa malleissa.
• Elektronisen ohjauspyörän lukituksen korvaaminen (ESL/ELV): Moduuli toimii viallisen tai mekaanisesti jumiutuneen ESL/ELV-moduulin korvaajana. Tämä ratkaisee yleisen käynnistysongelmaiden syyn useissa BMW-malleissa, mukaan lukien E-sarja (E81, E87, E90, E60) ja F-sarja ajoneuvot, joissa on FEM-moduuli.
• Järjestelmien testaus pöydällä: Mahdollistaa ECU ja CAS/FEM-moduulin testaamisen ajoneuvon ulkopuolella simuloimalla ohjauspyörän lukituksen vaatimia signaaleja. Tämä yksinkertaistaa monimutkaisten elektronisten ongelmien diagnostiikkaa.
• Signaalin simulointi ja vianhaku: Luo erityiset viestintäsignaalit, joita CAS- tai FEM-moduuli odottaa. Ohittamalla potentiaalisesti viallisen komponentin (kuten ESL/ELV), emulaattori auttaa teknikkoja määrittämään käynnistysongelmaiden syyn.
• Diagnostiikan ohitus: Moduuli mahdollistaa käynnistysmenettelyn suorittamisen, vaikka alkuperäinen ohjauspyörän lukitus olisi viallinen, mikä mahdollistaa ajoneuvon jatkodiagnostiikan.

Tämä emulaattori on tarkoitettu yksinomaan ammattilaisten käyttöön korjaamon ympäristössä diagnoosin ja korjaustoimenpiteiden suorittamiseen. Käynnistyseston (IMMO OFF) pysyvä poistaminen käytöstä voi vaikuttaa ajoneuvojen turvallisuuteen ja vakuutusturvaan.

---

Tuetut ajoneuvojen merkit ja sovellukset:

Julie BMW Emulator on suunniteltu useille BMW-ajoneuvoille. Moduuli tukee sekä CAN-bus- että K-line-viestintää ja mahdollistaa erilaisia yhdistelmiä moottorin ja vaihteiston vaihdoissa tai ECU:n vaihdossa.



1. BMW F-sarja ja E-sarja (paitsi BMW X3 E83)

Sopii projekteihin, joissa moottori ja/tai EGS-vaihteisto (8HP) vaihdetaan.

Tuetut konfiguraatiot:

• Moottori + EGS-vaihto
• Vain moottorin vaihto
• Vain EGS-vaihto

Vaatimukset:

• Lahjoittaja-ajoneuvo tulee olla varustettu EWS4-, CAS- tai FEM-moduulilla.
• ECU:n ISN-koodi tulee koostua 16 tavusta.
• EGS:n ISN-koodi tulee koostua 16 tavusta (valinnainen, riippuen projektista).
• Toimenpide ei toimi, jos vastaanottava ajoneuvo omaa jo EWS4-, CAS- tai FEM-moduulin.

Esimerkkejä tuetuista malleista: BMW F20, BMW F30, BMW F48, BMW E70, BMW E71, BMW E90.

---

2. BMW E-sarja EWS4-, CAS- tai FEM-moduulilla (16-tavuinen ISN)

Emulaattori voi käynnistää ajoneuvon vaurioituneen ECU:n vaihdon jälkeen.

Menettely:

• Lue 16-tavuinen ISN-koodi vaihto-ECU:sta ja kirjoita se Julie 24C02 EEPROM-muistiin.
• Jos ajoneuvo on varustettu EGS (8HP automaattivaihteisto) tai se vaihdetaan, kirjoita myös 16-tavuinen EGS ISN-koodi ECU:n muistiin.

Esimerkkejä tuetuista malleista: BMW E83, BMW E90, BMW E91, BMW E92, BMW E93.

---

3. ECU:n toiminnan tarkistaminen Immo OFF:n jälkeen (Immo Bypass -ohjelmiston avulla)

Immo OFF -menettelyn suorittamisen jälkeen Immo Bypass -ohjelmiston avulla emulaattoria voidaan käyttää muutoksen oikeellisuuden tarkistamiseen ennen ECU:n sijoittamista ajoneuvoon.

Esimerkki tuetuista ECU:ista:

• Siemens MS42

---

4. BMW EWS II ja EWS III (3.2) -järjestelmillä

Tukee vanhempia BMW-malleja klassisilla EWS-järjestelmillä.

Esimerkkejä tuetuista malleista:

• BMW 3-sarja: E30, E36
• BMW 5-sarja: E34, E39
• BMW 7-sarja: E38
• BMW Z3

ECU-numerot (valinta):

• Bosch 0 261 203 075
• Bosch 0 261 203 447
• Bosch 0 261 203 474
• Bosch 0 261 203 484
• Bosch 0 261 203 590
• Bosch 0 261 203 661
• Bosch 0 261 203 660
• Bosch 0 261 203 667
• Bosch 0 261 204 173
• Bosch 0 986 262 540
• Siemens DME MS41.0
• Siemens DME MSS 50

---

5. BMW ESL/ELV-signaalin korvaus

Emulaattoria voidaan käyttää ohjaustulppa- tai lukitussignaalin (ESL/ELV) korvaamiseen ajoneuvoissa, joissa on 4-nastainen ESL-liitin.

Esimerkkejä tuetuista malleista:

• BMW 1-sarja: E81, E82, E84, E87, E88
• BMW 3-sarja: E90, E91, E92, E93
• BMW 5-sarja: E60, E61
• BMW 6-sarja: E63, E64
• Mini: R55, R56

Tärkeää:

• Toimii vain, jos ESL-liittimellä ei ole +12V-virransyöttöä.
• On välttämätöntä nollata CAS-moduulin virheen laskuri.

---

Pakkauksen sisältö:

• 1x Julie BMW | IMMO OFF & ESL/ELV | Emulator
