Godiag | SKU: HKSF382-B

GoDiag | MQB Data Collector (ELV/TCM-DSG) vaihteiston sovite | Lisävarusteet

Name: GoDiag | MQB Data Collector (ELV/TCM-DSG) vaihteiston sovite | Lisävarusteet
Brand: Godiag
SKU: HKSF382-B
Price: 14.95 EUR
Availability: OutOfStock

€14,95 alv:n kanssa

€12,36 ilman alv:a

Rekisteröidy ja saat sähköpostitse ilmoituksen heti, kun tuote on jälleen varastossa.

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

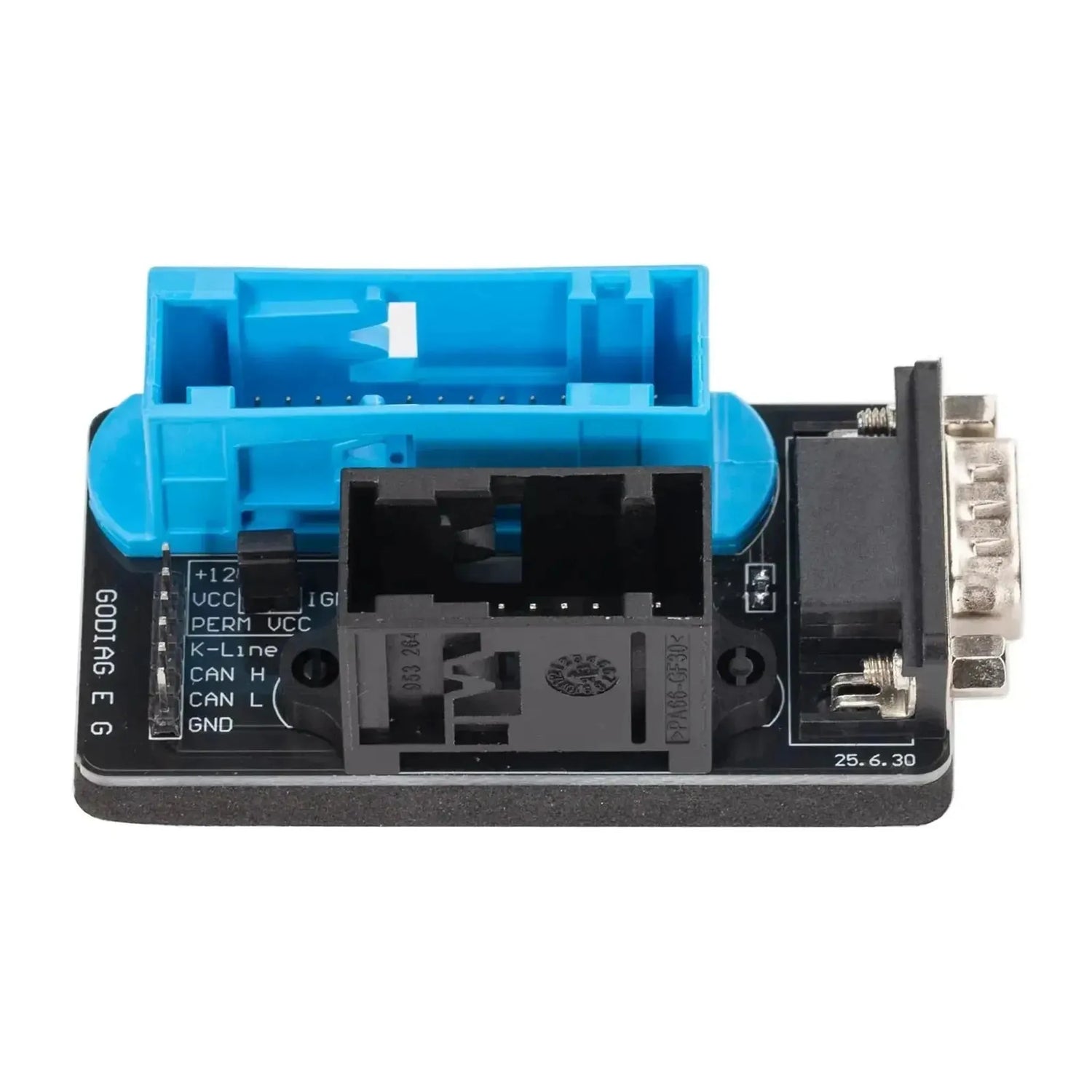

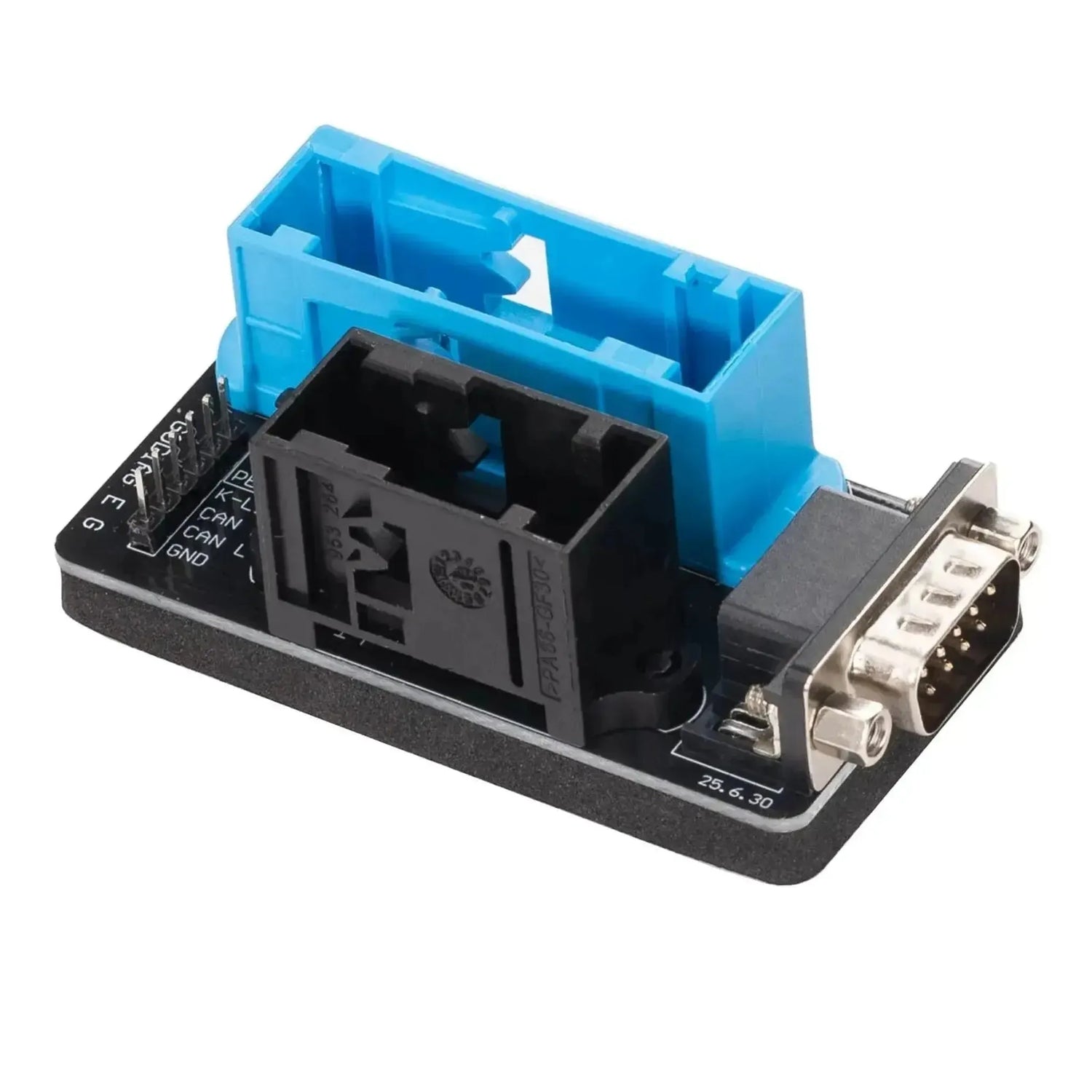

GoDiag MQB Data Collector (ELV/TCM-DSG) on erikoistunut vaihteistosovitin, joka on suunniteltu VAG-ajoneuvojen tietojen keräämiseen ja diagnoosien tekemiseen. Tämä liitäntäkortti toimii välttämättömänä siltana diagnoositeknikoille, jotka työskentelevät MQB-alustojen kanssa. Laite on kehitetty erityisesti tietojen erottamiseen elektronisesta ohjaavasta lukosta (ELV) ja vakaiden yhteyksien muodostamiseen DSG-vaihteistojen vaihteiston ohjausmoduuleihin (TCM). Piirikortti on varustettu standardoiduilla liitimillä, mukaan lukien DB9-liitäntä ja erityiset VAG-pistokkeille varatut portit, jotka mahdollistavat turvallisia yhteyksiä ilman, että ajoneuvon alkuperäistä johdinkimppua tarvitsee leikata tai juottaa.

Sovittimen oikean toiminnan varmistamiseksi se liitetään testausasennelmaan ajoneuvon ulkopuolella tai suoraan mittauspaneelin pistokkeeseen. Yhteensopivan testalustaksen, kuten GoDiag GT115 tai GT107+ vaihteiston sovittimen kanssa, moduuli luo ECU:lle simuloidun ympäristön. Tämä mahdollistaa CAN-väyläprotokollien kautta flash-tietojen turvallisen lukemisen ja kirjoittamisen vaihteiston moduuliin tai ELV:ään. Saatavilla olevat mittapisteet CAN High, CAN Low, K-Line ja virransyötölle (VCC/IGN/GND) takaavat, että diagnoosilaite voi käsitellä oikean signaalin. Näin teknikot voivat helposti työpöydällä tehdä diagnooseja, kloonata tietoja tai suorittaa muutoksia, mikä merkittävästi parantaa työpajan tehokkuutta.

VAHVUUDET

✔ Mahdollistaa TCM- ja ELV-tietojen suoran lukemisen ja kirjoittamisen ajoneuvon ulkopuolella testausasennelmassa.

✔ Estää ajoneuvon alkuperäisen sähköjärjestelmän vaurioitumisen plug-and-play liitimien käytön avulla.

✔ Varustettu selkeästi merkityillä ulkoisilla nasta CAN, K-Line ja virransyötölle signaalin tarkistusta varten.

HUOMIOITAVAA

✕ Vaatii lisäksi GoDiag testauskalustoa (kuten GT115 tai GT107+) täydellisen yhteyden muodostamiseksi.

✕ Yhteensopiva vain VAG MQB-alustan arkkitehtuurin kanssa.

Sovellukset ja toiminnot

Tämä adapteri on kehitetty erityisiä diagnostiikka- ja datan käsittelitehtäviä varten vaihteiston ja ohjauspylvään moduuleille MQB-alustalla.

ELV-datan kerääminen: Lukee ja kerää elektronisen ohjaustulpan (ELV) moduulin turvallisuus- ja operatiivista dataa käyttämällä instrumentointipaneelin liitintä.
DSG TCM -viestintä: Muodostaa suoran, vakiintuneen viestintäyhteyden DSG-vaihteiston Transmission Control Module (TCM) -moduuliin diagnostiikka- ja ohjelmointitarkoituksiin.
Flash-muistin lukeminen ja kirjoittaminen: Mahdollistaa laiteohjelmiston ja kalibrointidatan virheettömän siirtämisen ECU:lle tai TCM:lle, kun kortti on kytketty asianmukaiseen diagnostiikkatablettiin ja rajapintaan.
Työpöytädiagnostiikka: Mahdollistaa moduulien irrottamisen ajoneuvosta ja lukemisen työpöydällä, mikä takaa hallitun virransyötön kriittisten ohjelmointitoimien aikana.

Erityistoiminnot ja mahdollisuudet

Moduuli sisältää erityisiä laitteistoominaisuuksia, jotka tekevät teknikkon test- ja diagnostiikkaprosessista selkeämmän.

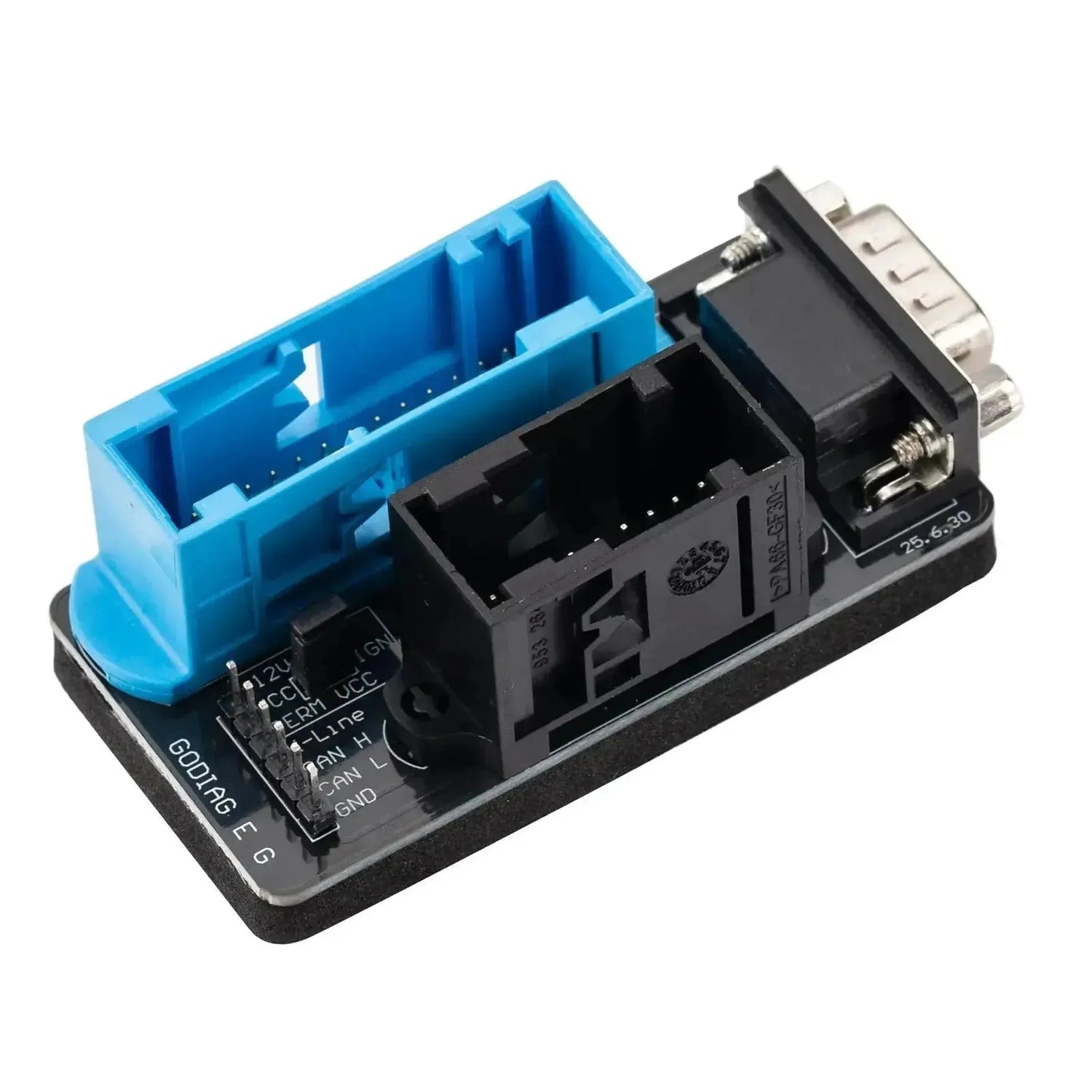

Integroidut viestintäpinit: Piirilevyyn on varustettu juotetut välilähdöt +12V, VCC, IGN, PERM VCC, K-Line, CAN H, CAN L ja GND. Tämä mahdollistaa teknikkolle signaalien mittaamisen suoraan oskilloskoopilla tai yleismittarilla ohjelmoimisen aikana.

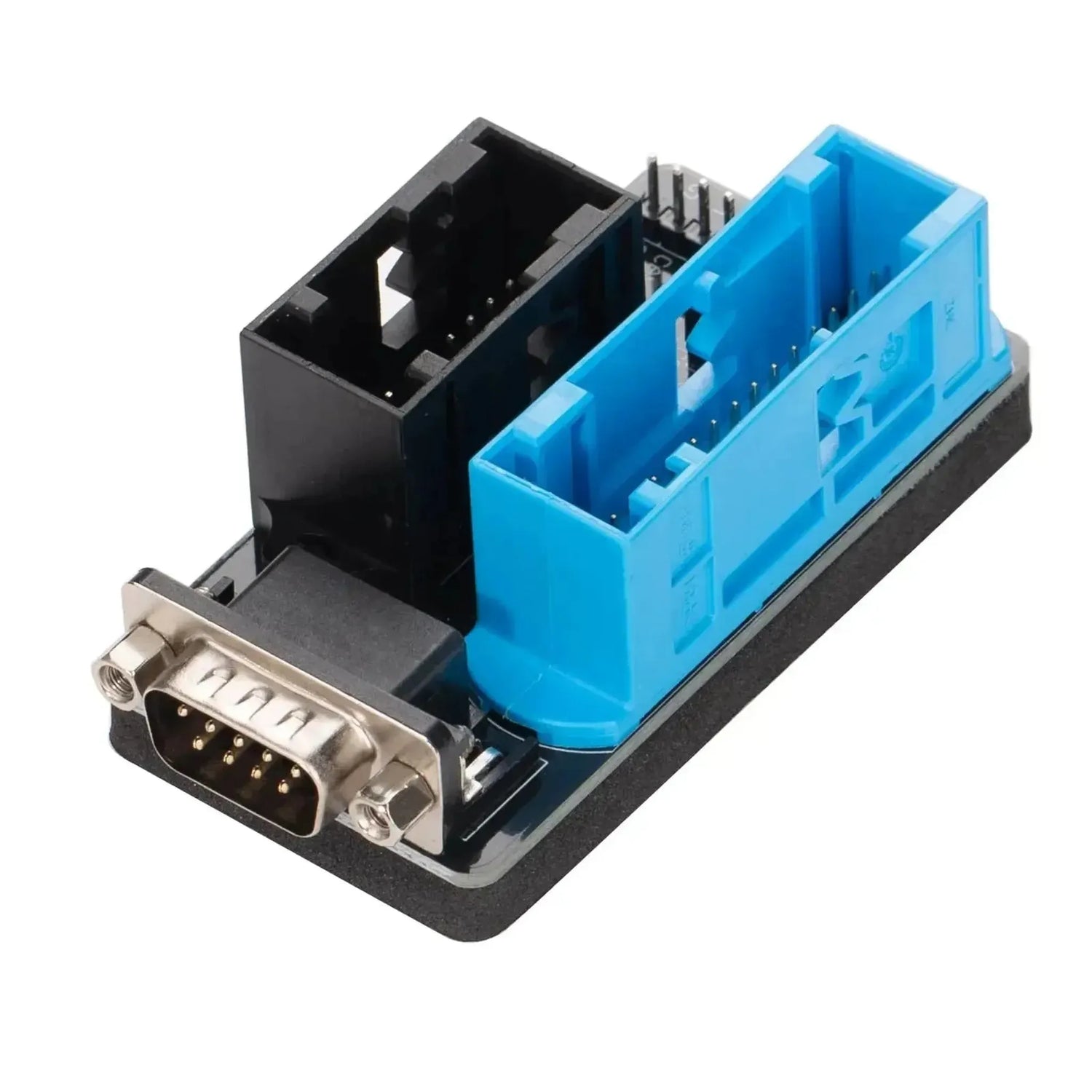

DB9-sarjaliitäntä: Käyttää kestävää vakio DB9-liitintä häiriöttömään ja saumattomaan integraatioon olemassa olevien GoDiag-kaapelisarjojen ja OBD2-hyppyjohtojen kanssa.

Pakkauksen sisältö

1x GoDiag | MQB Data Collector (ELV/TCM-DSG) Versnellingsbakadapter | Accessoires

💡

Hyvä tietää: Varmista, että käytät korkealaatuista, stabiloitua virtalähdettä pääkokeilulaitteella flash-muistiin tai oppimiseen DSG- tai ELV-moduuleille työpöytäasetelmassa. Jännitenotkahdukset datan ylikirjoittamisen aikana voivat johtaa moduulin vioittumiseen tai käyttökelvottomuuteen.

Tekniset tiedot

Spesifikaatio	Kuvaus
Tuotteen valmistaja	GoDiag
Tuotteen malli	MQB Data Collector
Valmistajan osanumero	SF382-B
Tuettu alusta	VAG MQB
Yhteensopivat moduulit	ELV (Elektroninen ohjaustulppa), TCM (DSG-vaihteisto)
Liittimet	VAG-instrumentointipaneelin liitin (sininen), DB9, Monipinnitestiliitin
Protokollan tuki	CAN-bus, K-Line
Mittapinit levyllä	+12V, VCC, IGN, PERM VCC, K-Line, CAN H, CAN L, GND
