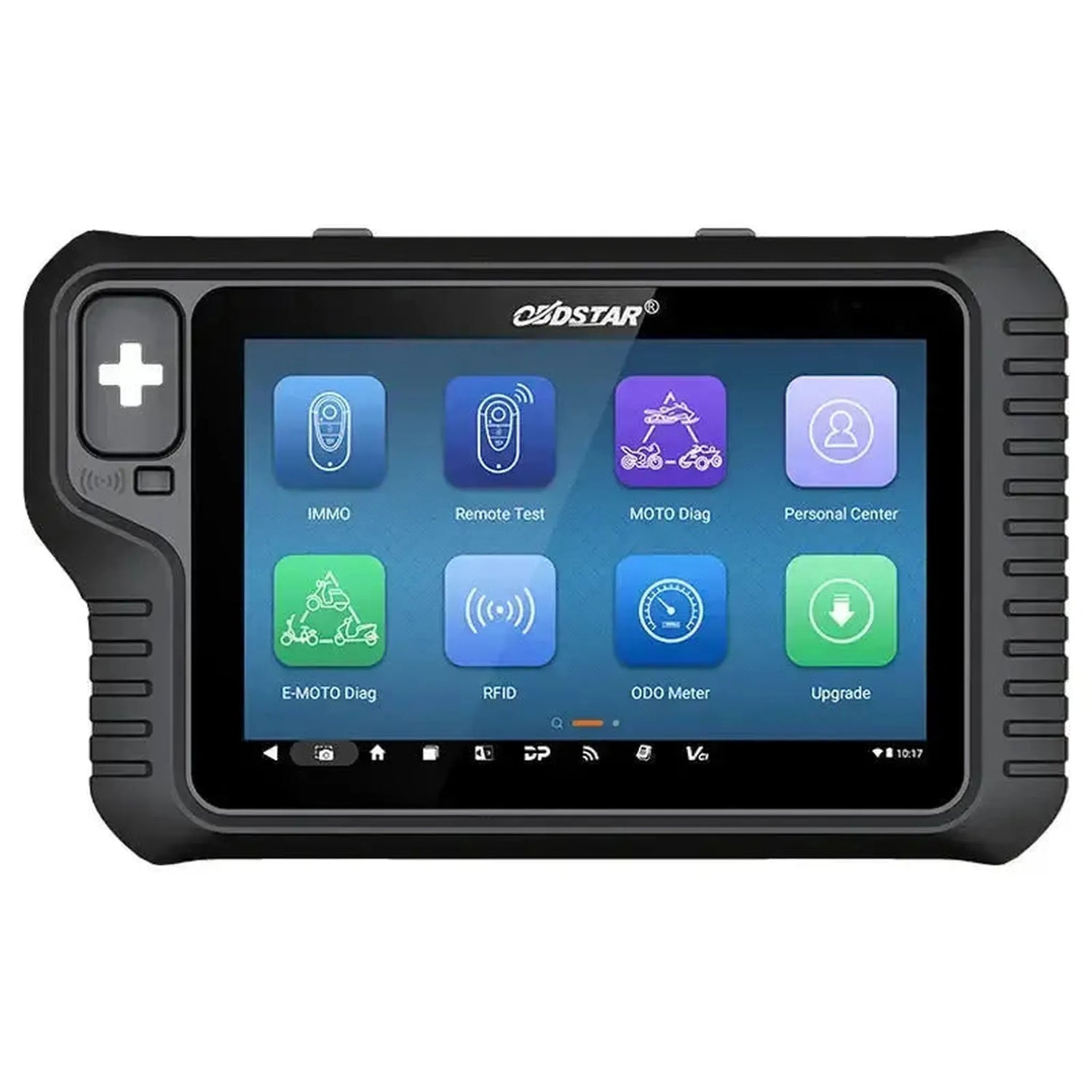

OBDSTAR Motomaster (Full) | Diagnostiikkaostin | Moottoripyörä

Diagnostiikkatoiminnot

Motomaster (Full) tarjoaa täydelliset diagnostiikkatoiminnot moottoripyörille, meriveneille, sähköisille kaksipyöräisille ajoneuvoille ja niihin liittyville ajoneuvoille. Saatavilla olevat toiminnot voivat vaihdella merkin, mallin ja valmistusvuoden mukaan.

• Koodien lukeminen: Tallennettujen ja aktuaalisten virhekoodien lukeminen kaikista saatavilla olevista ohjausyksiköistä.
• Koodien poistaminen: Virhekoodien poistaminen suoritettujen korjausten tai huoltojen jälkeen.
• Live-tietojen lukeminen: Anturin ja toimilaitteen arvojen reaaliaikainen näyttäminen tekstissä, aaltomuodossa tai instrumentinäytössä.
• Aktiiviset testit: Toimilaitteiden ja komponenttien ohjaaminen toiminnan tarkistamiseksi ilman purkamista.
• Asetustoiminnot: Parametrien ja asetusten muuttaminen ohjausyksikössä.
• Moduulin koodaus: Moduulien koodaus vaihtamisen tai komponenttien muutoksen jälkeen.
• Tietojen tallennus ja uudelleen toistaminen: Live-tietojen nauhoittaminen ja toistaminen satunnaisten anturin ja komponentin vikojen paikantamiseksi.
• Automaattinen VIN-tunnistus: Ajoneuvon automaattinen tunnistaminen VIN:n avulla nopeaa pääsyä varten asiaankuuluviin diagnostiikkatoimintoihin.
• Interaktiiviset johdotuskaaviot: Sähköisten kaavioiden ja kuvausten näyttäminen vikapaikannuksen tueksi.
• Marine (jet-ski) -diagnostiikka: Tukee jet-skien diagnostiikkaa BRP:n (Sea-Doo), Hondan, Kawasakin ja Yamahan merkeissä.
• E-Moto-diagnostiikka: Tukee sähköisten kaksipyöräisten ajoneuvojen diagnostiikkaa Brose, NIU, Yadea ja Zeeho -merkeissä.

Avain- ja EEPROM-toiminnot

Motomaster (Full) sisältää laajat IMMO- ja avainohjelmoinnin toiminnot eri merkkisten moottoripyörien osalta.

• Avaimen ohjelmointi (IMMO): Avainten luominen ja ohjelmointi merkeille, kuten BMW, Ducati, Italjet, Peugeot, Piaggio, Triumph, BRP, Harley-Davidson, Indian, Polaris, Honda, Kawasaki, Suzuki, Yamaha, CFMoto, Dayang, Haojue, QJMotor, Souo ja Voge.
• Make Key -toiminto: Uusien avainten luominen Aprilialle, BMW:lle, Ducatille, Hondalle, Kawasakille, Piaggiole, Suzukille ja Yamahalle.
• IMMO BENCH:issä: Hondalla, Suzukilla ja Yamahalla IMMO-ohjelmointi voidaan suorittaa bench:issä valinnaisen P003+ -sarjan avulla.

Huolto- ja ylläpitotoiminnot

Motomaster (Full) tukee useita palvelu- ja huoltotoimintoja. Saatavilla olevat toiminnot voivat vaihdella ajoneuvon merkin, mallin ja valmistusvuoden mukaan.

Moottori ja voimansiirto

• Öljyn huolto-nollaus: Huoltoilmoittimen palautus öljynvaihtamisen jälkeen.
• Partikkelisuodattimen regenerointi: Partikkelisuodattimen regenerointiprosessin manuaalinen käynnistäminen.
• Kaasupedaalin asentoanturi nollaus: Kaasupedaalin perusasennon opettaminen puhdistuksen tai vaihdon jälkeen.
• Ilma-polttoaine-suhteen nollaus: A/F-suhteen parametrien nollaus moottorinohjausyksikössä.
• Suuttimen koodaus: Suuttimien koodaus vaihtamisen jälkeen oikean ruiskutusominaisuuden varmistamiseksi.
• CO-säätö: CO-arvon säätö pakokaasun hallintaa varten.
• Itseoppivien parametrien nollaus: Moottorinohjausyksikön opittujen arvojen poistaminen.
• ECU-nollaus: Moottorinohjausyksikön nollaus perusasetuksiin.

Vaihteisto ja voimansiirto

• Vaihteiston sopeutumisarvojen nollaus: Vaihteiston opittujen vaihtokuvioiden poistaminen.

Jarru- ja vakausjärjestelmät

• ABS-jarrujärjestelmän ilmaus: ABS-järjestelmän automatisoitu ilmausmenettely.
• Elektronisen pysäköintijarrun huolto: Elektronisen pysäköintijarrun avaaminen ja nollaus huoltoa varten.

Ohjaus ja alustan tekniikka

• Ohjauskulmantunnistimen kalibrointi: Ohjauskulmantunnistimen kalibrointi kohdistuksen tai vaihdon jälkeen.
• Jousituksen kalibrointi: Elektronisesti säädettävien jousitusjärjestelmien kalibrointi.
• Rengaspaineen tunnistimen nollaus: TPMS-tunnistimien opettaminen ja nollaus.

Sähköjärjestelmät ja turvallisuusjärjestelmät

• Akun rekisteröinti: Uuden akun rekisteröiminen ajoneuvon energiahallintoon.
• Avaimen ohjelmointi: Uusien avainten luominen ja ohjelmointi IMMO-toiminnon kautta.

Muut huolto- ja kunnossapitotoiminnot

• Matkamittarin kalibrointi: Klusterikalibrointi mittarilauseen vaihtoa varten suoritettavaksi.

Erityistoiminnot ja mahdollisuudet

Motomaster (Full) tarjoaa diagnoosin ja huollon lisäksi muita toimintoja, joita voidaan hyödyntää korjaamossa.

• ECU Flasher: Moottorinohjausyksiköiden ohjelmointi ja päivitys merkeille Aprilia, BRP, CFMoto, Derbi, Gilera, Italjet, KTM, Moto Guzzi, Peugeot, Piaggio, QJBenelli, Royal Enfield ja Vespa.
• Klusterikalibrointi (Odo Meter): Matkamittarin uudelleenkalibrointi OBD:n tai BENCH:n kautta Aprilialle, BRP:lle, Ducatille ja KTM:lle.
• Klusterikalibrointi dump-menetelmällä: Mittarilauseen uudelleenkalibrointi dump-menetelmällä merkeille Aprilia, Benelli, BMW, Cagiva, Ducati, Generic, KTM, MV Agusta, Peugeot, Piaggio, Triumph, Buell, Harley-Davidson, Honda, Kawasaki, Suzuki, Yamaha, Haojue ja Kymco.
• OTA-päivitykset: Yhden napsautuksen langaton ohjelmistopäivitys internetin kautta.
• Näyttökaappaus: Näytön tallentaminen diagnostiikkatyöskentelyn aikana.
• Langaton näytön heijastaminen: Näyttöjakelu langattomasti ulkoiselle näytölle.
• Etäapu: OBDSTAR-teknisen henkilökunnan antama etäapu yhden napsautuksen etätoiminnon kautta.
• OBDSTAR-mobiilisovellus: Integraatio diagnoosiliitin paikkaan (DLC), flash-koodin kyselyyn, tekniset tiedotteet ja huoltovalon nollaustoiminto.

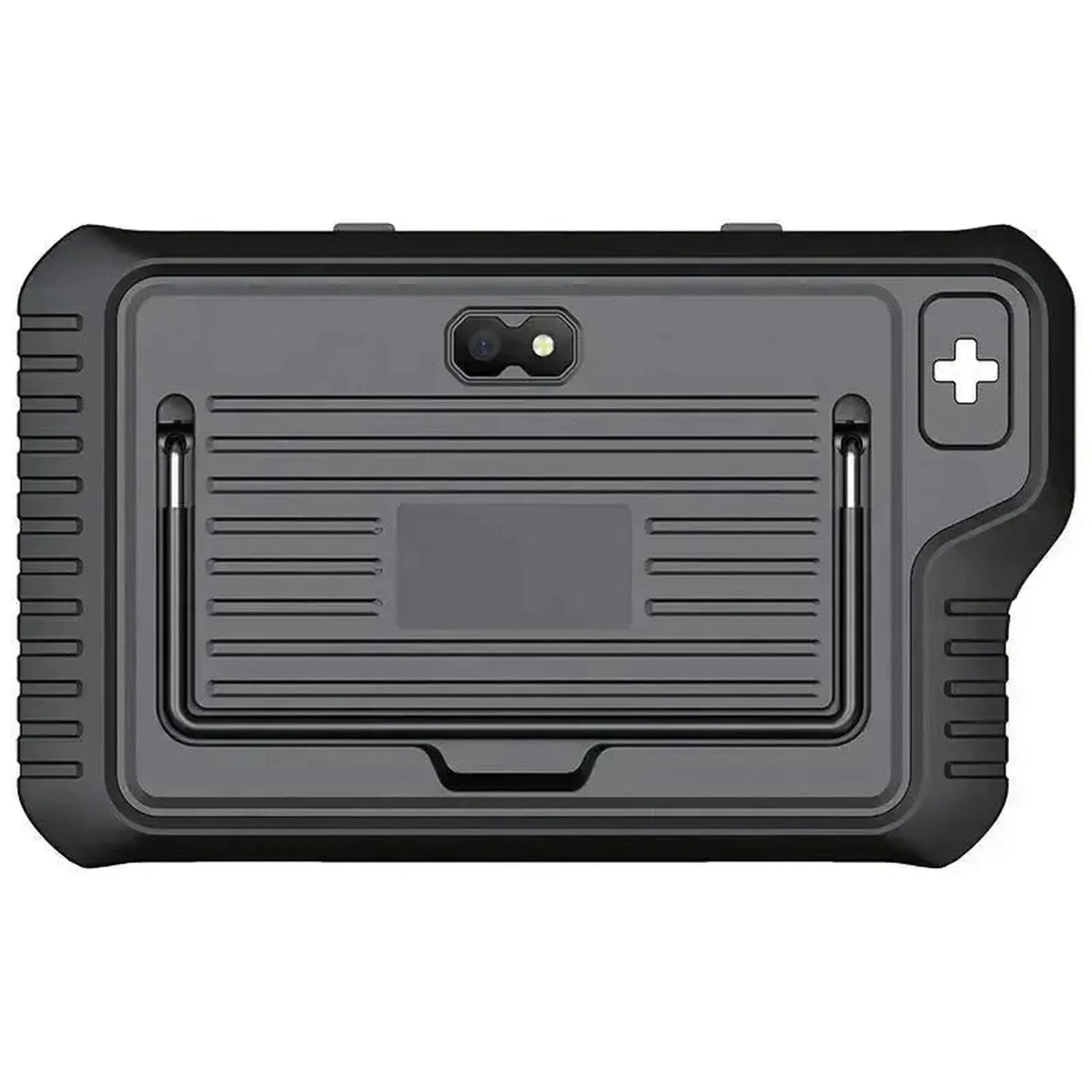

• Sisäänrakennettu 800W takakamera: Autofokus-kamera dokumentointia tai vian paikannusta varten.
• Sisäänrakennettu RFID: RFID-toiminnallisuus avaimen ja komponentin tunnistusta varten.

Tuetut ajoneuvojen merkit

Motomaster (Full) kattaa moottoripyöriä, skoottereja, moottorikelkkoja, ATV:itä, UTV:itä, sähköisiä kaksipyöräisiä ja vesiskoottereja seuraavista alueista.

• Eurooppalainen: Adiva, AJP, Aprilia, Benelli, Betamotor, BMW, Brixton, Brose, Brough Superior, Derbi, Ducati, Fantic Motor, FB Mondial, GasGas, GG Technik, Gilera, Goes, HM, Husaberg, Husqvarna, Italjet, KSR Moto, KTM, KVN Motors, Lambretta, Macbor, Malaguti, Mash, MBK, MGK HM, MH, Minsk, Moto Guzzi, Moto Morini, Mutt Motorcycles, MV Agusta, NOX, Orcal, Overbikes, Peugeot, Piaggio, Qooder, Quadix, Quadro, RBS, Rieju, Royal Alloy, Sherco, Stels, SWM, Triumph, Ural, Vent, Verve Moto, Vespa, Wottan
• Aasian: Aeon, Bajaj, Daelim Motor, Hartford, Held, Honda, Hyosung, Kawasaki, Kymco, PGO, Royal Enfield, Suzuki, Sym, TGB, TVS, Yamaha
• Amerikkalainen: Acellera, Arctic Cat, BRP, Buell, Coleman, CSC Motorcycles, Dafra, Harley-Davidson, Indian, Keller, Polaris, Overwinning
• Kiinalainen: Ariic, Baodiao, Benda, CFMoto, CQZongshen, Cyclone, Dayang, Dayun, Dongfang, FYM, Gaokin, Geely Motor, Generic, Geon, Guowei, Haojiang, Haojue, Hisun, Jincheng, JNQQSuzuki, Keeway, KL, Kove, Lifan, Linhai, Loncin, Longjia, QJBeneilli, QJMotor, Regal Raptor, Riya, Shineray, Sinnis, Taro, Tianma, TRMotor, Voge, WYHonda, XDZHonda, Zontes

Valinnaiset lisäykset ja laajennukset

Motomaster (Full) -laitteelle on saatavana laaja valikoima valinnaisia diagnoosia sovittimia ja ohjelmointisarjoja erityisten merkkikohtaisten ajoneuvoliitäntöjen kytkemiseksi.

Laitemoduulit ja tarvikkeet

• EM001 NIU-diagnoosisovittin: Diagnoosisovittin laitteen kytkemiseksi NIU-sähköskoottereiden erityiseen liitäntään.
• M002B MV Agusta -virtakaapeli: Erityinen virtakaapeli diagnoosilaitteen virransyöttöä varten MV Agusta -moottoripyörän kautta.
• M007 Betamotor-diagnoosisovittin: Diagnoosisovittin laitteen kytkemiseksi Betamotor-moottoripyörien erityiseen liitäntään.
• M008 Kawasaki-diagnoosisovittin: Diagnoosisovittin laitteen kytkemiseksi Kawasaki-moottoripyörien erityiseen 4-nastaisen liitäntään.
• M009 Kawasaki-diagnoosisovittin: Diagnoosisovittin laitteen kytkemiseksi Kawasaki-moottoripyörien erityiseen 4-nastaisen liitäntään.
• M010 Moto Morini diagnostiikkasovitin: Diagnostiikkasovitin diagnostiikkalaitteen kytkemiseen Moto Morini-moottoripyörien erityisliitäntään.
• M011 Kawasaki diagnostiikkasovitin: Diagnostiikkasovitin diagnostiikkalaitteen kytkemiseen Kawasaki-moottoripyörien erityiseen 6-nastaisen liitäntään.
• M013 Lifan/Suzuki diagnostiikkasovitin: Diagnostiikkasovitin diagnostiikkalaitteen kytkemiseen Lifan- ja Suzuki-moottoripyörien erityisliitäntään.
• M014 Suzuki diagnostiikkasovitin: Diagnostiikkasovitin diagnostiikkalaitteen kytkemiseen Suzuki-moottoripyörien erityiseen 4-nastaisen liitäntään.
• M020 Aeon/Benelli/DSK diagnostiikkasovitin: Diagnostiikkasovitin diagnostiikkalaitteen kytkemiseen Aeon-, Benelli- ja DSK-moottoripyörien erityisliitäntään.
• M022A Benelli/DSK diagnostiikkasovitin: Diagnostiikkasovitin diagnostiikkalaitteen kytkemiseen Benelli- ja DSK-moottoripyörien erityiseen 6-nastaisen liitäntään.
• M023 Suzuki diagnostiikkasovitin: Diagnostiikkasovitin diagnostiikkalaitteen kytkemiseen Suzuki-moottoripyörien erityiseen 6-nastaisen liitäntään.
• M024 SYM diagnostiikkasovitin: Diagnostiikkasovitin diagnostiikkalaitteen kytkemiseen SYM-moottoripyörien erityisliitäntään.
• M025 OBD diagnostiikkasovitin: Yleiskäyttöinen diagnostiikkasovitin moottoripyörille, joissa on standardi 6-nastainen Euro5 OBD-liitäntä.
• M028 PGO diagnostiikkasovitin: Diagnostiikkasovitin diagnostiikkalaitteen kytkemiseen PGO-moottoripyörien erityisliitäntään.
• M029 Yamaha diagnostiikkasovitin: Diagnostiikkasovitin diagnostiikkalaitteen kytkemiseen Yamaha-moottoripyörien erityiseen 3-nastaisen liitäntään.
• M030 Hartford diagnostiikkasovitin: Diagnostiikkasovitin diagnostiikkalaitteen kytkemiseen Hartford-moottoripyörien erityisliitäntään.
• M038 MV Agusta diagnostiikkasovitin: Diagnostiikkasovitin diagnostiikkalaitteen kytkemiseen MV Agusta-moottoripyörien erityisliitäntään.
• M039 Kawasaki diagnostiikkasovitin: Diagnostiikkasovitinsarja kahden erilaisen diagnostiikkatyyppisliitännän yhdistämiseen Kawasaki-moottoripyörissä.
• M045 Shineray diagnostiikkasovitin: Diagnostiikkasovitin diagnostiikkalaitteen kytkemiseen Shineray-moottoripyörien erityisliitäntään.
• M046 Benelli ABS diagnostiikkasovitin: Diagnostiikkasovitin Benelli-moottoripyörien yhteensopivien ABS-järjestelmien lukemiseen.
• M047 Vespa diagnostiikkasovitin: Diagnostiikkasovitin diagnostiikkalaitteen kytkemiseen Vespa-skootterien erityisliitäntään.
• M048 Aprilia diagnostiikkasovitin: Diagnostiikkasovitin diagnostiikkalaitteen kytkemiseen Aprilia-moottoripyörien erityisliitäntään.
• M052 Royal Enfield diagnostiikkasovitin: Diagnostiikkasovitin diagnostiikkalaitteen kytkemiseen Royal Enfield-moottoripyörien erityiseen 6-nastaisen liitäntään.
• M053 Honda IMMO-sovitin: Sovitin avaimen ohjelmointiin ja käynnistysestotoimintoihin yhteensopivissa Honda-moottoripyörissä.
• M054 Suzuki/Yamaha IMMO-sovitin: Sovitin avaimen ohjelmointiin ja käynnistysestotoimintoihin yhteensopivissa Suzuki- ja Yamaha-moottoripyörissä.
• M055 Honda diagnostiikkasovitin: Diagnostiikkasovitin diagnostiikkalaitteen kytkemiseen Honda-moottoripyörien erityisliitäntään.
• M056 Kymco diagnostiikkasovitin: Diagnostiikkasovitin diagnostiikkalaitteen kytkemiseen Kymco-moottoripyörien erityisliitäntään.
• M061 Yamaha diagnostiikkasovitin: Diagnostiikkasovitin diagnostiikkalaitteen kytkemiseen Yamaha-moottoripyörien erityiseen 4-nastaisen liitäntään.
• MP001 ECU/EEPROM-ohjelmointiavain: Laaja ohjelmointisarja ECU-, MCU- ja EEPROM-muistipiirin datan lukemiseen, kirjoittamiseen ja klonoimiseen.
• N001 Muunnin (ROJO/AVIC EFI): Erityinen muunnin ROJO- ja AVIC EFI-ruiskutusjärjestelmien diagnostiikkaan yhteensopivissa moottoripyörissä.
• N052 Royal Enfield diagnostiikkasovitin: Diagnostiikkasovitin diagnostiikkalaitteen kytkemiseen Royal Enfield-moottoripyörien erityiseen 4-nastaisen liitäntään.

Lisenssitiedot

Motomaster (Full) toimitetaan ohjelmiston lisenssillä, joka antaa pääsyn kaikkiin asennettuihin diagnostiikka-, IMMO-, ECU Flasher- ja klusterikalibrointi-toimintoihin. Päivitykset tehdään saataville OTA:n (Over-The-Air) kautta langattomasti.

• Lisenssijakso: Lisenssi on voimassa 1 vuoden ajan ostohetkellä ja antaa pääsyn ohjelmiston päivityksiin Motomaster (Full) -sovelluksessa tänä aikana.
• Ohjelmiston päivitykset: Päivitykset lisäävät uusia ajoneuvomalleja, diagnostiikkatoimintojen laajentamista, uusimpien protokollien tukea ja virhekorjauksia. Päivitykset tehdään saataville yksiklikkaisen OTA-asennuksen kautta.
• Laajennetut ominaisuudet: Aktiivinen lisenssi vaaditaan ECU Flasher-, IMMO-ohjelmointi-, klusterikalibrointi-, etätuki- ja OBDSTAR-mobiilisovelluksen integrointipalveluihin.
• Lisenssin päättyessä: Laite toimii viimeksi asennetulla ohjelmistoversiolla. Uusille ajoneuvon malleille ja muille päivityksille vaaditaan lisenssin uusiminen.

Pakkauksen sisältö

• 1x OBDSTAR Motomaster (Full) diagnostiikkasovitin
• 1x 12V2A laturi
• 1x M001 pääkaapeli
• 1x M002 virtakaapeli
• 1x M002A maadoituskaapeli
• 1x M003A monifunktioinen hyppyjohdatin
• 1x M004 diagnostiikkasovite (Aprilia/Ducati/Honda/KTM/Piaggio/Vespa/Yamaha)
• 1x M005 Kawasaki-diagnostiikkasovite
• 1x M006 Kawasaki-diagnostiikkasovite
• 1x M012A Suzuki-diagnostiikkasovite
• 1x M015A Honda-diagnostiikkasovite
• 1x M018A Yamaha-diagnostiikkasovite
• 1x M019 KTM-diagnostiikkasovite
• 1x M021A diagnostiikkasovite (Aeon/Benelli/Benelli DSK/CQ-Zongshen/Lifan/Xinyuan/Wangjiang/Zongshen/Dadi Yingwang/Dayun/Jialing/Jiming/Jiangmen Dazhi/Loncin/QJBenelli/Yongyuan)
• 1x M026 SYM-diagnostiikkasovite
• 1x M027 Kymco/Kawasaki-diagnostiikkasovite
• 1x M034 Harley-Davidson-diagnostiikkasovite
• 1x M037 Ducati-diagnostiikkasovite
• 1x M040 BMW-diagnostiikkasovite
• 1x M041 OBD-diagnostiikkasovite
• 1x M042A Indian/Victory-diagnostiikkasovite
• 1x M043 BRP-diagnostiikkasovite
• 1x M061 Yamaha-diagnostiikkasovite

Tekniset tiedot
