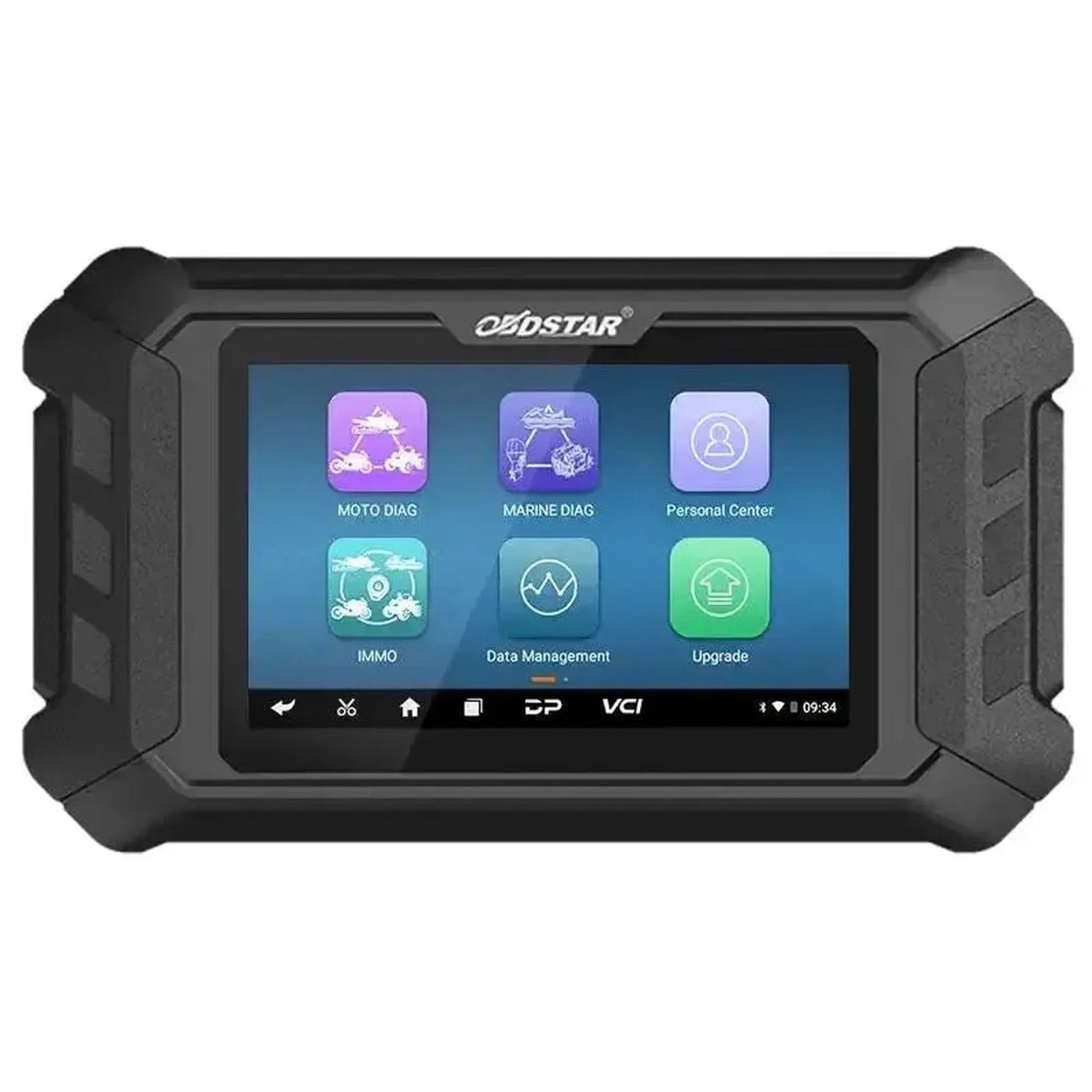

OBDSTAR IScan BRP | Diagnostiikkalaite | Moottoripyörä/Moottorilaiva

Diagnostiikkatoiminnot

OBDSTAR IScan BRP tarjoaa täyden diagnosointikyvykkyyden BRP-ajoneuvojen elektroniikkajärjestelmille. Funktiot on suunniteltu BRP-ajoneuvojen moottori-, instrumentointi- ja ajoneuvon sähköjärjestelmien häiriöiden etsintään, analysointiin ja korjaamiseen.

• Virhekoodien lukeminen: Opastettavan moduulin tallennettujen ja aktiivisten virhekoodien lukeminen.
• Virhekoodien poistaminen: Virhekoodien poistaminen korjausten suorittamisen jälkeen.
• Live-datavirrat: Sensori- ja parametriarvojen reaaliaikainen näyttäminen käytön aikana.
• Toimilaitteen testi: Komponenttien kuten releiden, venttiilien ja sensorien aktivointi toiminnallista valvontaa varten.
• Säädöt: Ohjausmoduulien konfigurointiparametrien muuttaminen.
• Koodaus: Ohjausmoduulien ohjelmointi ja koodaus korvaamisen tai korjaamisen jälkeen.
• Automaattinen VIN-tunnistus: Ajoneuvon automaattinen tunnistaminen alustan numeron perusteella.
• Automaattinen skannaus: Nopea järjestelmän skannaus kaikille saatavilla oleville ohjausmoduuleille.

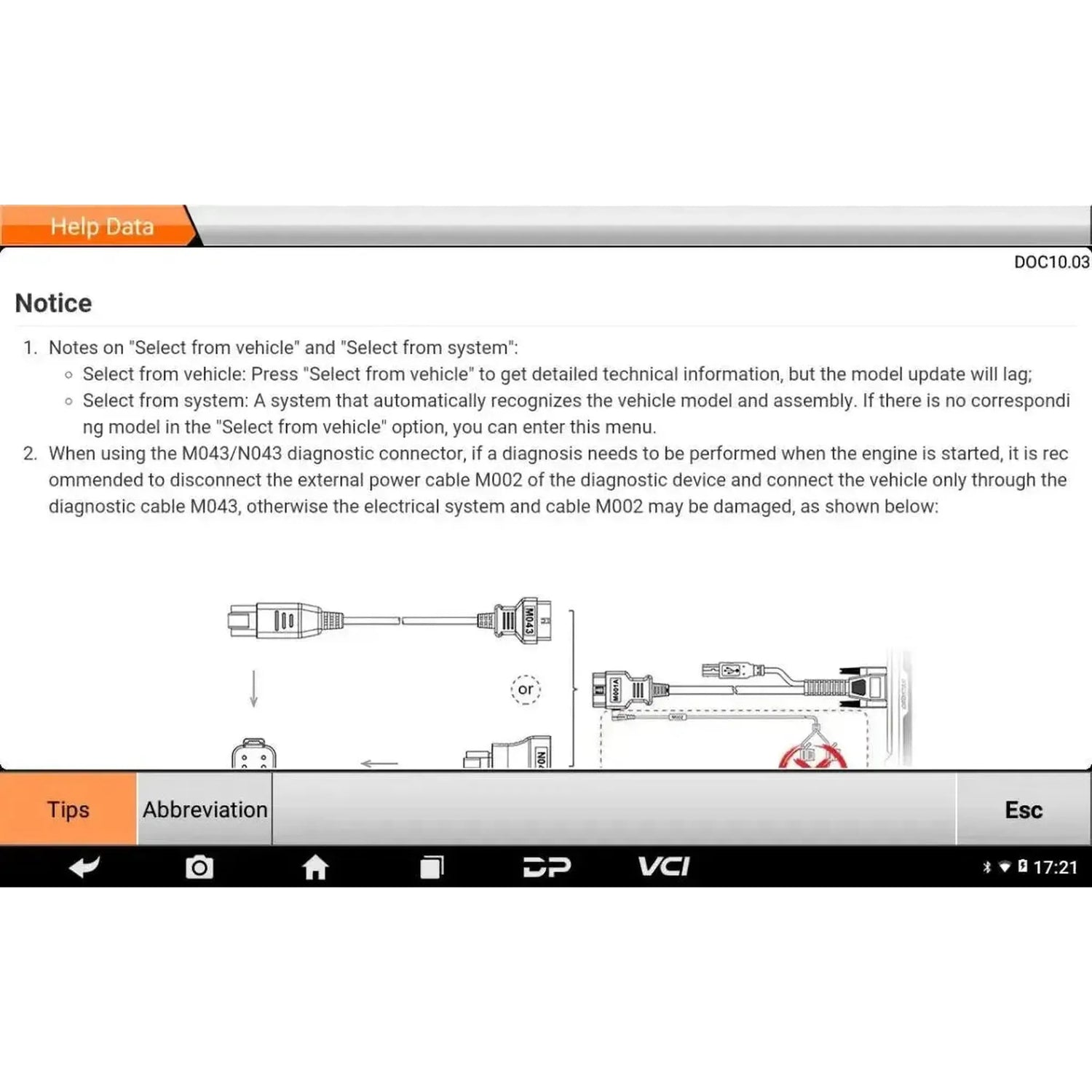

• Ensimmäisen virheen opastus: Pääsy ohjedataan, teknisiin tiedotteisiin ja liitäntäkaavioihin diagnoosiin avuksi.
• Datavirran näyttötavat: Datavirtojen visualisointi teksti-, aaltomuoto- tai mittarikaaviomuodossa.
• Tallentaminen ja toistaminen: Live-datan tallennus ja toistaminen myöhempää analyysia varten.

Avain- ja EEPROM-toiminnot

OBDSTAR IScan BRP tukee avainohjelmoitavuutta BRP-ajoneuvoille. Näiden funktioiden avulla voidaan ohjelmoida uusia avaimia ja mukauttaa olemassa olevia avainten konfigurointeja.

• Avainten konfigurointi: Avainparametrien asettaminen BRP-ajoneuvoille.
• Mittarikojelukon turvakoodi: Turvatoimintojen koodaus mittarikojelukkoon avainkytkemistä varten.
• Täydellisen historian tyhjentäminen: Ohjausmoduuleissa tallennettujen historiallisten tietojen poistaminen.

Huolto- ja ylläpitotoiminnot

Diagnostiikkalaitteella on useita huolto- ja kunnossapitofunktioita BRP-ajoneuvoille. Funktioiden saatavuus voi vaihdella ajoneuvojen valmistajan, mallin ja valmistusvuoden mukaan.

Moottori ja voimansiirto

• Huolto-reset: Huoltovälin nollaäminen suoritetun huollon jälkeen.
• Öljyn kompensointi: Voitelun säätäminen kaksitahtimoottoreissa erillisellä öljypumpulla.
• ECM ensimmäinen alustus: Moottorieningin alustaminen korvaamisen tai ohjelmoinnin yhteydessä.
• Ajamisen sisään prosessin käynnistäminen uudelleen: Sisäänajoprosessin uudelleenkäynnistäminen moottoriylöspitämisen jälkeen.
• Korjauskerroin asettaminen: Korjauskertoimien säätäminen moottorinhallinnassa.
• Sytytys- ja ruiskutusajoituksen säätö: Sytytys- ja polttoaineen ruiskutusajoituksen hienosäätö.
• RAVE-venttiilin asetus: Pakoventtiilin määritys kaksitahtimoottoreissa.
• Kaasuventtiilin asennonsensorin reset: Kaasuventtiilin asennonsensorin nollaäminen ja kalibrointi.
• Supercharger-huollon reset: Superchargerin huoltoilmaisimen nollaäminen.
• Moottorin kierrosten kalibrointi: Moottorin kierrosluvun kalibrointi.

Vaihteisto ja voimansiirto

• Vaihteiston reset: Vaihteiston parametrien nollaäminen huollon tai korjaamisen jälkeen.
• Nopeusdensorin suhteen asettaminen: Nopeusdensorin vaihteiston suhteen konfigurointi.
• Vääntömomentin offset reset: Vääntömomentin offset-arvojen nollaäminen.
• Vääntömomentin kalibrointi: Vääntömomentin parametrien säätö hallintayksikössä.

Jarru- ja vakausjärjestelmät

• Jarrupaineen kalibrointi: Jarrupaineen parametrien säätö jarrujärjestelmässä.
• Jarrujärjestelmän ilmaus: Tuki hydraulisen jarrujärjestelmän ilmaukseen.
• Hydraulisen jarrun vahvistimen aktivointi: Hydraulisen jarrun vahvistimen aktivointi huollon jälkeen.
• Intelligent Brake and Reverse (iBR) -järjestelmän konfigurointi: iBR-järjestelmän säätö Sea-Doo -vesialuksissa.
• Intelligent Brake and Reverse (iBR) -komponenttien kytkeminen: iBR-komponenttien kytkeminen vaihdon jälkeen.
• Intelligent Brake and Reverse (iBR) -monitorin kytkeminen: iBR-monitorin kytkeminen järjestelmään.

Ohjaus ja jousitus

• Dynaamisen ohjaustehostimen kytkeminen: Dynaamisen ohjaustehostimen kytkeminen vaihdon jälkeen.
• Älykäs jousitus (iS) lukitseminen ja avaaminen: Älykkään jousituksen lukitseminen ja avaaminen.

Korin ja mukavuusjärjestelmät

• Ohjainten lämmityksen kompensointi: Lämmitettyjen ohjainten kompensointisäätö.
• Nopeuskalibrointi: Nopeusnäytön kalibrointi.
• Mittarinäytön neulojen asennon säätö: Mittarinäytön neulojen positioiden säätäminen.
• Mittarinäytön kytkeminen: Mittarinäytön kytkeminen vaihdon jälkeen.
• Ballastin koodaus: Balastimoduulien koodaus ajoneuvoon.
• WSM-moduulin kytkeminen: WSM-moduulin kytkeminen ajoneuvon järjestelmään.
• Dynamometrin tila: Dynamometrin tilan aktivointi testaustarkoituksiin.

Ajoneuvon tunnistaminen ja rekisteröinti

• Ajoneuvon tunnistenumeron (VIN) asettaminen: VIN:n ohjelmointi hallintayksiköihin.
• Asiakkaan nimen asettaminen: Asiakkaan nimen tallentaminen ajoneuvon järjestelmään.
• Moottorin numeron asettaminen: Moottorin numeron ohjelmointi.
• Ajoneuvon mallinumeron asettaminen: Mallinumeron tallentaminen hallintayksikköön.
• Toimituspäivän asettaminen: Toimituspäivän rekisteröinti ajoneuvoon.
• Kokonaistuntien asettaminen: Kokonaistuntilaskurin konfigurointi.

Reittiajat ja käyttötunnit

• Osittaisten käyttötuntien nollaus: Osittaisen käyttötuntilaskurin nollaus.
• Osittaisen ajomatkan nollaus: Osittaisen etäisyysmittarin nollaus.
• Reittiajantuntien nollaus: Reittiajantuntilaskurin nollaus.
• Reittiajantaman nollaus: Reittiajantaman mittarin nollaus.

Erityistoiminnot ja mahdollisuudet

Diagnoosin ja huollon funktioiden lisäksi IScan BRP tarjoaa laajentuneet kyvyt ajoneuvon käsittelyyn ja käyttäjän tueksi.

• Moduulin ohjelmointi ja koodaus: BRP-ajoneuvojen hallintamoduulien ohjelmointi ja koodaus.
• ECU-säätö: Elektronisen ohjausyksikön parametrien säätäminen.
• Instrumenttipaneelin koodaus: Instrumenttipaneelin koodaus vaihtamisen jälkeen.
• Yhden napsautuksen etätuetoiminto: Pääsy OBDSTAR-tekniikoiden etätukeen wifi-yhteydellä.
• Yhden napsautuksen ohjelmistopäivitys: Ohjelmiston päivitys wifi-yhteydellä.
• Ohjeaineisto ja tekniset bulletinit: Tukiaineiden ja liitäntäkaavioden käyttö diagnoosin aikana.

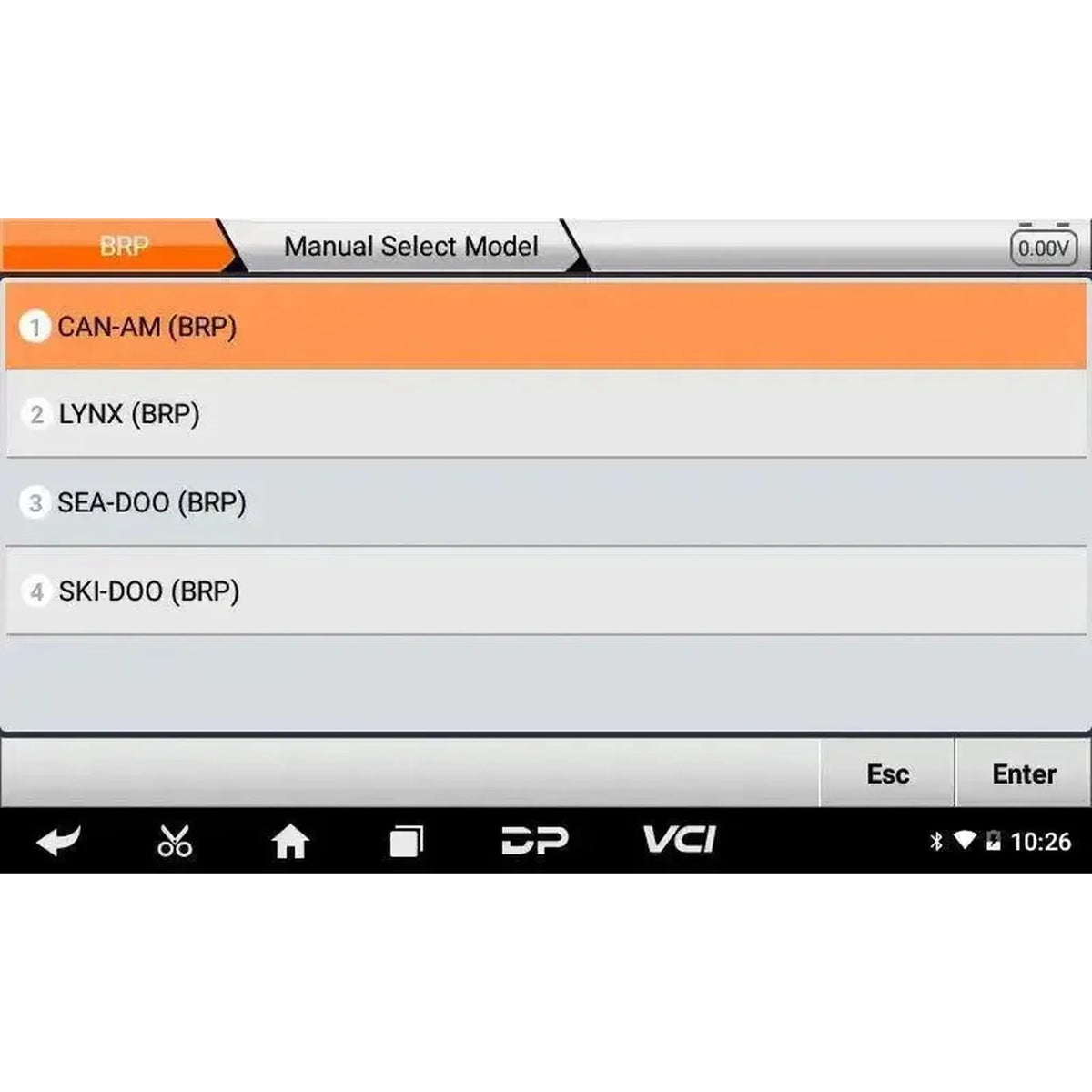

Tuetut ajoneuvojen merkit

OBDSTAR IScan BRP tukee BRP-konsernin ajoneuvoja ja niihin liittyviä merkkejä. Kattavuus sisältää moottoripyörät, moottorikelkat, ATV:t, UTV:t ja vesialukset.

• Eurooppalainen: Lynx
• Amerikkalainen: BRP, Can-Am, Evinrude, Sea-Doo, Ski-Doo

Valinnaiset lisäykset ja laajennukset

OBDSTAR IScan BRP:lle on saatavilla lisälaitevarusteet erityisiin diagnostisiin yhteyksiin.

Laitemoduulit ja tarvikkeet

• M002A maadoituskaapeli: Kaapeli laitteen maadoittamiseen diagnostiikan työvaiheissa.
• M003A monifunktionaalinen hyppyjohtokela: Hyppyjohtokela erilaisiin diagnostiikan liitäntöihin.

Lisenssitiedot

OBDSTAR IScan BRP:n mukana tulee ohjelmistolisenssit, jotka on kohdennettu BRP-merkkipakettiin. Lisenssi hallitsee ohjelmistopäivitysten saatavuutta ja laajennettuja toimintoja BRP-ajoneuvoihin.

• Lisenssikausi: Lisenssi on voimassa 1 vuoden ajan aktivoinnista.
• Ohjelmistopäivitykset: Päivitykset lisäävät uusia mallinnuksia, ajoneuvotyyppejä ja ominaisuuksia BRP-merkkipakettiin sekä sisältävät virhekorjauksia ja parannuksia olemassa oleviin diagnostiikkatoimintoihin.
• Laajennetut toiminnot: Avainohjelmointi, moduulin koodaus ja kehittyneet huollon toiminnot BRP-ajoneuvoille vaativat aktiivisen lisenssin.
• Lisenssin umpeuduttua: Uitleesapparaat jatkaa toimintaa viimeksi asennetulla ohjelmistoversioilla, mutta uusia päivityksiä ja laajennuksia ei voi ladata, kunnes lisenssi uusitaan.

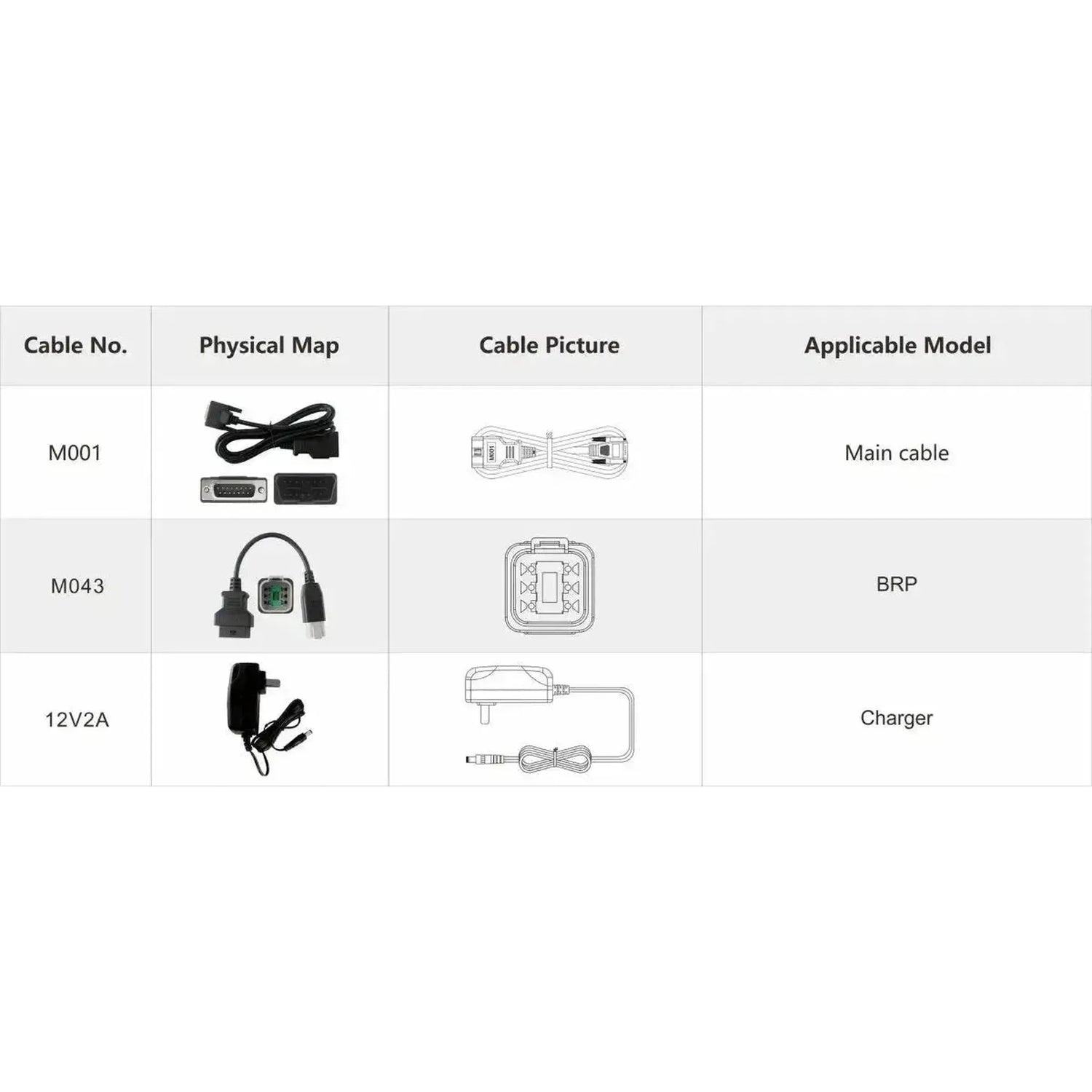

Pakkauksen sisältö

• 1 kpl OBDSTAR IScan BRP uitleesapparaat
• 1x 12V2A laturi
• 1x M001 pääkaapeli
• 1 kpl M043 BRP-sovitin
