Jaltest  |  SKU: JDC103A

Jaltest (JDC103A) | Wabco/Knorr-Bremse 7-nastainen OBD – 16-nastainen OBD2 Välisovitin-kaapeli | Perävaunu

5,0 1 arvostelu
€129,95 alv:n kanssa
€107,40 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

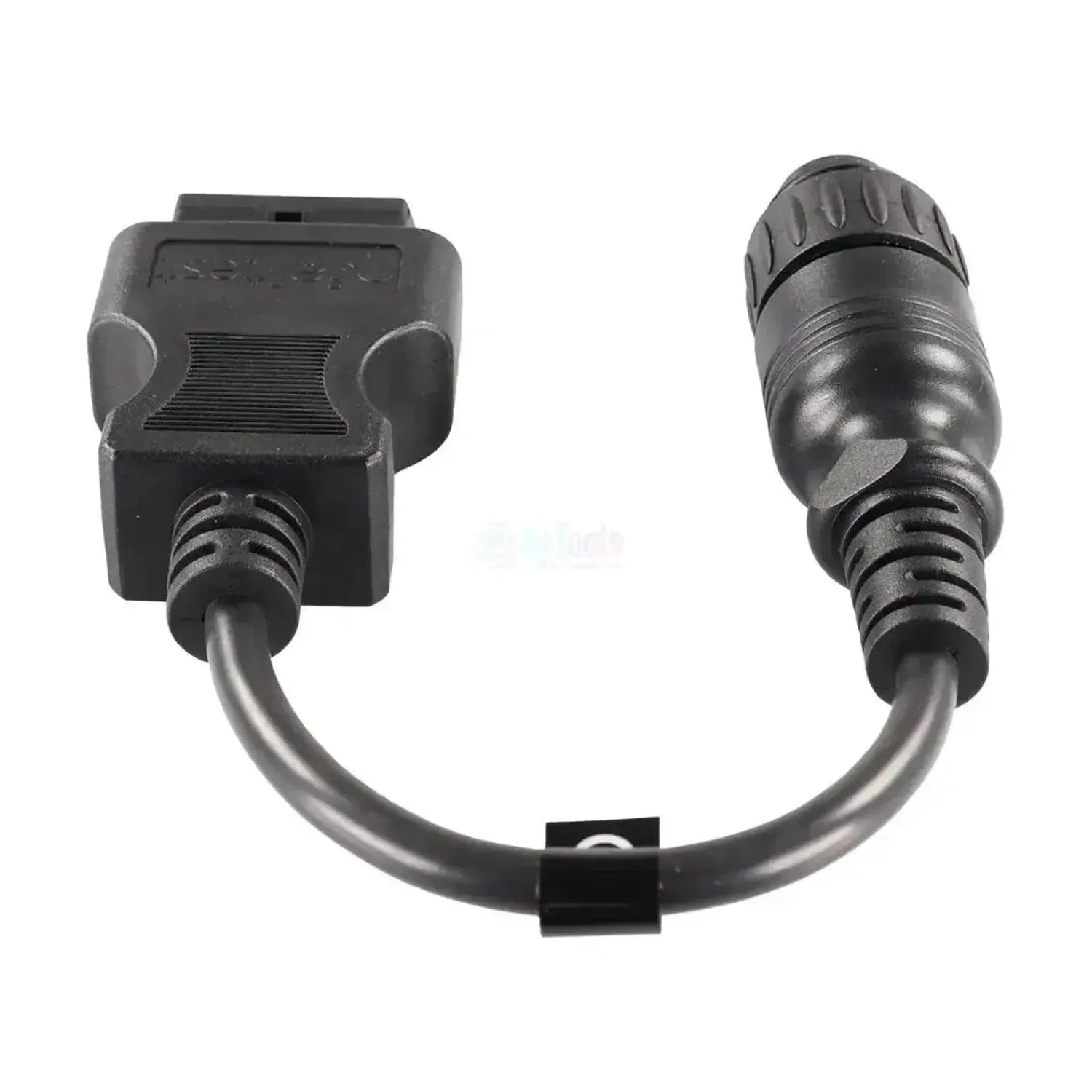

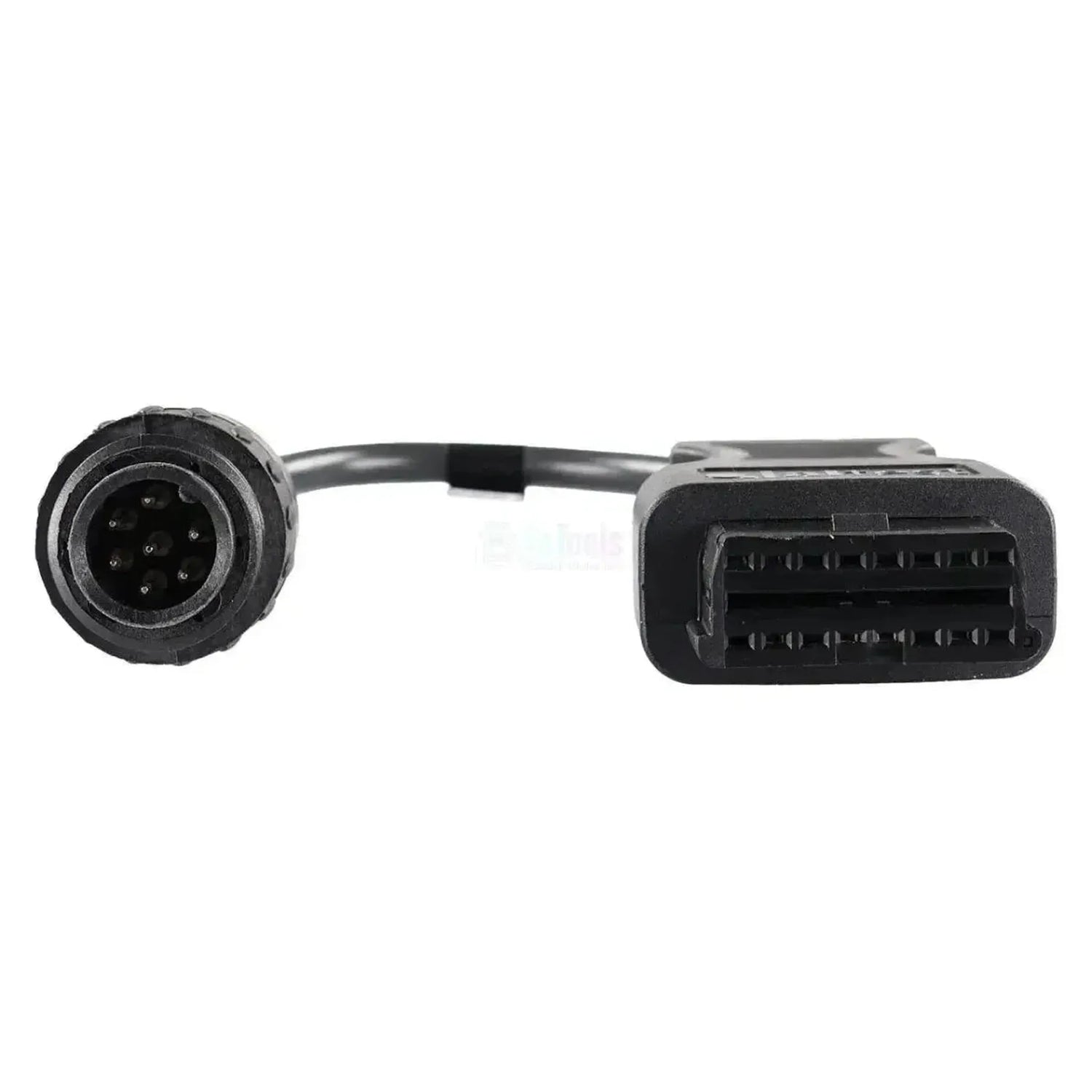

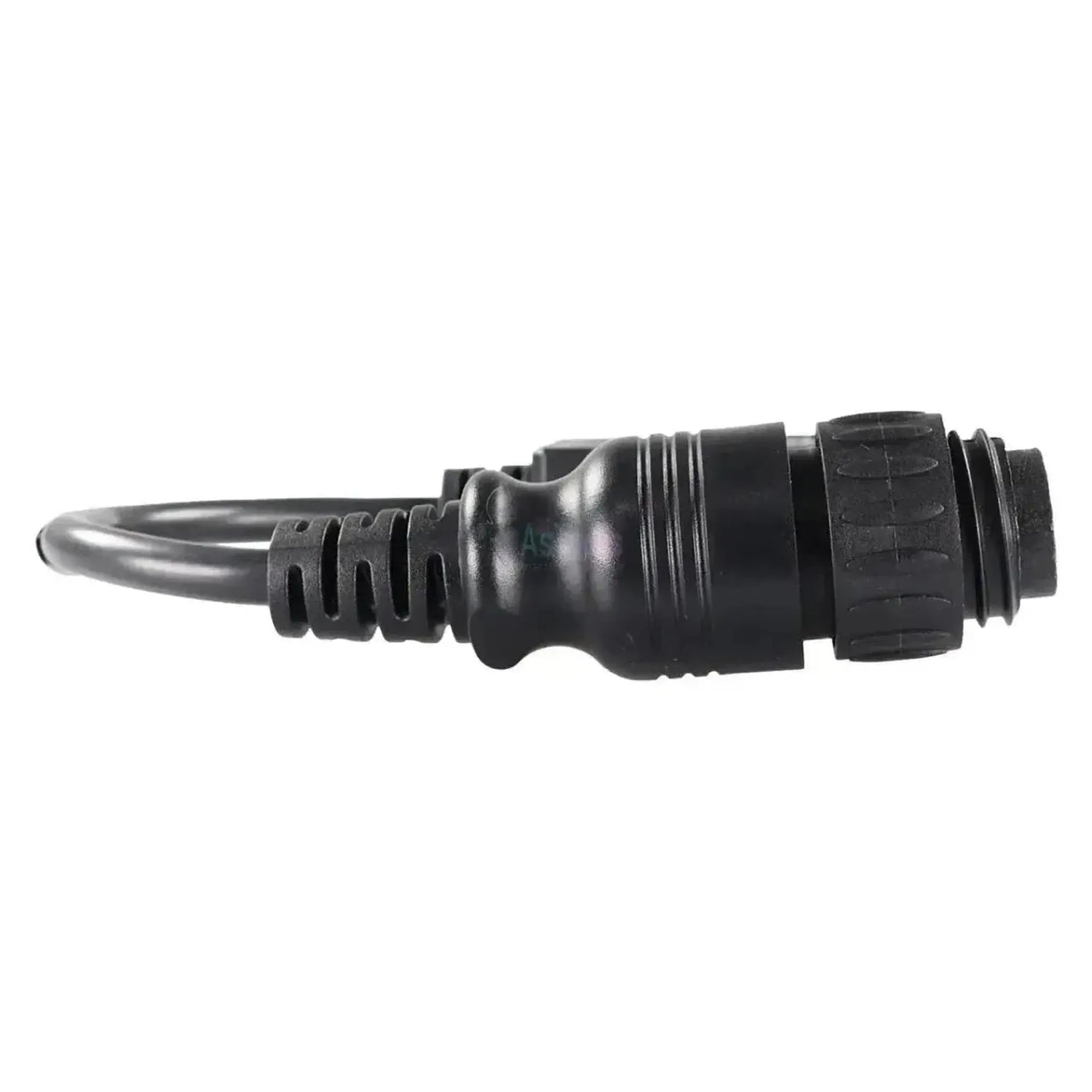

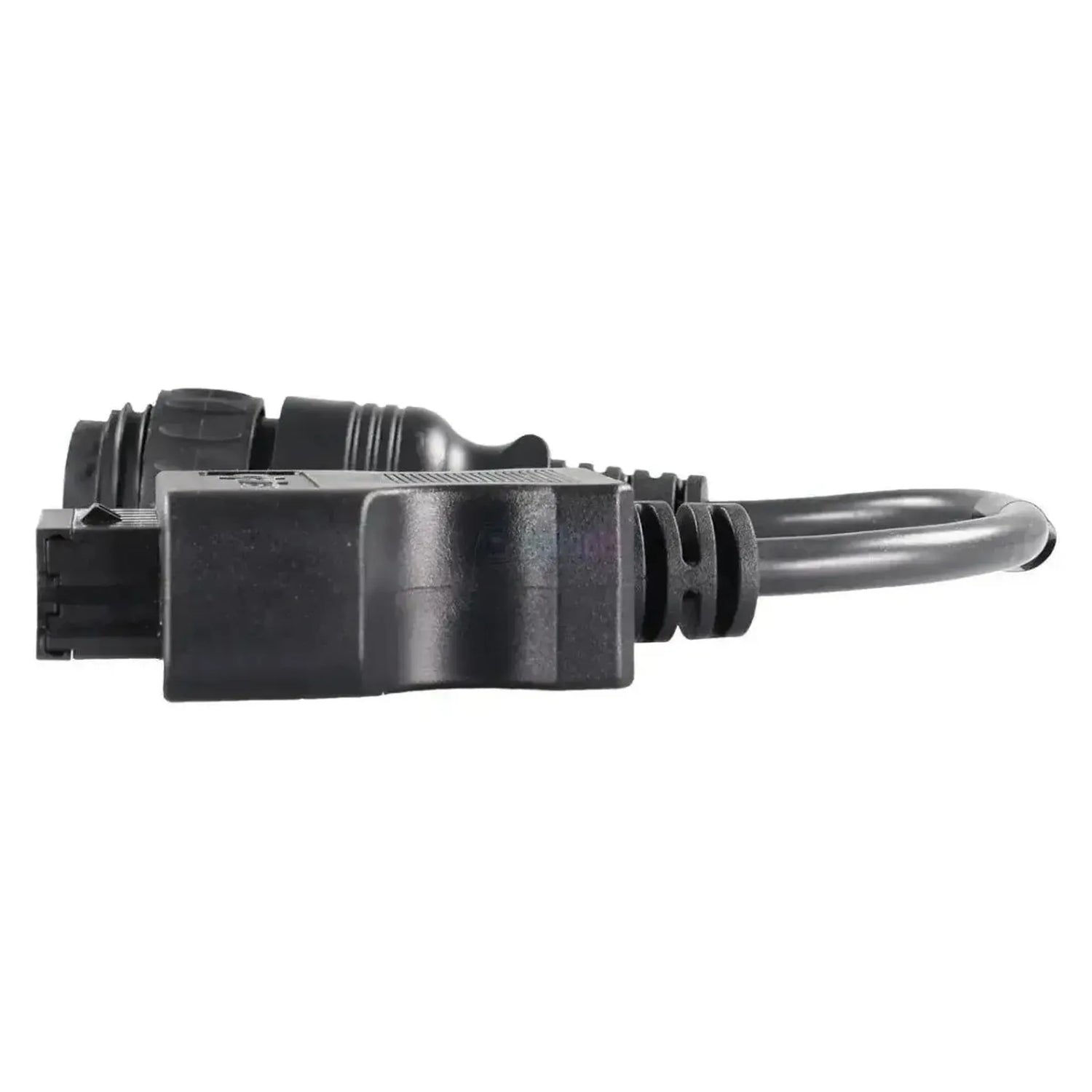

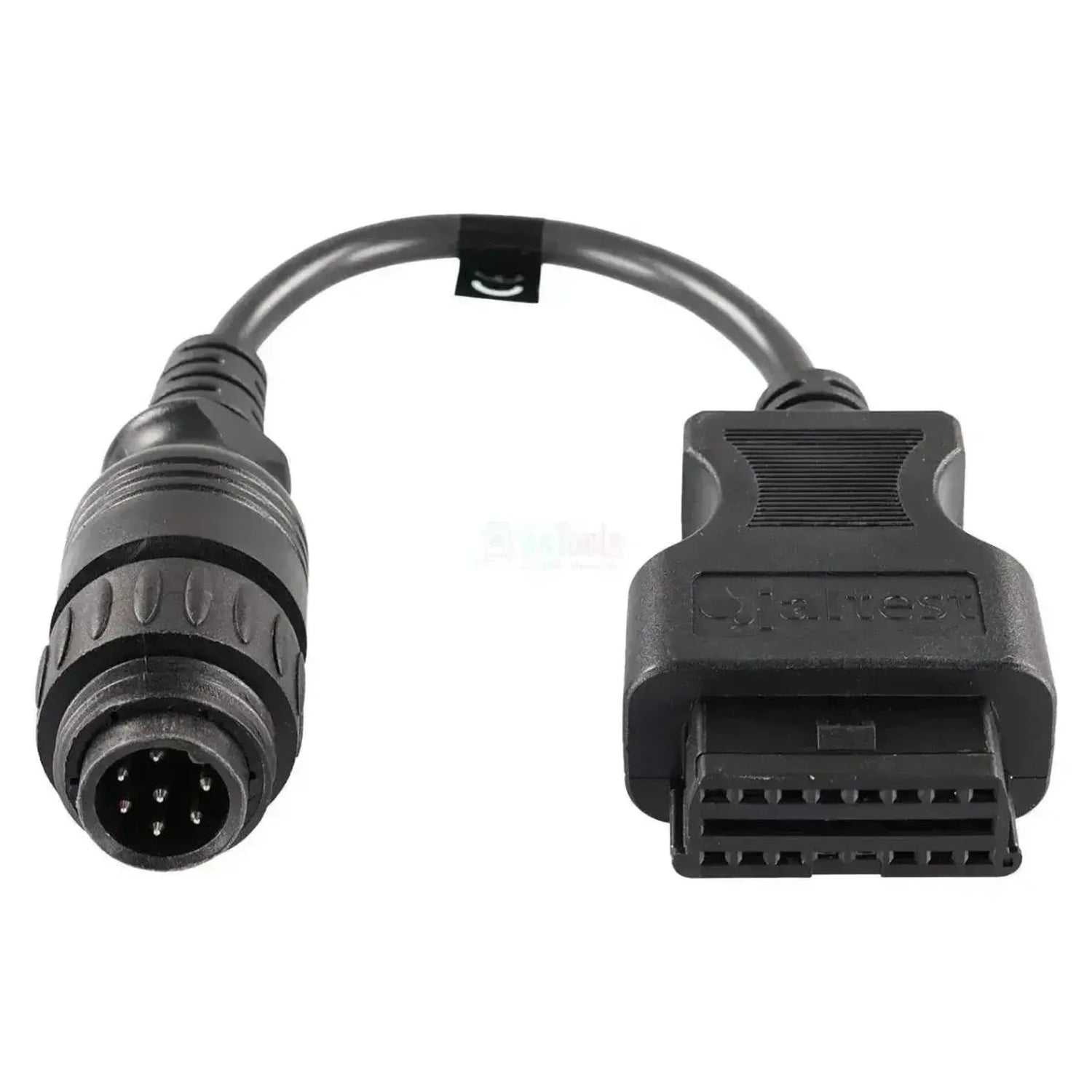

Jaltest JDC103A yhdistää 7-nastaisen diagnostiikkakaapelin Wabcon ja Knorr-Bremmsen perävaununjarrujärjestelmistä 16-nastaisen OBD2-liitäntään Jaltest-diagnostiikkakaapelissasi. Perävaununpuolella on pyöreä musta liitin ryppyisellä otteella, jossa on seitsemän nastaa: kuusi ympyrässä ja yksi keskellä. Kaikki seitsemän paikkaa ovat käytössä, mikä erottaa tämän liitännän myös 7-nastaisen JDC111A-mallin. Johto on 28–30 cm pitkä.

Tämän liittimen kautta kaapeli avaa diagnostiikkalinjat molempien valmistajien peräkärryn jarrujen ohjausjärjestelmiin: Wabcon puolella Vario C, VCS, VCSII ja VCSII CAN, Knorr-Bremsen puolella A18, KB3-TA ja KB4-TA. Näistä järjestelmistä laite lukee virhekoodeita, mittausarvoja ja ECU-tietoja; VCS-, VCSII- ja VCSII CAN -järjestelmissä siihen lisätään huoltotiedot sekä VCSII- ja VCSII CAN -järjestelmissä lisädiagnostiikka-ilmoitukset. Osa Knorr-Bremsen toiminnoista on saatavilla erillisen moduulin Knorr-Bremse Diagnostics (viite 71502007) avulla. Kaapeli toimii Jaltest Link V8.1:n ja V9:n kanssa ja kuuluu Jaltest CV -moduuliin.

VAHVUUDET

✔Kaksi valmistajaa yhdellä kaapelilla, koska Wabco ja Knorr-Bremse käyttävät näissä jarrusäädöissä samaa 7-nastaista liitintä.
✔Saavuttaa Wabcon puolella Vario C, VCS, VCSII ja VCSII CAN -järjestelmät ja Knorr-Bremsen puolella A18, KB3-TA ja KB4-TA -järjestelmät.
✔VCS-, VCSII- ja VCSII CAN -järjestelmien kanssa virhekoodeista ja mittausarvoista lisäksi huoltotiedot ovat saatavilla.
✔Käytettävissä Jaltest Link V8.1:n ja V9:n kanssa ja mukana peräkärryn kaapelipaketissa (70002024).

HUOMIOITAVAA

✕Vain 7-nastaisen liitännän, jossa on seitsemän nastaa, käyttöön. KB4-TA-yksikkö, jossa on 7-nastainen kotelo ja vain neljä kontaktia, kuuluu JDC111A-malliin.
✕Wabco Vario C -järjestelmällä dokumentaatiossa ei ole huoltotietoja, vain virhekoodeita, mittausarvoja ja ECU-tietoja.
✕Tällä kaapelilla et saa yhteyttä Wabco EBS C-, EBS D-, EBS D CAN-, EBS E- ja iEBS -yksiköihin eikä Knorr-Bremse TEBS Gen2-, TEBS G2.x-, TEBS4- ja iTEBS X -yksiköihin; näihin tarvitset ISO 7638 -kaapelin JDC110A.
✕Osa Knorr-Bremsen toiminnoista on saatavilla vain erillisen moduulin Knorr-Bremse Diagnostics (viite 71502007) avulla.

Sovellukset ja toiminnot

Tämän yhteyden kautta pääset Jaltest-ohjelmistolla käsiksi perävaunun jarrusäädön eli lukkiutumisen estojärjestelmään. Se, mikä yksikkö löytyy, määräytyy Wabco- tai Knorr-Bremse-säädön sukupolven mukaan, ei perävaunun merkin mukaan. Alla olevat yksiköt tulevat Jaltestin perävaunun dokumentaatiosta, ja jokaiselle järjestelmälle on lueteltu siellä saatavilla olevat toiminnot.

Ohjausyksiköt, joihin pääset

  • Wabco peräkärryn jarrutus-ABS: Vario C, VCS, VCSII ja VCSII CAN, virhekoodeilla, mittausarvoilla ja ECU-tiedoilla.
  • Knorr-Bremse peräkärryn jarrutus-ABS: A18, KB3-TA ja KB4-TA, virhekoodeilla, mittausarvoilla ja ECU-tiedoilla.

Mitä voit tehdä

  • Lue virhekoodeita: Noutaa jarrusäädön virheen muistin sekä tallennettujen häiriöiden kuvaukset.
  • Tarkastele mittausarvoja: Liitettyjen anturien nykyiset arvot sekä ilmoitus, kun arvo on alueen ulkopuolella.
  • Tarkastele huoltotietoja: VCS-, VCSII- ja VCSII CAN -järjestelmillä tarkastele huoltovälejä ja koosta huoltoraportit.
  • Tarkastele diagnostiikka-ilmoituksia: VCSII- ja VCSII CAN -järjestelmillä Jaltest antaa lisävaroituksia dokumentaation mukaisesti.

Yhteensopivat ajoneuvot ja sovellukset

Määräävä tekijä on liitin, ei malli. Tämä kaapeli sopii jokaiseen perävaunuun tai hinattavaan laitteeseen Wabco- tai Knorr-Bremse-jarrusäädöllä, jonka diagnostiikka-liittymen pyöreä 7-nastainen liitin on seitsemällä nastalla. Perävaunuille ei ole koskaan määrätty standardisoitua diagnostiikka-liitintä, joten tämä liitin jää käyttöön myös uudemmilla perävaunuilla. Molempien merkkien EBS-sukupolvet käyttävät omaa liitintään.

Wabco (rajaus):

  • Vario C: Jarrutuksen lukkiutumisen estojärjestelmä; virhekoodeita, mittausarvoja ja ECU-tietoja.
  • VCS, VCSII ja VCSII CAN: Jarrutuksen lukkiutumisen estojärjestelmä; mukaan lukien huoltotiedot.

Knorr-Bremse (rajaus):

  • A18 ja KB3-TA: Vanhemmat peräkärryn lukkiutumisen estojärjestelmät.
  • KB4-TA: Peräkärryn lukkiutumisen estojärjestelmä, jonka kautta pääset myös JDC111A-liittimen avulla.
💡
Hyvä tietää: Laske pyöreässä liittimessä seitsemän nastaa, kuusi ympyrässä ja yksi keskellä. Jos 7-nastaisen kotelossa on sen sijaan nastoja ja vain neljä positiota on täytetty, siihen kuuluu JDC111A. Tarkista se itse perävaunusta ennen kuin tilaat.

Pakkauksen sisältö

  • 1x Jaltest (JDC103A) | Wabco/Knorr-Bremse 7-pins OBD - 16-pins OBD2 Verloopkabel | Trailer

Tekniset tiedot

Spesifikaatio Kuvaus
Merkki Jaltest (Cojali)
Viitteellinen numero JDC103A
Tyyppi Sovitinkaapeli
Soveltuvuus Wabco- ja Knorr-Bremse-perävaununjarrujärjestelmät 7-napaisella liitännällä
Pituus 28–30 cm
Laitteisto Jaltest Link V8.1 ja V9
Ajoneuvon puoleinen liitäntä 7-napainen OBD (pyöreä musta liitin seitsemällä navalla)
Laitteen puolen liitäntä 16-nastainen OBD2
Ohjainyksiköt Wabco Vario C, VCS, VCSII ja VCSII CAN; Knorr-Bremse A18, KB3-TA ja KB4-TA
Segmentti Perävaunu
Jaltest-moduuli Jaltest CV (liikennekalusto)
Osa kaapelisetistä Perävaununkaapelisetissä (70002024)
Täydennysvaihtoehto Knorr-Bremse Diagnostics -moduuli (ref. 71502007) täyden toimintojoukon käyttöä varten
