Jaltest  |  SKU: JDC513A

Jaltest (JDC513A) | Massey Ferguson 16-nastainen OBD – 16-nastainen OBD2 -muuntokaulapää | Maatalousajoneuvo

€104,95 alv:n kanssa
€86,74 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

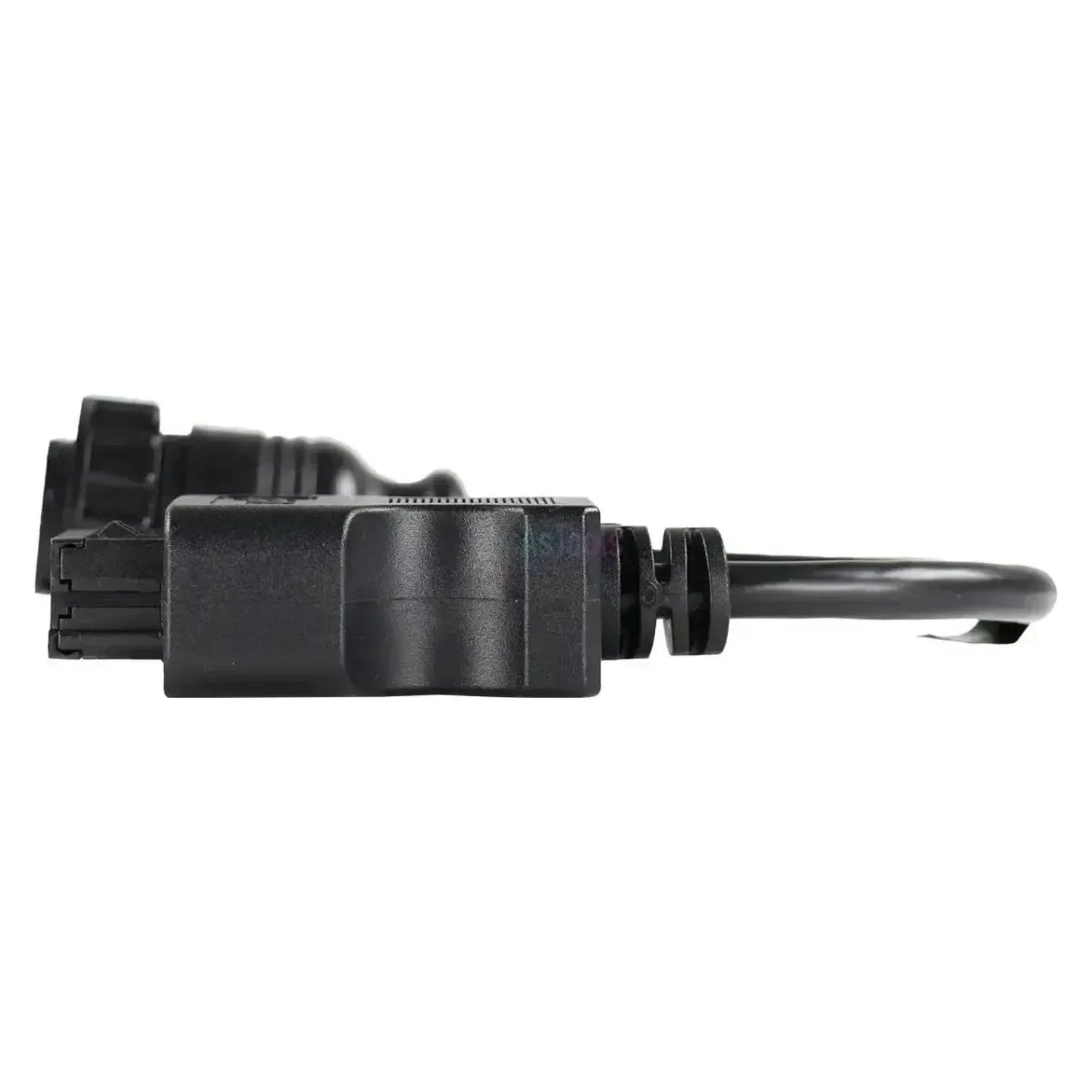

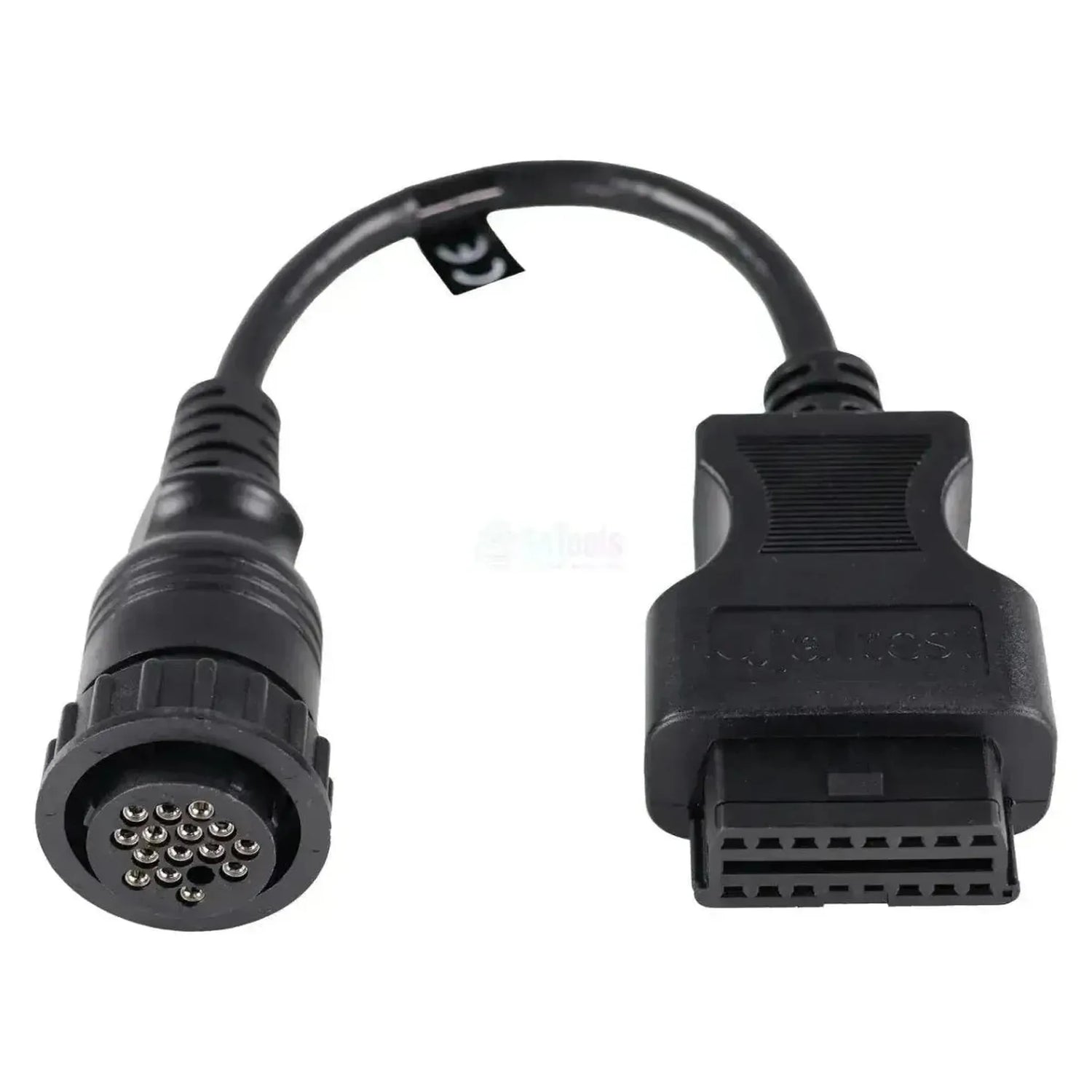

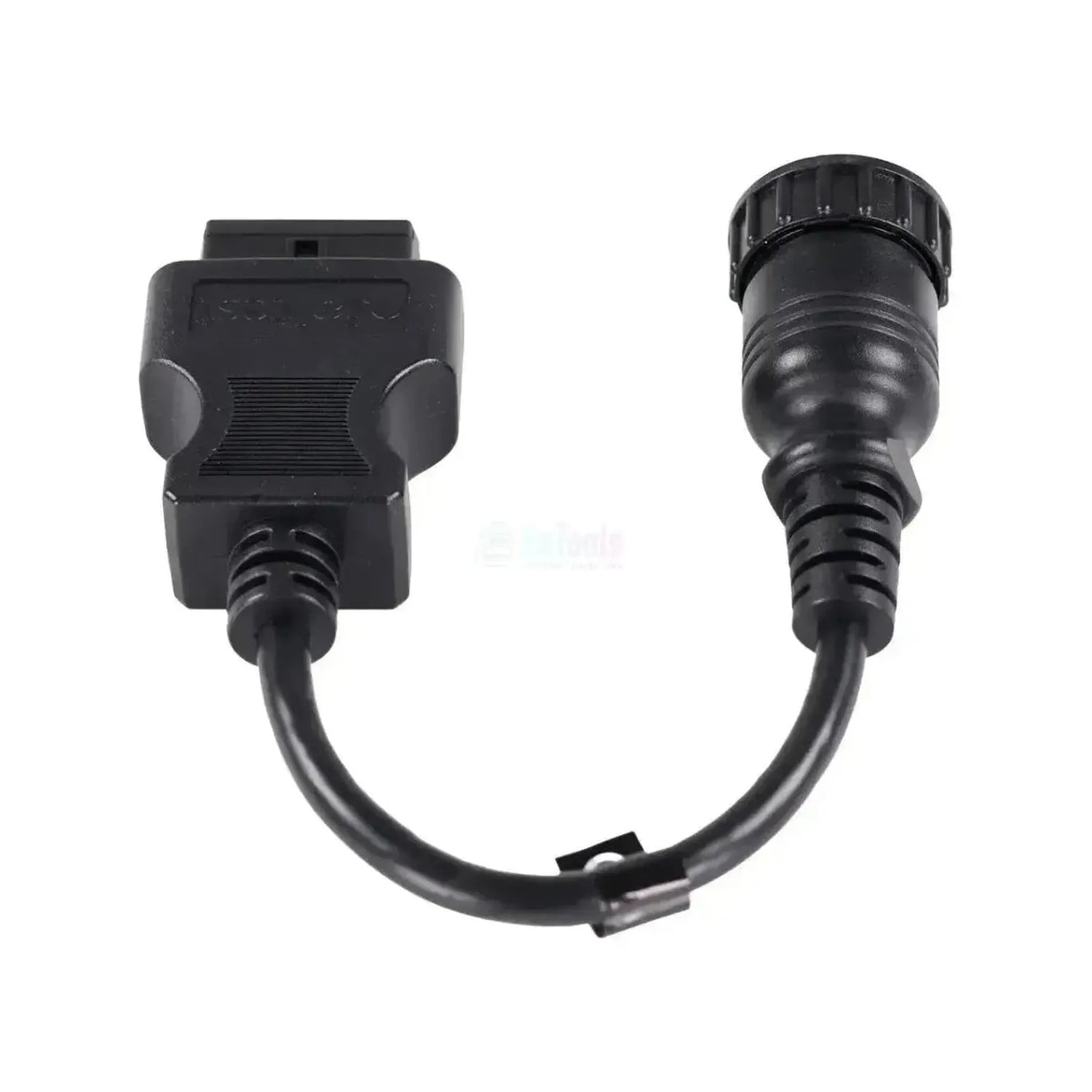

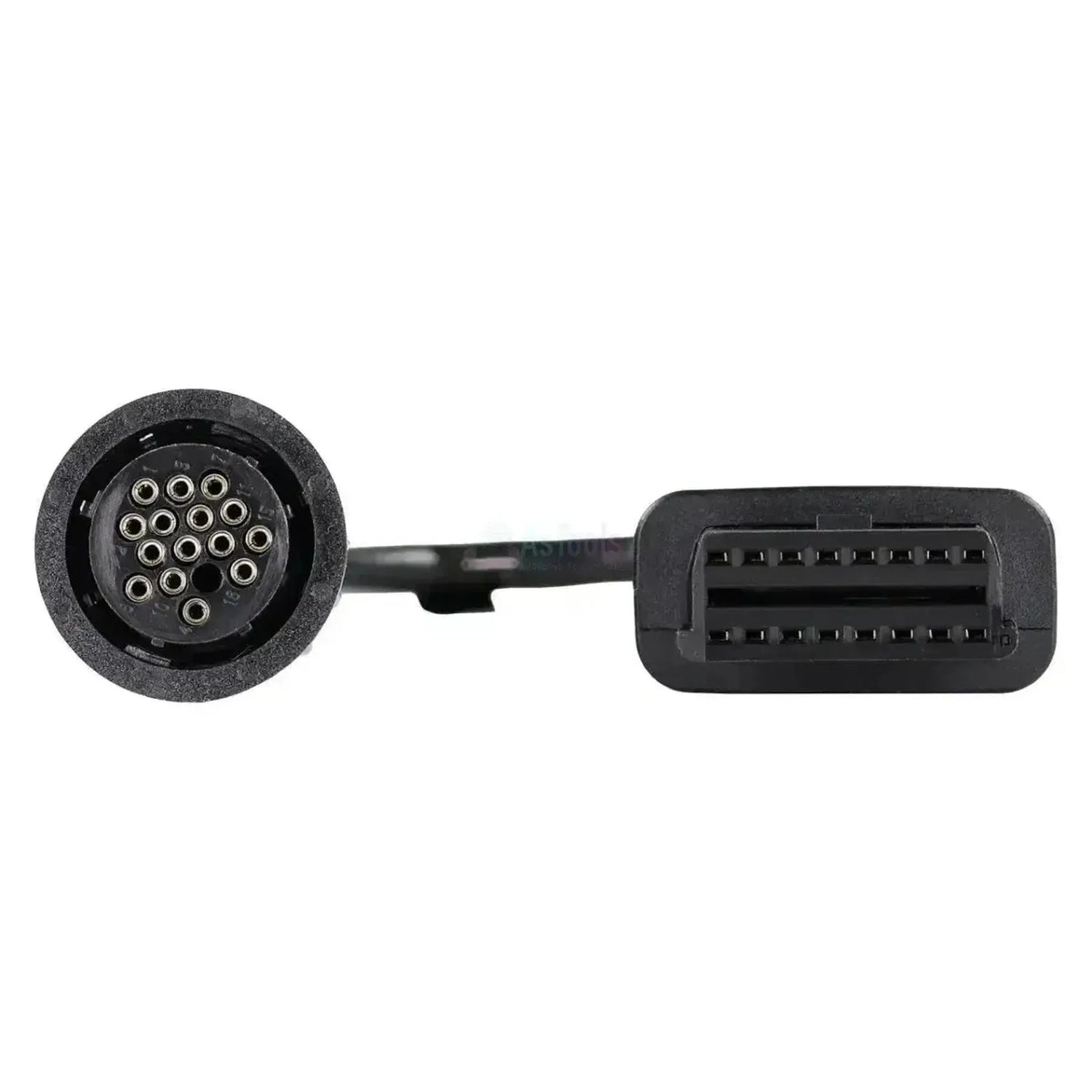

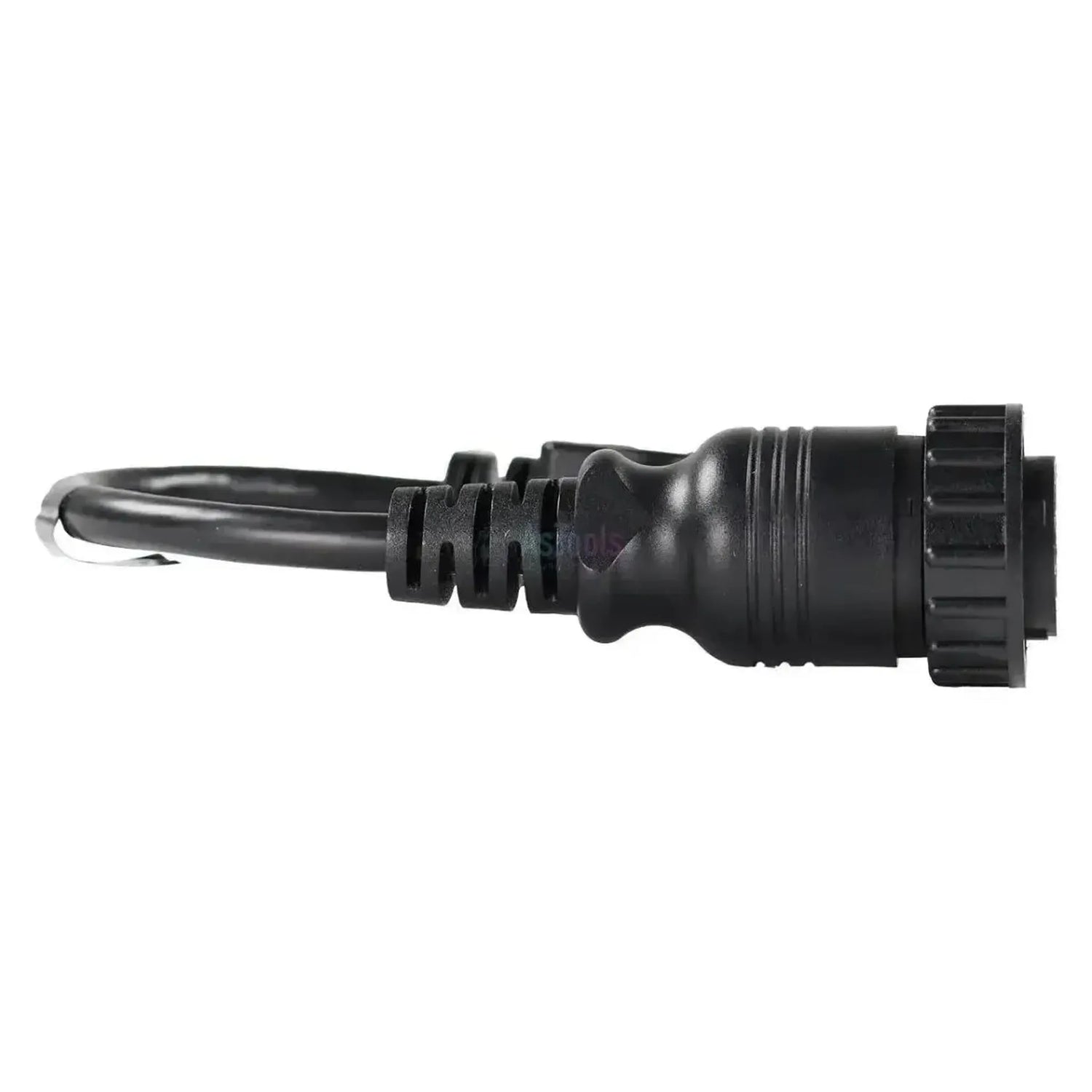

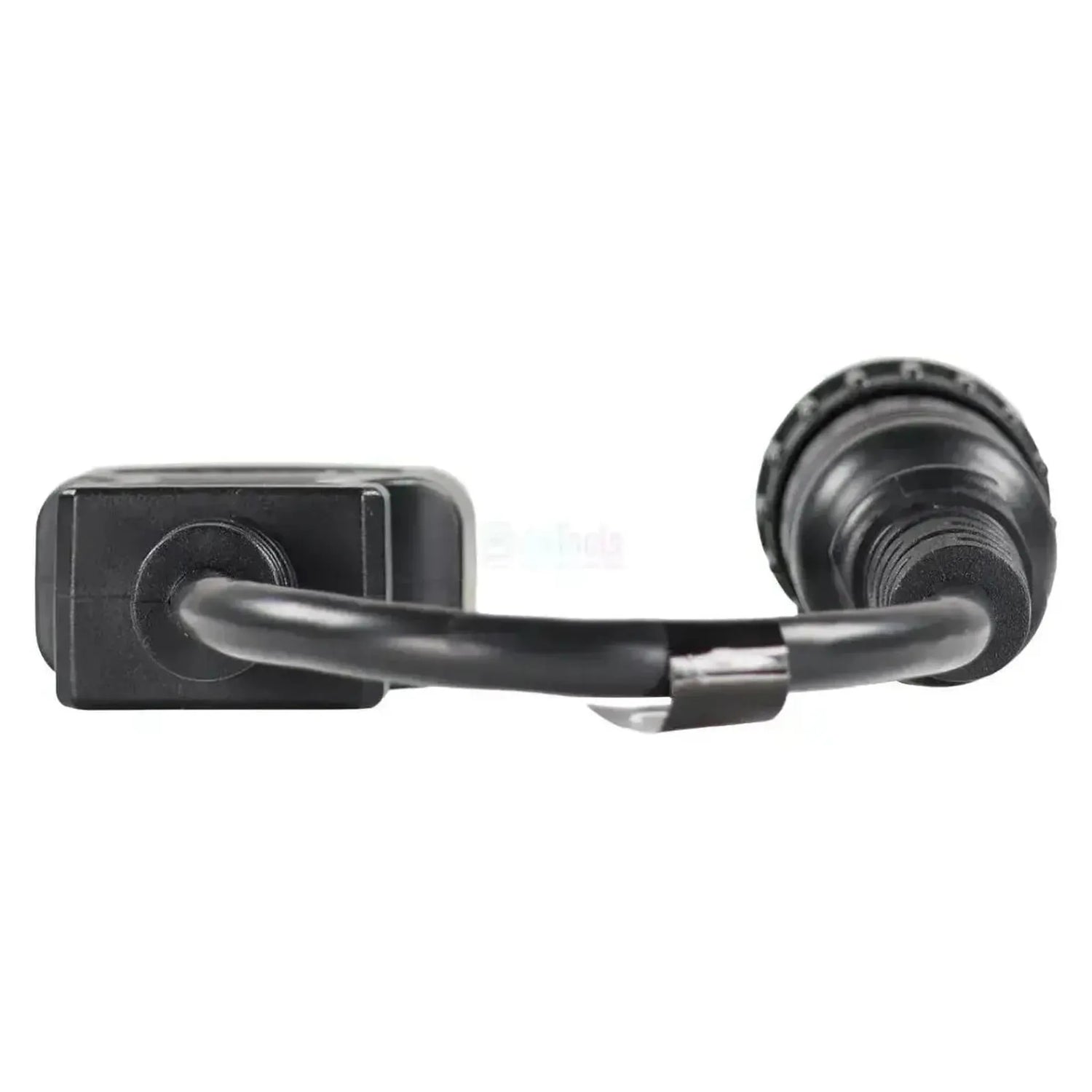

Jaltest JDC513A muodostaa yhteyden Massey Ferguson -traktorien valmistajan omaan 16-nastaisen diagnostiikkakytkentään ja Jaltest-diagnostiikkakaapelin 16-nastaisen OBD2-sisääntuloliittimeen. Koneen puolella on pyöreä musta liitin, jossa on kuusitoista nasta, jotka on kotelon sisällä numeroitu 1–16 ja varustettu uritetulla kytkentärenkaalla; tämän liittimen jakotyyppi poikkeaa tavallisesta OBD2-liittimestä. OBD2-puolella on naaras-liitin, jonka valkoinen etiketti sanoo JDC 513A, ja kaapeli on 28–30 cm pitkä.

Kaapeli avaa diagnostiikkalinjan viiteen moottorisäätimeen — EEM2:sta VP30/VP44-jakelijapumpulla alkaen ECM 1100D:hen common rail -suihkutuksella — koko Autotronic-perheeseen vaihteiston, nosturin ja jousituksen osalta sekä ATC-ilmastoinnin ja DCC2-instrumenttipaneelin osalta. Huoltovälit ovat saatavilla vain moottorisäätimissä; vaihteiston, nosturin ja jousituksen yksiköissä käytettävissä ovat vain virhekoodit, mittaarvot ja ECU-tiedot. Tämä versio toimii Jaltest Link V8.1:n ja V9:n kanssa ja kuuluu Jaltest AGV:hen (maatalousajoneuvot).

VAHVUUDET

✔Viisi moottoriohjausyksikköä samalla kattavuudella: EEM2 - VP30/VP44, EEM3 - EDC 7 UC31 ja ECM 1100-, 1100C- ja 1100D-sarja.
✔Koko Autotronic-perhe: Autotronic 3 PowerControl, Autotronic 4 Dyna VT ja Autotronic 5 (Dynashift, Dyna 6).
✔Myös nostolaitteen, jousituksen ja mukavuuden osat: EHRC ja Autotronic 5 Lifting, Autotronic 5 Suspension, Rexroth Valves, ATC-ilmastointi ja DCC2-mittaristopaneeli.
✔Yksi liitäntä 6200-, 6400-, 7400-, 5400-, 4400-, 4200-, 3400-, 8200- ja 8400-sarjoille sekä Jaltest Link V8.1:llä että V9:llä.

HUOMIOITAVAA

✕Huoltovälit ovat saatavilla vain moottoriohjauksilta; vaihteiston, nostolaitteen ja jousituksen yksiköille jää viankoodit, mittaustiedot ja ECU-tiedot.
✕Traktorissasi oleva Autotronic-sukupolvi riippuu valitusta vaihteistosta: esimerkiksi 7400-sarja käyttää Autotronic 4 Dyna VT:tä, 6400-sarja Autotronic 3:a ja 5:ta.
✕Vain Massey Ferguson -merkkiselle 16-nastaisen liitäntöä varten: kyseessä on pyöreä liitin, jossa numeroitujen nastapaikkoja, ei litteä puolisuunnikas OBD2-liitin.
✕8200- ja 8400-sarjoille ei ole vahvistettuja rakennusvuosia; ainoastaan ohjaamossa oleva liitäntä ratkaisee asiaa.

Sovellukset ja toiminnot

Tämän 16-nastaisen yhteyden kautta lähestyt traktorin ohjausyksiköitä Jaltest-ohjelmistolla. Mitä yksiköitä on käytettävissä, vaihtelee sarjan, moottorin ja vaihteiston mukaan. Seuraavat yksiköt ovat Jaltest AGV:n Massey Ferguson -kattavuudesta.

Ohjausyksiköt, joihin pääset

  • Moottorin hallinta EEM2 - VP30/VP44: Moottoriohjaus jakoruiskulla.
  • Moottorin hallinta EEM3 - EDC 7 UC31: Moottoriohjaus common rail -ruiskutuksella.
  • Moottorin hallinta ECM 1100 -sarja (PDL), ECM 1100C (Tier 2/Stage II, J1939) ja ECM 1100D (Tier 3/Stage IIIA, J1939, common rail -ruiskutus): Perkins-pohjaisten moottorien ohjaukset.
  • Vaihteiston ohjaus Autotronic 3 - PowerControl: Vanhempien versioiden vaihteiston ohjaus.
  • Vaihteiston ohjaus Autotronic 4 - Dyna VT: Jatkuvasti muuttuva vaihteisto mm. 7400-sarjassa.
  • Vaihteiston ohjaus Autotronic 5 - Dynashift ja Dyna 6: Portaittaisen vaihtamisen versiot.
  • Hydrauliikka EHRC, Autotronic 5 - Lifting ja Rexroth Valves: Nostolaitteen ja ulkoisten hydrauliikan venttiilien hallinta.
  • Jousitus Autotronic 5 - Suspension: Etupyörän jousituksen hallinta.
  • Ilmastointi ATC: Automaattinen ilmasointi.
  • Mittaristopaneeli DCC2: Kojelauta, jolla käyttötiedot.

Mitä voit tehdä

  • Viankoodien lukeminen ja poistaminen: Ohjausyksikön virhemuistin lukeminen ja havaitun vian kuvaus.
  • Mittaustietojen tarkastelu: Ohjausyksikön hallitsemien anturien nykyiset arvot, ja mahdollisuus asettaa hälytysrajat.
  • Huoltovälit: Huoltokäyntien ja suoritettavien töiden tarkastelu sekä työpajahallinnolle raportti. Massey Ferguson -merkit ovat saatavilla EEM2- ja EEM3-moottoriohjausyksiköille.

Yhteensopivat ajoneuvot ja sovellukset

Massey Ferguson on ylläpitänyt tätä merkkikohtaista 16-nastaista liitäntää pitkän sarjan yli. Seuraavissa sarjoissa Jaltest AGV on kattavuudessa, samoin kuin rakennusvuodet, missä ne on määritetty. Pyöreä liitin numeroituine nastapaikkoineen osoittaa, sopiiko tämä kaapeli.

Ratkaisevaa on liitin, ei malli. Tämä kaapeli sopii mihin tahansa Massey Ferguson -traktoriin, jossa on merkkikohtainen 16-nastainen diagnostiikkaliitäntä.

Massey Ferguson:

  • Massey Ferguson 6200 -sarja: (1999–2003)
  • Massey Ferguson 6400 -sarja: (2003–2013)
  • Massey Ferguson 7400 -sarja: (2004–2012)
  • Massey Ferguson 5400 -sarja: (2004–2013)
  • Massey Ferguson 4400 -sarja: (2004–2011)
  • Massey Ferguson 4200 -sarja: (1997–2001)
  • Massey Ferguson 3400 -sarja: (2005–2010)
  • Massey Ferguson 8200- ja 8400-sarja
💡
Hyvä tietää: Massey Fergusonin 16-nastainen liitin sijaitsee ohjaamon sisällä ja sen nasta-asettelu poikkeaa tavallisen OBD2-liittimen asettelusta. Maatalouskoneiden osalta ei ole OBD-vaatimusta, joten tämä valmistajan oma liitin on säilynyt käytössä useiden valmistusvuosien ajan. Tarkista koneen omasta liittimestä ennen tilaamista: kyseessä on pyöreä liitin, jossa on kuusitoista numeroitu nastaa.

Pakkauksen sisältö

  • 1x Jaltest (JDC513A) | Massey Ferguson 16-pins OBD – 16-pins OBD2 Verloopkabel | Landbouwvoertuig

Tekniset tiedot

Spesifikaatio Kuvaus
Merkki Jaltest (Cojali)
Viitteellinen numero JDC513A
Tyyppi Sovitinkaapeli
Soveltuvuus Massey Ferguson (16-nastainen liitin)
Koneen puolen liitäntä 16-nastainen OBD, pyöreä musta liitin numeroitujen nastojen ja ryppyisen kytkentärenkkaan kanssa
Laitteen puolen liitäntä 16-nastainen OBD2, naarasliitin
Pituus 28–30 cm
Laitteisto Jaltest Link V8.1 ja V9
Ohjainyksiköt EEM2, EEM3 ja ECM 1100/1100C/1100D (moottori), Autotronic 3, 4 ja 5 (vaihteisto), EHRC, Autotronic 5 Lifting ja Rexroth Valves (hydrauliikka), Autotronic 5 Suspension (jousitus), ATC (ilmastointi) ja DCC2 (mittaristo)
Segmentti Maatalouskoneet
Jaltest-moduuli Jaltest AGV (maatalousajoneuvot)
Osa kaapelisetistä AGV-kaapeliset (70002003)
