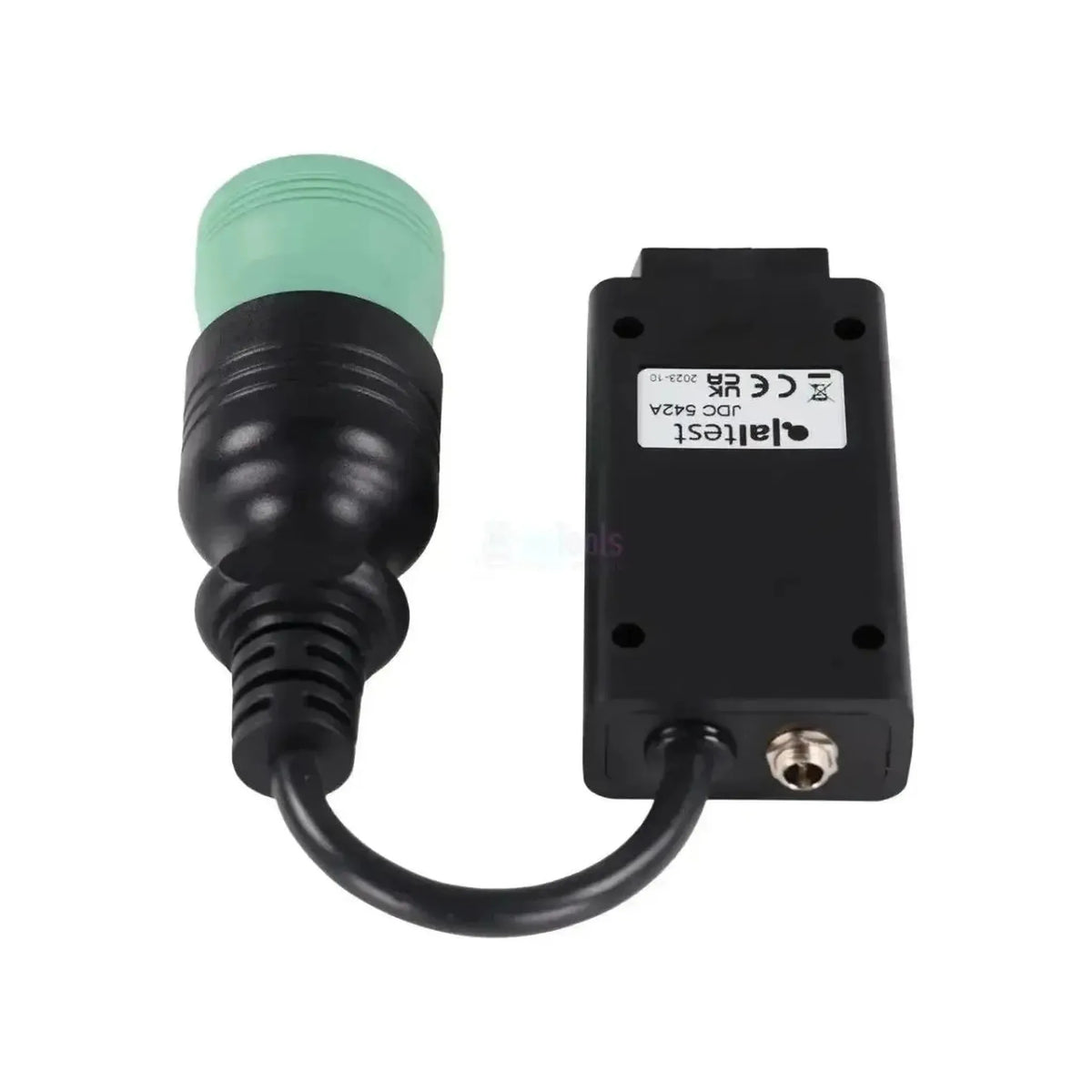

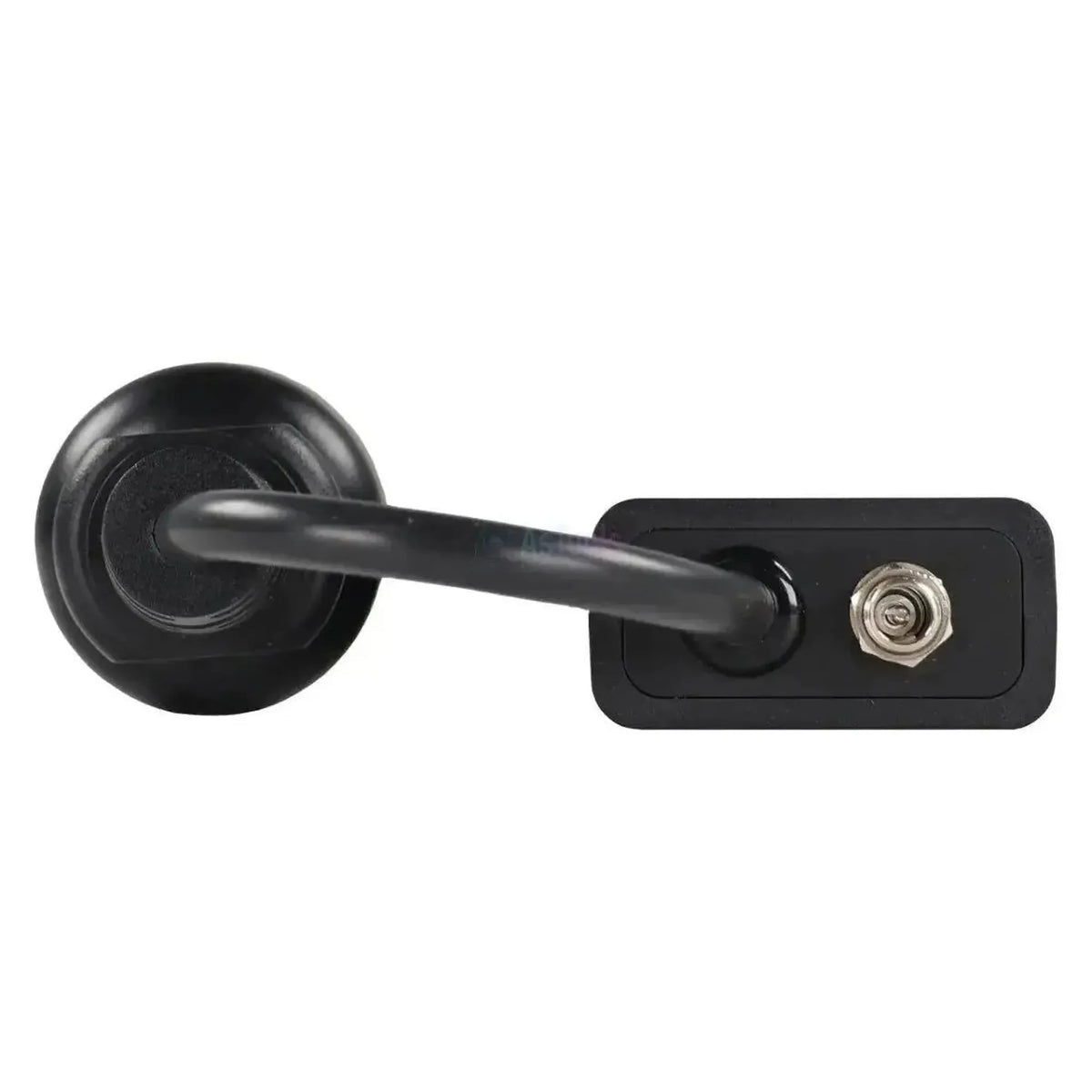

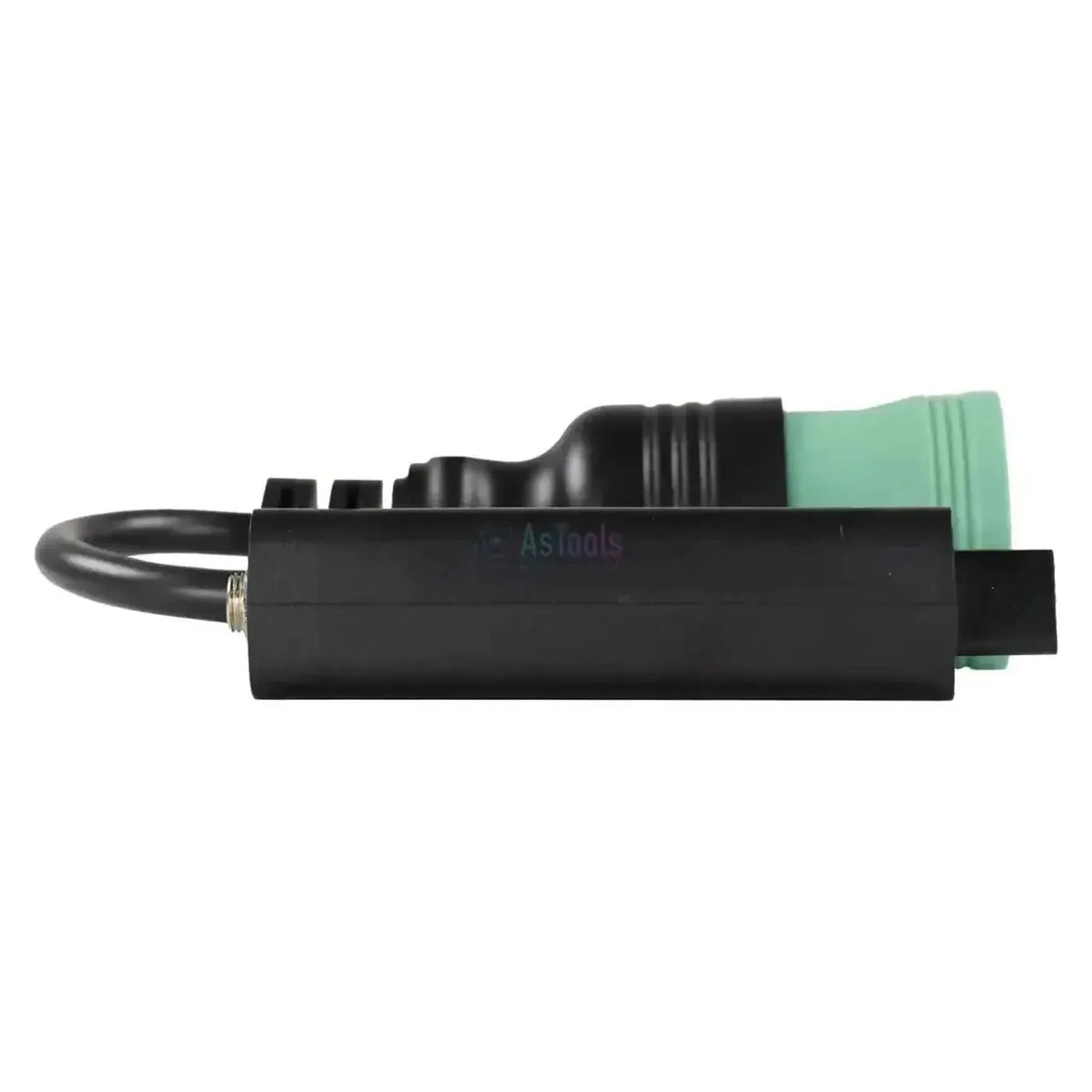

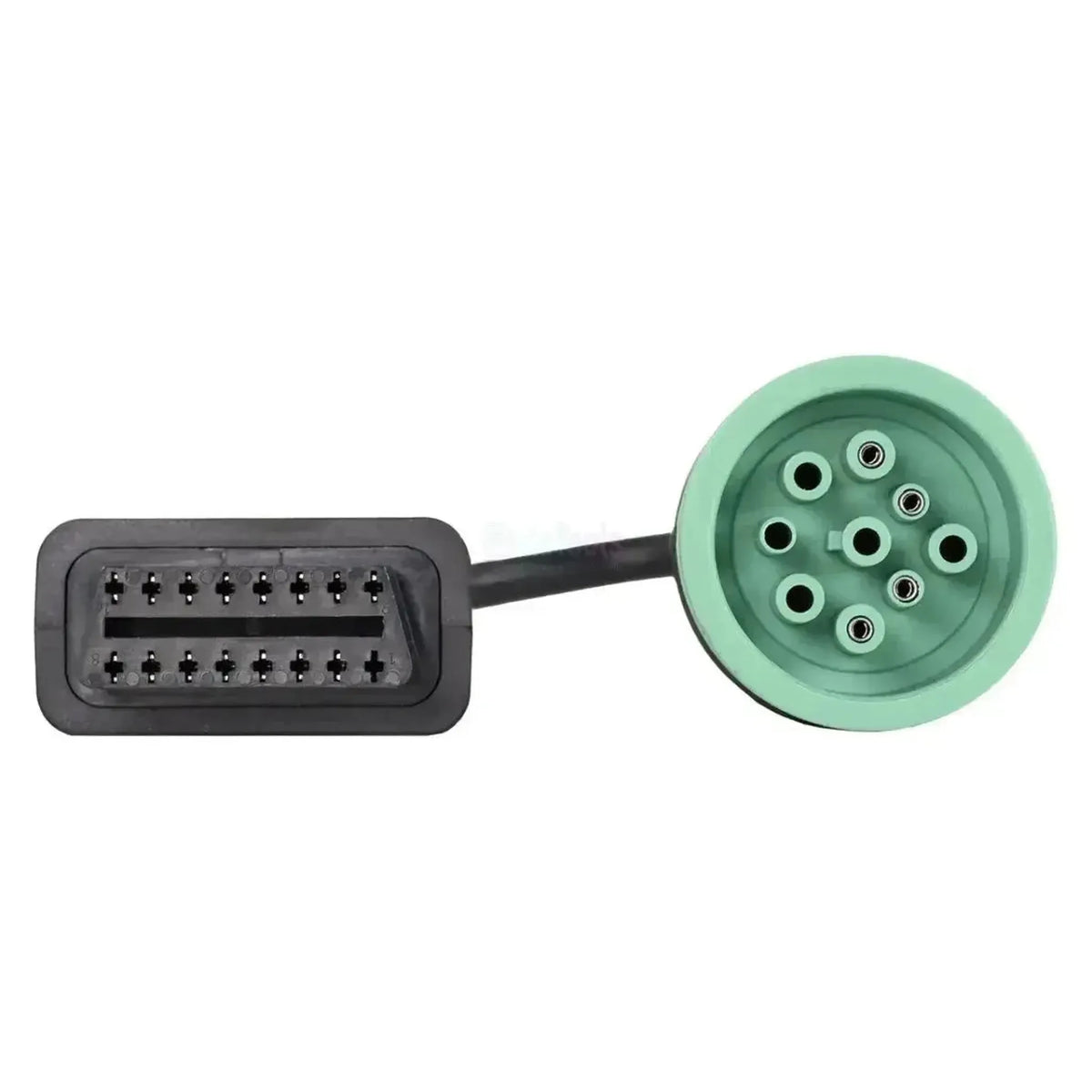

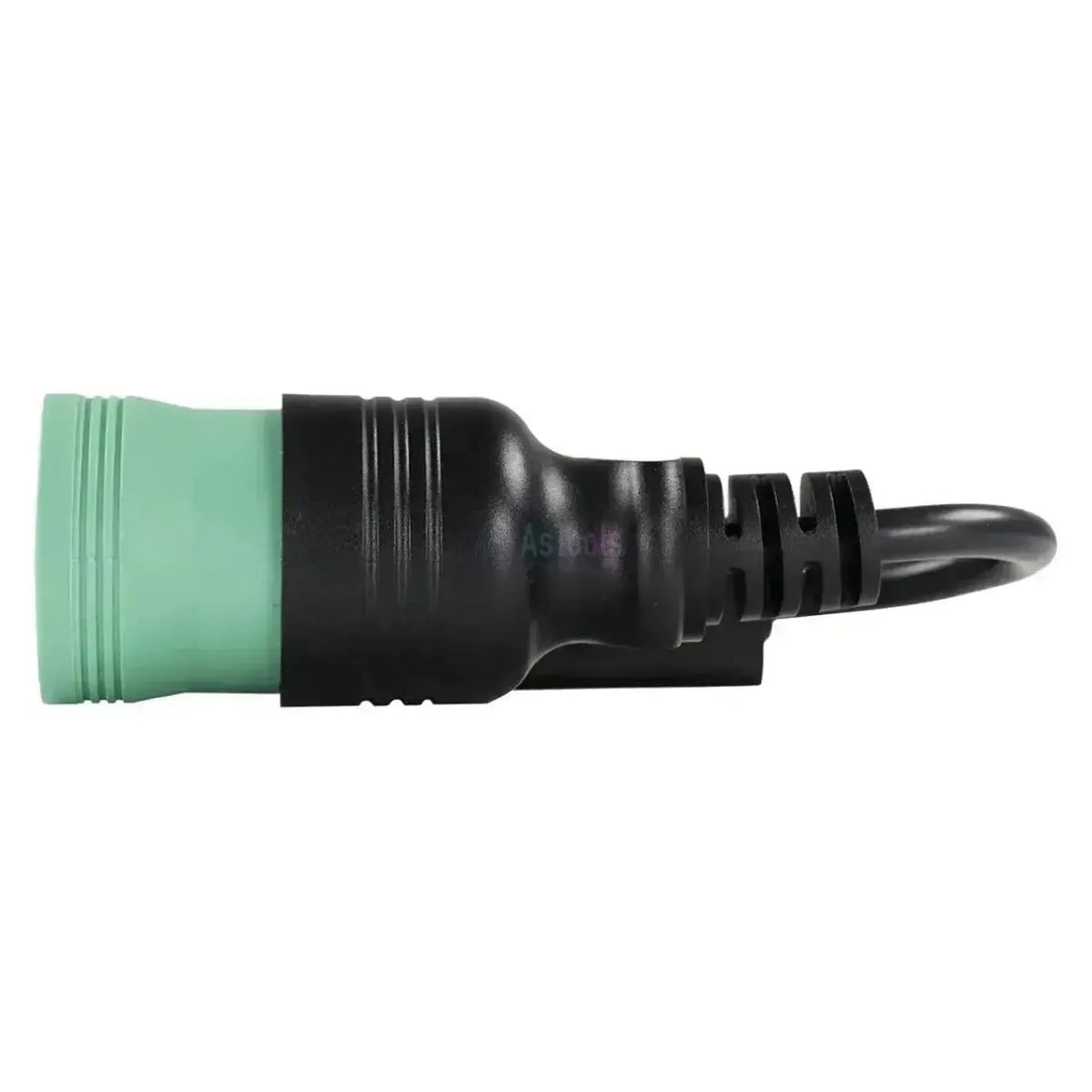

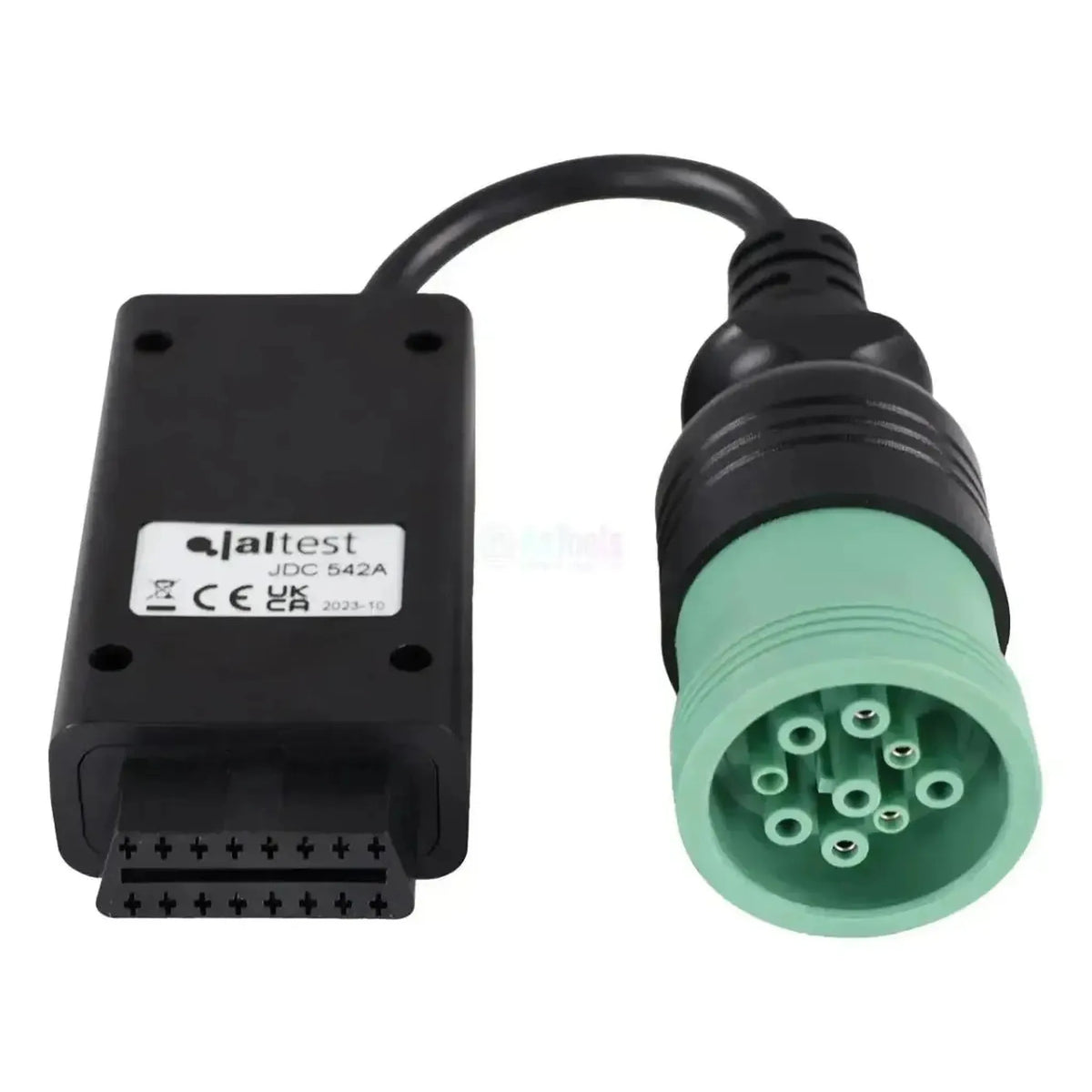

Jaltest JDC542A -kaapeli yhdistää Liebherr-teollisuusdieselmoottoreiden pyöreän 9-nastaisen diagnostiikkakytkennän Jaltest-laitteistoosi. Laiteliitäntöpuolella on pyöreä liitin, jossa on mintunvihreä 9-nastainen liitinosa ja mutterikierteen lukitus. Liitäntöpuolella kaapeli päättyy 16-nastaisen OBD2-liitin sisään ja pituus on 28–30 cm.

Tämä liitäntä sijaitsee moottorissa tai sen mukaisessa kaapelisuojassa, joten siihen pääsee myös paikallaisissa asennoissa ja aggregaateissa ilman ajoneuvodiagnostiikan liitäntää. Jaltest-ohjelmisto avaa moottorinohjausyksikön: ECU2-HD, ECU3, LIDEC1 tai LH ECU UPCR, riippuen moottorityypistä ja sukupolvesta. Kolmen ensimmäisen kohdalla kunnossapito-ohjeita on saatavilla virheisiin, mittausarvoihin ja ECU-tietoihin liittyen. LH ECU UPCR:n kohdalla näitä ei ole. Kaapeli kuuluu Jaltest OHW -kategoriaan.

VAHVUUDET

✔Kattaa neljä moottorinohjausyksikköä: ECU2-HD, ECU3, LIDEC1 ja LH ECU UPCR.

✔Toimii koko D-sarjassa, nelisylinterisistä D 834 ja D 924 -moottoreista suuriin V-moottoreihin D 95xx-, D 96xx- ja D 98xx-sarjoissa.

✔Käytettävissä moottoreissa paikallaisissa asennoissa ja aggregaateissa, joissa ei ole ajoneuvodiagnostiikan liitäntää.

✔Ei rakennusvuoden rajoitusta: Teollisuus- ja paikallimoottoreille ei ole koskaan määrätty OBD-liitäntää, joten tämä liitin toistuu useiden sukupolvien ajan.

HUOMIOITAVAA

✕Kattavuus koskee vain moottorinohjausjärjestelmää. Koneen, voimansiirron ja hydrauliikan ohjausyksiköihin et pääse sen kautta.

✕LH ECU UPCR -yksikön osalta kunnossapito-ohjeita ei ole saatavilla, kolmen muun osalta on.

✕Vain pyöreälle 9-napaisen moottoriliitännälle, jossa on mintunvihreä kontaktiholkki. Liebherrin suorakaiteen muotoinen 6-napainen koneen liitäntä toimii JDC551A -kaapelilla.

✕Tämä versio kuuluu Jaltest Link V8.1 -ohjelmistoon, ei V9:ään.

Sovellukset ja toiminnot

Tämän yhteyden kautta voit Jaltest-ohjelmistolla käyttää Liebherr-moottorin moottorinohjausyksikköä. Mitä neljästä säätöyksikkötyypistä laitteessa on, riippuu moottorin tyypistä ja sukupolvesta. Alla olevat yksiköt sisältyvät Liebherr-kattavuuteen, ja kussakin yksikössä näkyvät saatavilla olevat toiminnot.

Ohjausyksiköt, joihin pääset

ECU2-HD, moottorinohjausyksikkö: Virheisiin, mittausarvoihin, ECU-tietoihin ja kunnossapito-ohjeisiin.
ECU3, moottorinohjausyksikkö: Seuraava sukupolvi, samoilla toiminnoilla.
LIDEC1, moottorinohjausyksikkö: Liebherrin moottorinohjaus, kunnossapito-ohjeet kuuluvat kattavuuteen.
LH ECU UPCR, moottorinohjausyksikkö: Virheisiin, mittausarvoihin ja ECU-tietoihin, mutta ei kunnossapito-ohjeisiin.

Mitä voit tehdä

Lukea ja tyhjentää vikakoodit: Lue ohjausyksikön vikamuisti häiriön kuvauksineen.
Mittausarvojen katseleminen: Liitettyjen anturien nykyiset arvot numeroina ja kaavioissa.
Tarkista kunnossapito-ohjeet: Saatavilla ECU2-HD:ssä, ECU3:ssa ja LIDEC1:ssa. LH ECU UPCR:ssä ei ole.

Yhteensopivat ajoneuvot ja sovellukset

Ratkaiseva tekijä on liitin, ei kone. Tämä kaapeli kuuluu Liebherrin teollisuuden dieselmoottoreille, joissa on pyöreä 9-napainen liitäntä. Sitä tunnistat mintunvihreästä kontaktiholkista, jossa on yhdeksän kontaktipussia. Tarkista se moottorista itsestään ennen tilaamista. Alla luetellut moottoriblokkit ovat Liebherr-kattavuudessa.

Liebherr:

D 834 (nelisylinderinen teollisuusmoottori)
D 846 ja D 856 (V-moottori)
D 924 (nelisylinderinen teollisuusmoottori)
D 934 (nelisylinderinen teollisuusmoottori)
D 936 (kuusisylinderinen teollisuusmoottori)
D 944 ja D 946 (V-moottori)
D 964 ja D 976 (V-moottori)
D 95xx-, D 96xx- ja D 98xx-sarja (suuret V-moottori, esimerkiksi D 9508, D 9512, D 9612 ja D 9816)

💡

Hyvä tietää: 9-napainen liitäntä sijaitsee moottorissa tai sen kaapelisuojassa, myös aggregaateissa ja paikallaisissa asennoissa. Näille moottoreille ei ole koskaan määrätty OBD-liitäntää, joten rakennusvuosi kertoo vähän. Jos kaapissa tai konehuoneessa on musta suorakaiteen muotoinen 6-napainen liitin, jossa on lukitus, se on koneen liitäntä JDC551A -kaapelista. Tarkista moottorista itsestään, mikä liitäntä sinulla on ennen tilaamista.

Pakkauksen sisältö

1x Jaltest (JDC542A) | Liebherr 9-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Tekniset tiedot

Spesifikaatio	Kuvaus
Merkki	Jaltest (Cojali)
Viitteellinen numero	JDC542A
Tyyppi	Sovitinkaapeli
Soveltuvuus	Liebherr teollisuuden dieselmoottorit (D-sarja)
Pituus	28–30 cm
Laitteisto	Jaltest Link V8.1
Moottorin puolen liitäntä	9-nastainen OBD (pyöreä, vihreä kontaktisäiliö, yhdeksän kontaktiholkkia)
Laitteen puolen liitäntä	16-nastainen OBD2
Ohjainyksiköt	ECU2-HD, ECU3, LIDEC1 ja LH ECU UPCR (moottoriohjaus)
Segmentti	Polttomoottorit
Jaltest-moduuli	Jaltest OHW (rakentamisen ja maasiirron koneet)
Osa kaapelisetistä	OHW-kaapelistisarja täydellinen (70002026)
