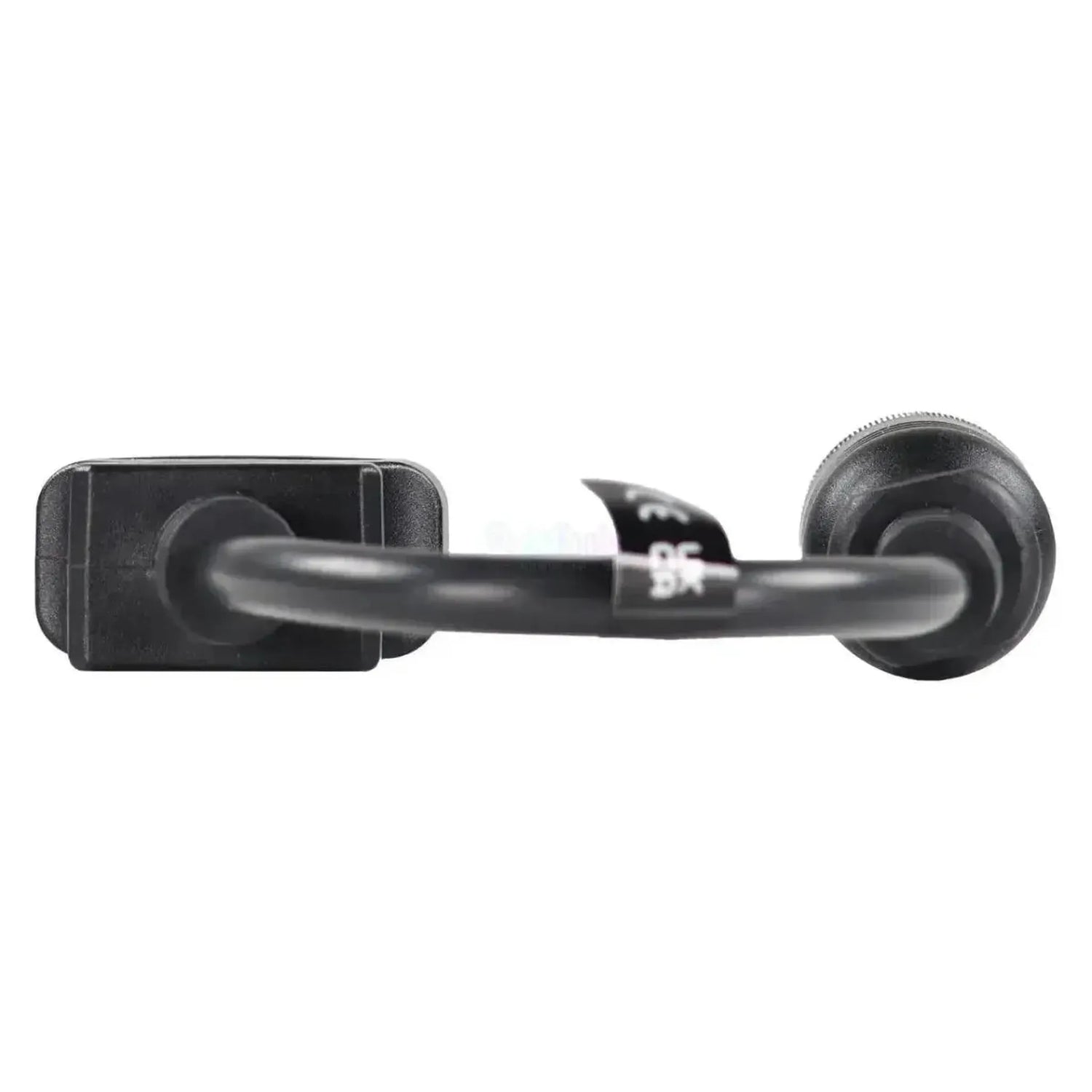

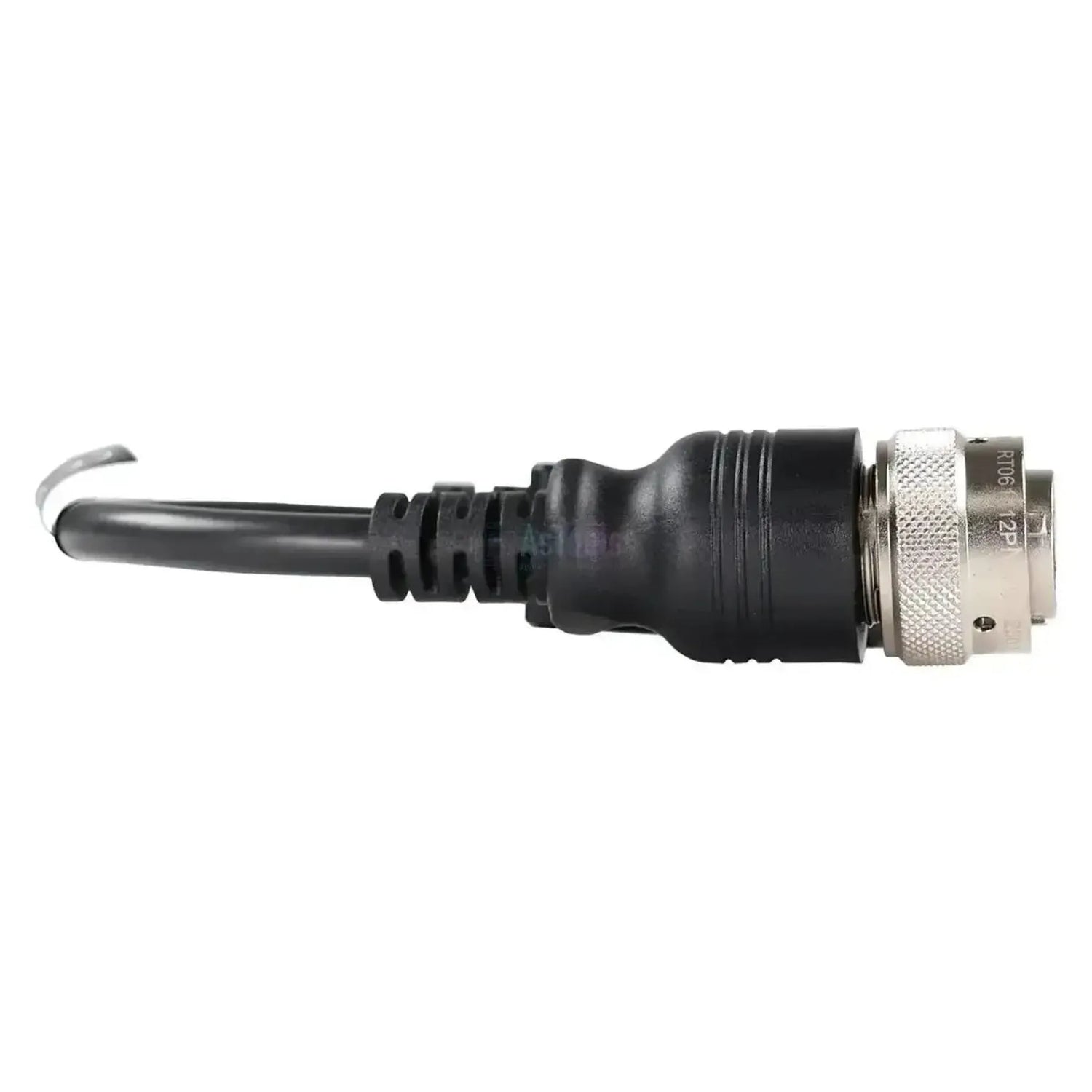

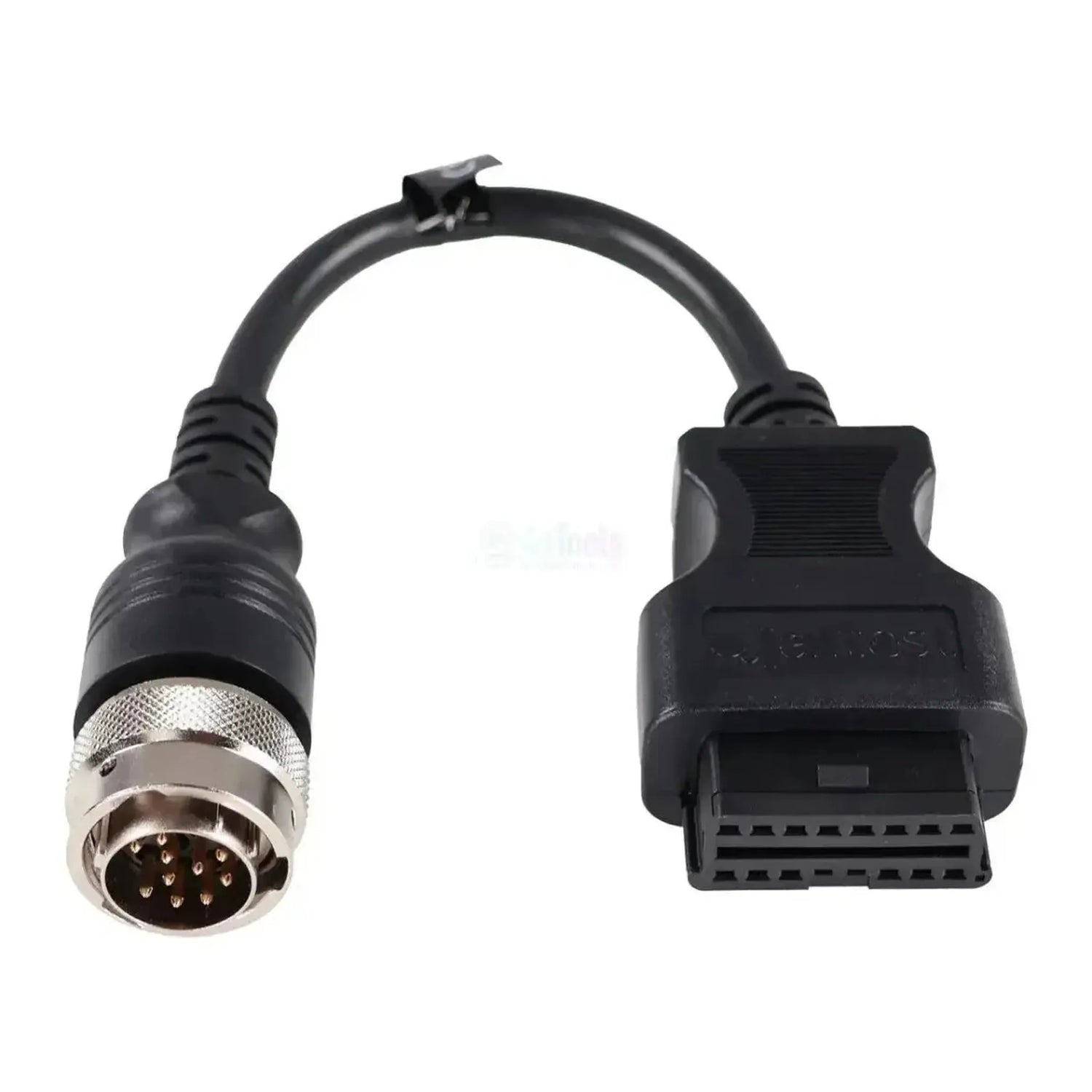

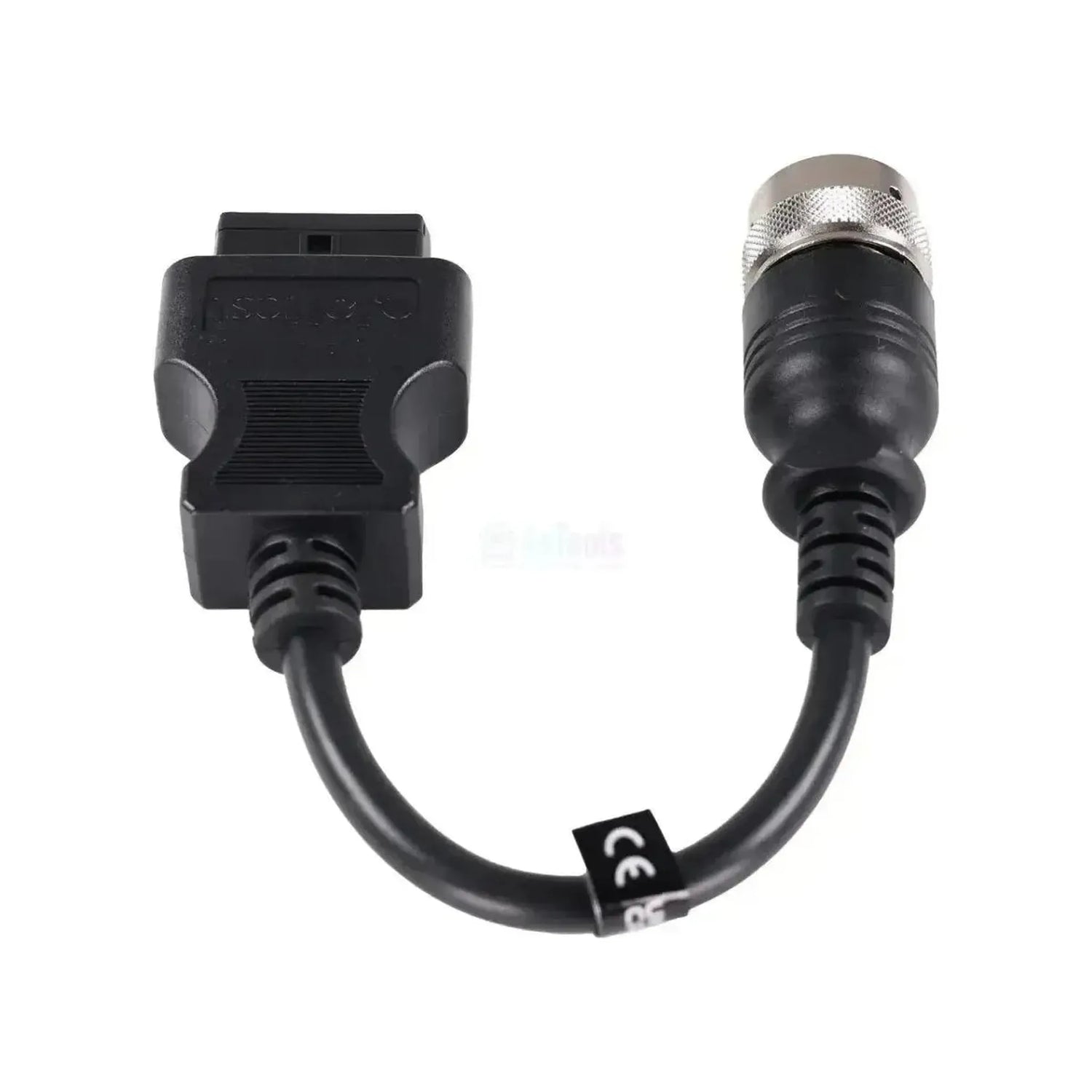

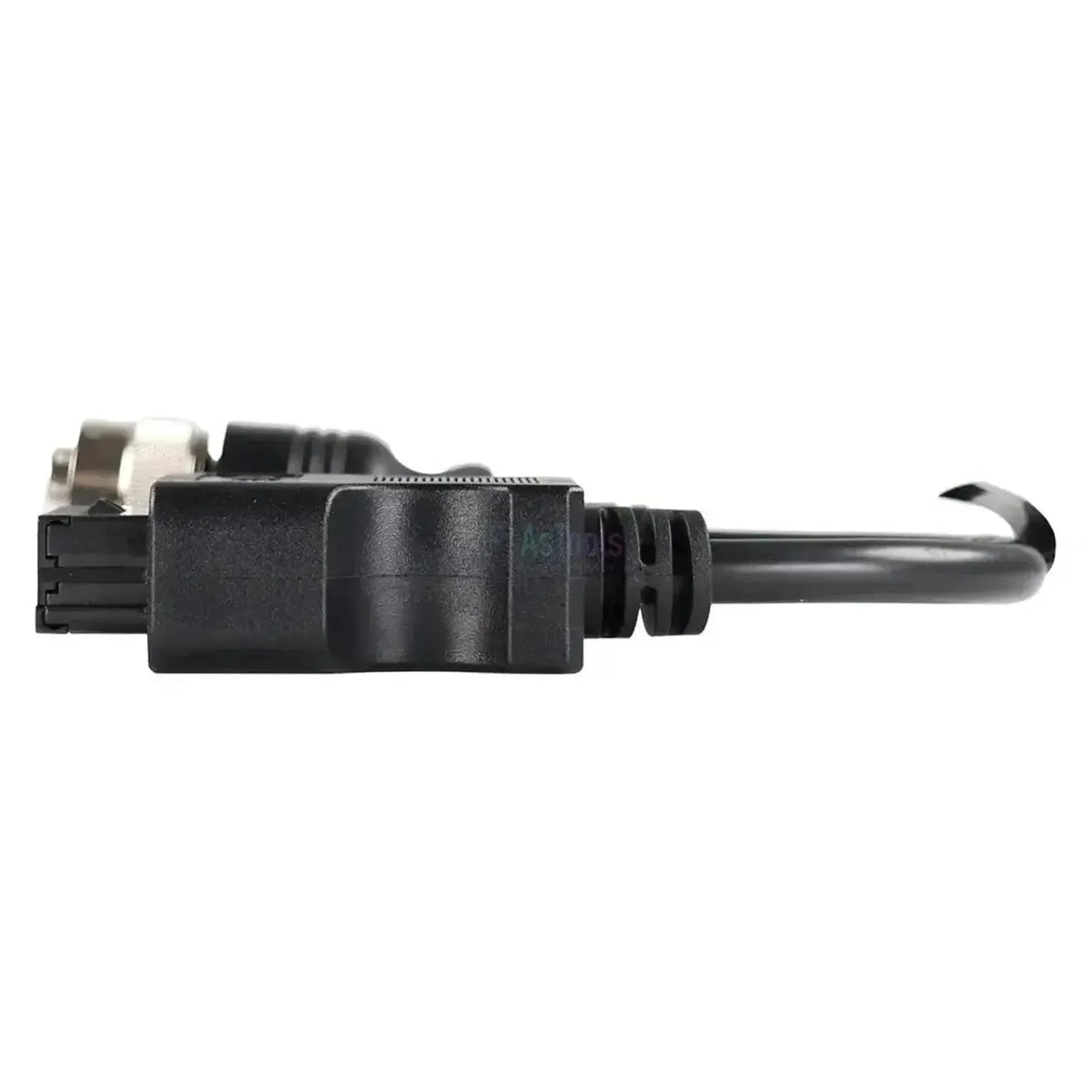

Jaltest JDC504A yhdistää Deutz-moottoreiden **12-nastaisen diagnostiikkaliitännän** Jaltest-diagnostiikkakabelin **16-nastaisen OBD2-liittimen** kanssa. Koneen puolella on **pyöreä Amphenol-liitin**, jonka **metallivaipassa** on reikäinen kytkinrengas; siinä on **kaksitoista kullattua nasatappia**, jotka ovat väljästi erillään toisistaan mustassa pidikkeessä. Tämä liitäntä kuuluu moottoriin ja sijaitsee **moottoriblokilla tai sen vieressä**. Koska Deutz toimittaa moottoreitaan kymmenille koneenvalmistajille, löydät saman liittimen monien eri valmistajien koneista. Johdossa on **28–30 cm** pituus ja se tulee suoraan molemmista liitiristä.

Kun yhteys on muodostettu, diagnostiikkaväline saavuttaa peräkkäiset Deutz-moottorin hallintayksiköt: **EMR2 - EDC**, **EMR3 - EDC 7 UC31**, **EMR3 - EDC 16 UC40** ja **EMR4 - EDC 17 CV52**. Kattavuuden ero ilmenee huollossa: kaksi uusinta yksikköä näyttävät virhekoodien ohella myös **huoltovälit**, kun taas kaksi vanhempaa eivät. **Komponenttien ohjaus** ei sisälly minkään näiden hallintayksiköiden kattavuustaulukkoon. Kaapeli kuuluu **Jaltest AGV:hen (maatalous), Jaltest OHW:hen (rakentaminen ja maastokäyttö) ja Jaltest MHE:hen (sisäinen kuljetus ja trukit)**.

VAHVUUDET

✔Saavuttaa koko Deutz-moottorin hallintayksiköiden valikoiman Jaltest-kattavuudesta: **EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 ja EMR4 - EDC 17 CV52**.

✔**EMR3 - EDC 16 UC40:ssa** ja **EMR4 - EDC 17 CV52:ssa** näkyvät virhekoodien lisäksi myös **huoltovälit**.

✔Kattaa sekä vanhemmat **1015-, 2012- ja 2013-sarjat** että nykyaikaisen **TCD-moottorivälineistön**.

✔Soveltuu maatalouteen, rakentamiseen ja sisäiseen kuljetukseen: Deutz-moottorin hallintayksikkö kuuluu **Jaltest AGV:hen**, **OHW:hen** ja **MHE:hen**.

HUOMIOITAVAA

✕Jokainen hallintayksikkö ei tarjoa samaa: Huoltovälit sisältyvät **EMR3 - EDC 16 UC40:n** ja **EMR4 - EDC 17 CV52:n** kattavuuteen, mutta eivät **EMR2 - EDC:hen** ja **EMR3 - EDC 7 UC31:een**.

✕Deutz-moottorin hallintayksiköissä ei ole **komponenttien ohjausta** kattavuustaulukossa.

✕Koskee vain **pyöreää 12-nastaista Deutz-liitintä**; 19-nastaista Deutz-liitäntää varten Jaltest tarjoaa **JDC570A:n**.

✕Kattavuus sisältää yksinomaan **moottorin hallintayksiköitä**: Vaihteisto, hydrauliikka ja muut koneen hallintayksiköt käyttävät omaa diagnostiikkaliitäntäänsä.

Sovellukset ja toiminnot

Tämän yhteyden kautta käytät Jaltest-ohjelmistoa Deutz-moottoreiden **moottorin hallintayksikköön**. Jaltest erottaa peräkkäiset **EMR-sukupolvet**, joista jokaisella on oma toimintovalikoimansa. Alla olevat yksiköt tulevat **Deutz-kattavuudesta**.

Ohjausyksiköt, joihin pääset

**EMR2 - EDC, moottorin hallintayksikkö:** Vanhempi Deutz-moottorin hallintayksikkö muun muassa 2013-sarjassa, virhekoodeja, mittausarvoja ja ECU-tietoja sisältävä.
**EMR3 - EDC 7 UC31:** Kolmannen sukupolven common-rail-versio.
**EMR3 - EDC 16 UC40:** Toinen EMR3-variantti; tässä huoltovälit sisältyvät myös kattavuuteen.
**EMR4 - EDC 17 CV52 Deutz:** Nykyaikainen common-rail-moottorin hallintayksikkö muun muassa raskaammissa TCD-moottoreissa.

Mitä voit tehdä

Virhekoodien lukeminen ja tyhjentäminen: Ohjainyksikön virhemuistin lukeminen vian kuvauksella ja sen tyhjentäminen korjauksen jälkeen.
Mittausarvojen katseleminen: Ohjaimen anturien nykyiset arvot, joille voidaan asettaa hälytyskriteerit poikkeamiin normaalialueelta.
**Huolto:** Moottorin huoltovälit tarkastetaan ja asiaan liittyvät työt kirjataan raporttiin. Saatavilla EMR3 - EDC 16 UC40:ssa ja EMR4 - EDC 17 CV52:ssa.
**Ei kattavuudessa:** Komponenttien ohjausta ei ole missään Deutz-moottorin hallintayksiköiden taulukossa.

Yhteensopivat ajoneuvot ja sovellukset

**Ratkaiseva tekijä on liitin, ei kone.** Deutz toimittaa moottoreitaan erillisinä käyttölaitteina, joten **moottorisen sarjan** määrää, mitä johtoa tarvitset, ei koneen valmistajaa. Alla olevat **sarjat** ovat Jaltestin kattavuudessa; näet, mikä liitin moottoriisi sopii, **liitännän nastakentästä**.

**Deutz:**

**1015-sarja:** BF6M 1015 C ja BF8M 1015 CP
**2012- ja 2013-sarja:** BF4M 2012, BF6M 2012C, BFM 2013, BF4M 2013, BF6M 2013 ja TCD 2012/2013 L04 ja L06
**TCD-sarja kompakti:** TCD 2.2, 2.9, 3.6, 4.1, 5.1, 5.2, 6.1, 7.7 ja 7.8, sekä TD- ja TTCD-muunnelmat
**TCD-sarja raskas:** TCD 9.0, 10.7, 12.0, 12.8, 13.5, 15.6, 16.0 ja 18.0 sekä V-moottori TCD 2015 V08 ja TCD 2016 V16
**Kaasumoottori:** G 2.2 ja G 2.9
Asennettu maatalous-, rakennus- ja nostokoneisiin sekä paikallaisiin asennuksiin

💡

**Hyvä tietää:** 12-nastaisen version tunnistat **pyöreästä metallisesta Amphenol-liittimestä, jossa on kaksitoista väljästi sijoitettua nastaa**. 19-nastainen Deutz-versio sisältää selvästi tiheämmin täytettävän nastakentän ja toimii **JDC570A:n** kautta. **Laske moottorisi liitännän nastojen määrä ennen tilaamista.**

Pakkauksen sisältö

1x Jaltest (JDC504A) | Deutz 12-nastainen OBD – 16-nastainen OBD2 -adapterikaapeli | Polttomoottori

Tekniset tiedot

Spesifikaatio	Kuvaus
Merkki	Jaltest (Cojali)
Viitteellinen numero	JDC504A
Tyyppi	Sovitinkaapeli
Soveltuvuus	Deutz-moottorit 12-nastaisen diagnoosikytkennän kanssa
Pituus	28 - 30 cm
Laitteisto	Jaltest Link V8.1/V9
Koneen puolen liitäntä	12-nastainen pyöreä Amphenol-liitin, uros
Laitteen puolen liitäntä	16-nastainen OBD2
Ohjainyksiköt	EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 ja EMR4 - EDC 17 CV52 (moottoriohjain)
Segmentti	Polttomoottorit
Jaltest-moduuli	Jaltest AGV (maatalous), Jaltest OHW (rakennus- ja maastokone) ja Jaltest MHE (sisäinen kuljetus ja nostolaitteet)
Osa kaapelisetistä	AGV-kaapelikokonaisuus (70002003), OHW-kaapelikokonaisuus täydellinen (70002026), OHW-kaapelikokonaisuus perus (70002030) ja MHE-kaapelikokonaisuus nostolavoilla ja saavutettavilla laitteilla (70002028)
