Yleiskäyttöinen ELM327 (FT232RL) (HS/MS-CAN Switch) | USB-liitäntäkaapeli
Normaali hinta
€15,95 alv:n kanssa
€13,18 ilman alv:a
Yksikköhinta
Translation missing: fi.products.product.price.unit_price_separator
Ei saatavilla
Takuu suoraan AsTools:lta
Takuu suoraan AsTools:lta
Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.
2 vuoden takuu kaikille tuotteille
2 vuoden takuu kaikille tuotteille
Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.
Helppo palautus
Helppo palautus
Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.
Ammattimainen asiakaspalvelu
Ammattimainen asiakaspalvelu
Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.
AsTools | SKU:
A0141-1
Normaali hinta
€15,95 alv:n kanssa
€13,18 ilman alv:a
Yksikköhinta
Translation missing: fi.products.product.price.unit_price_separator
Ei saatavilla

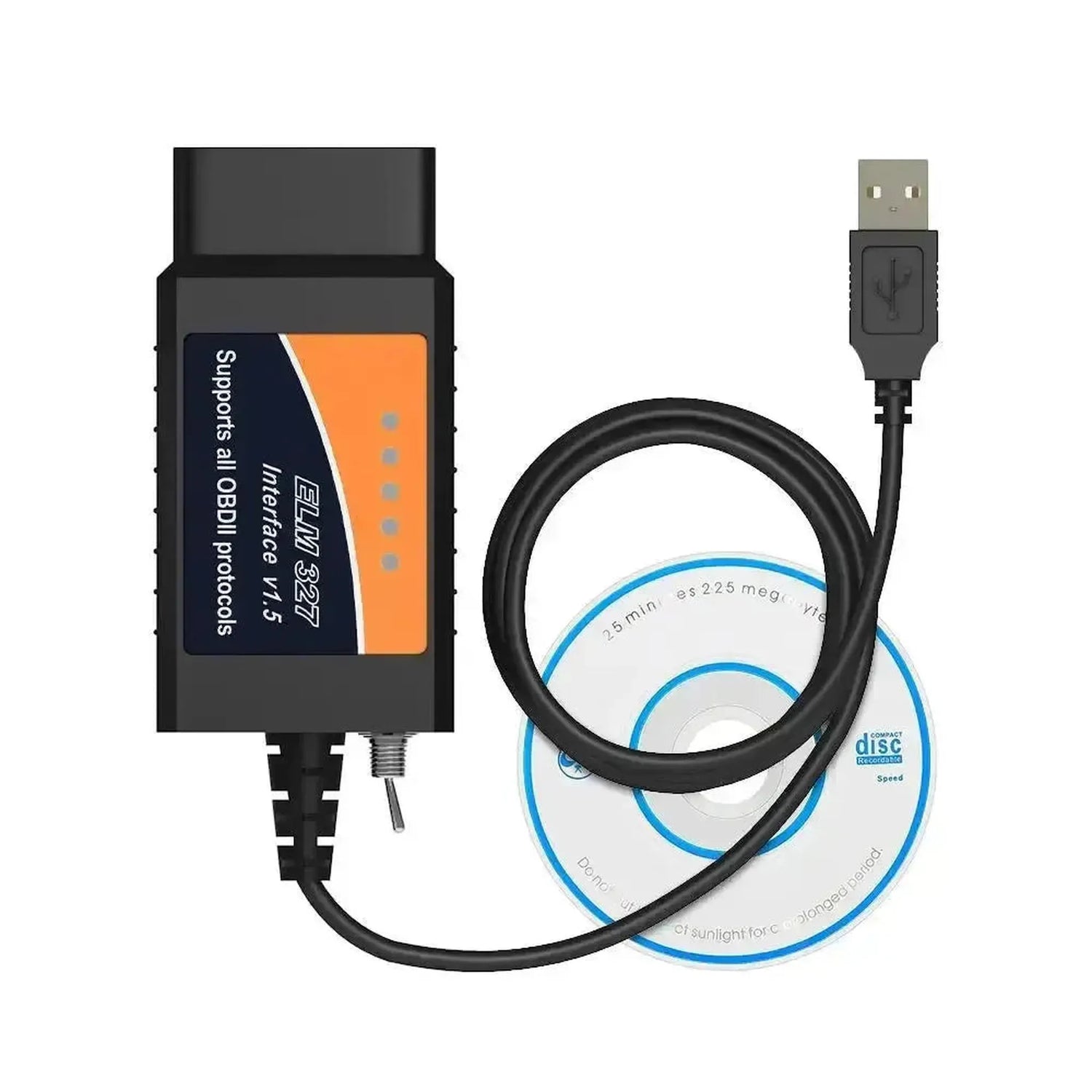

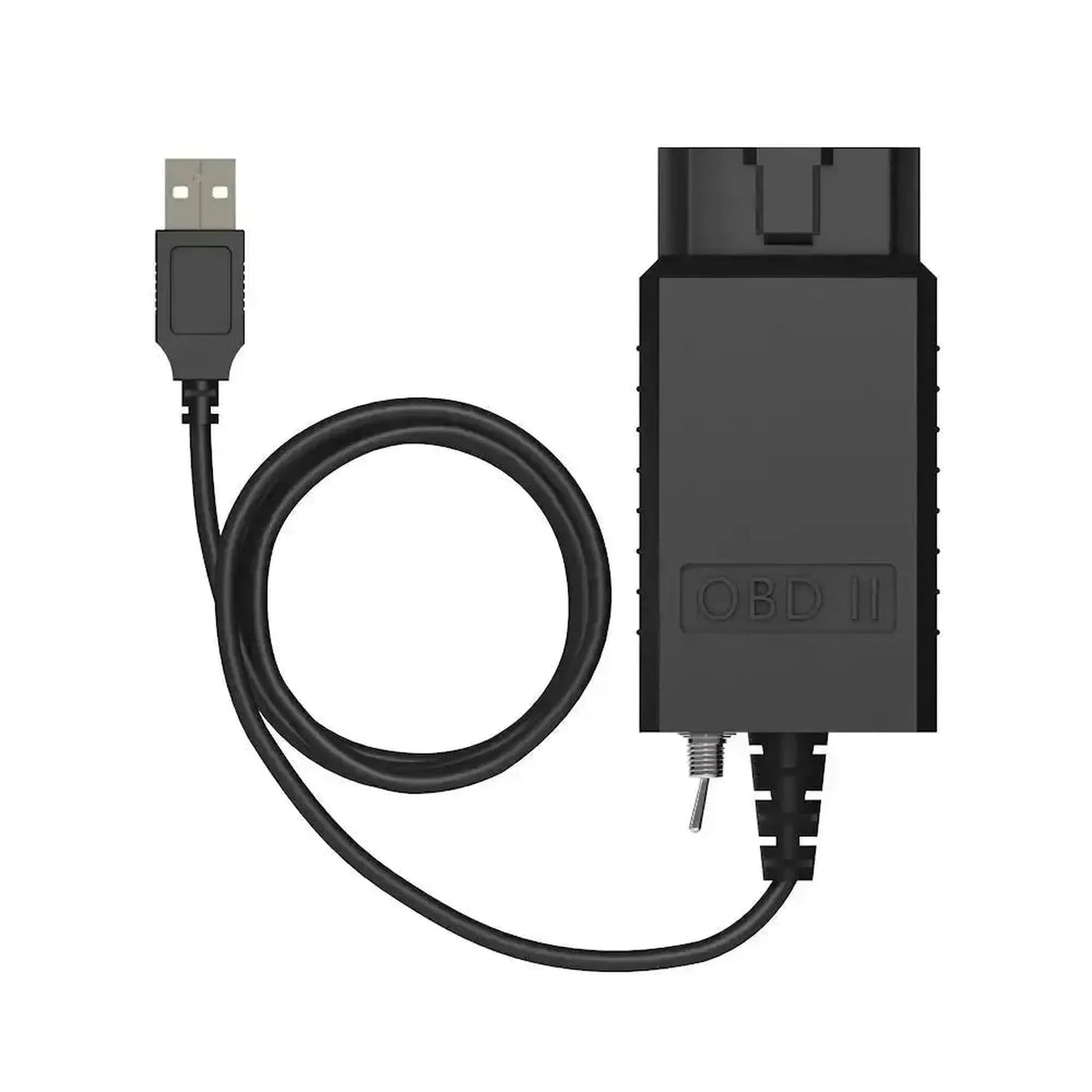

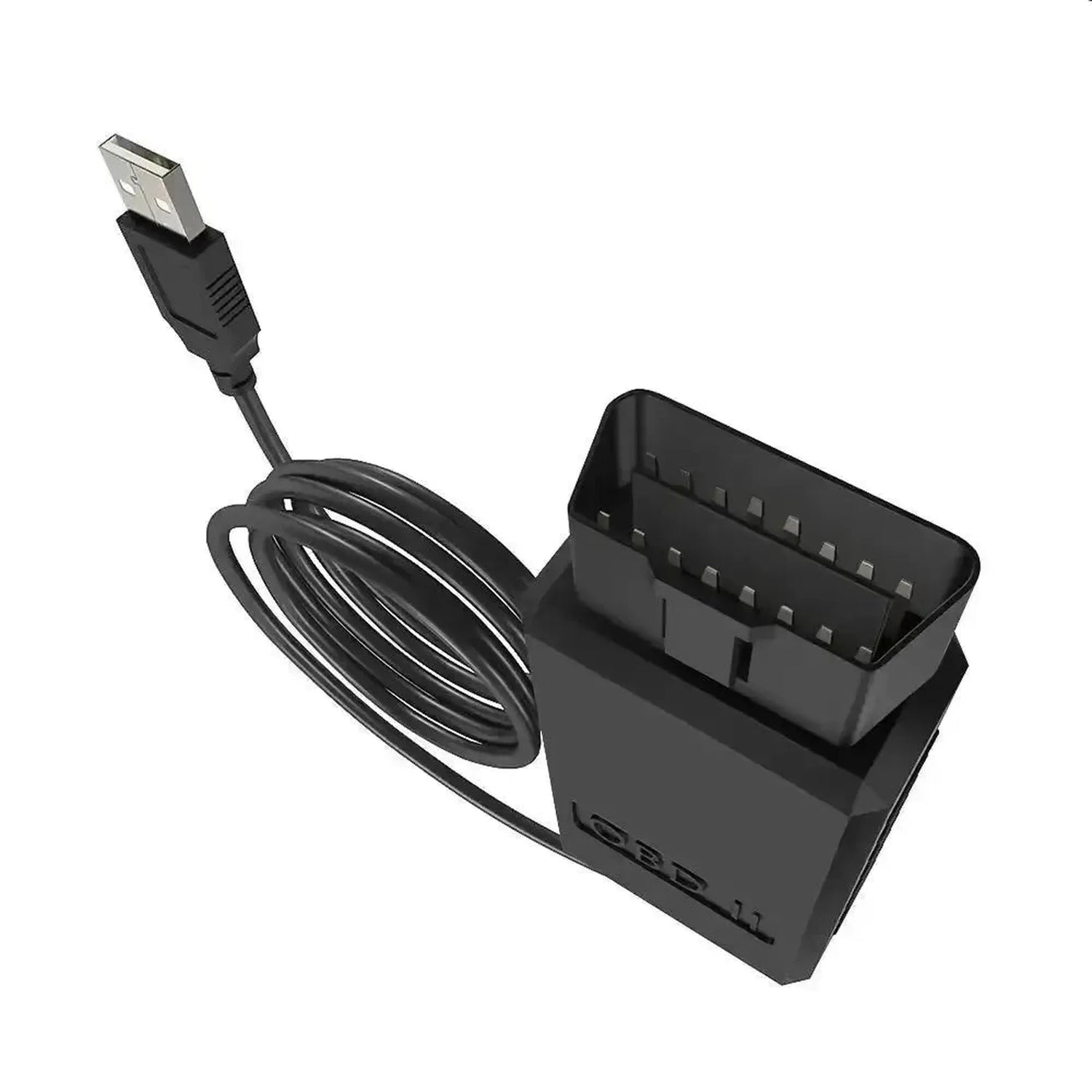

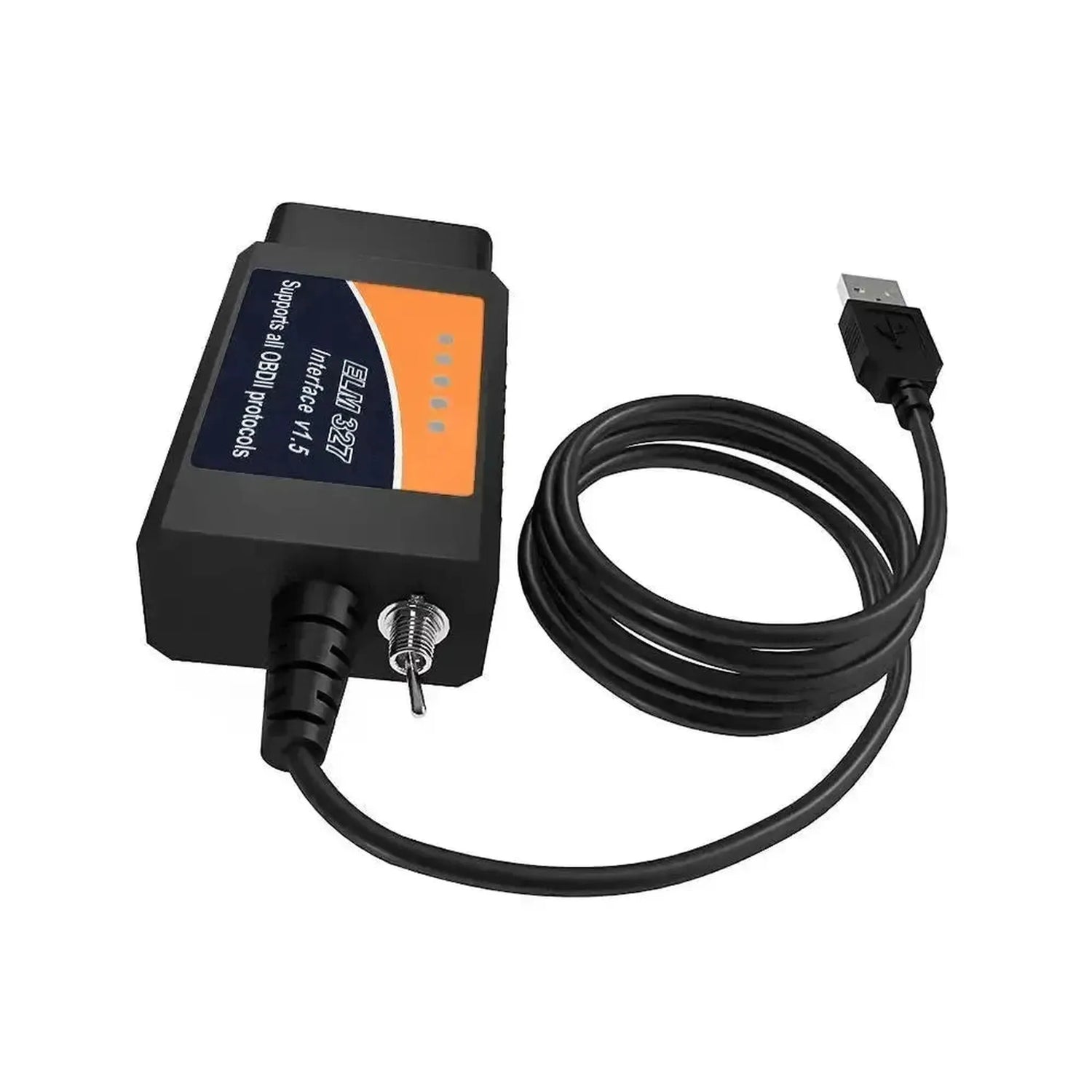

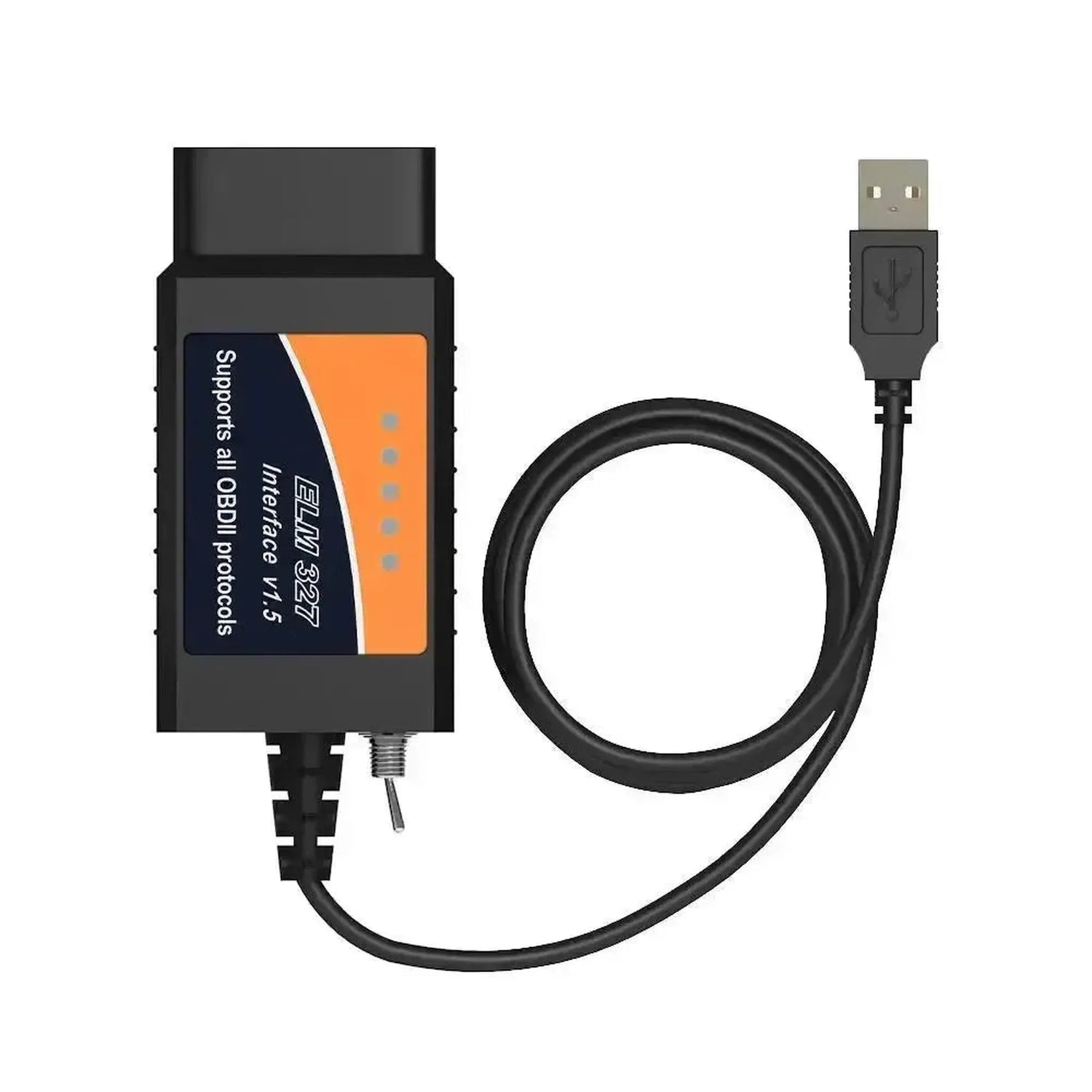

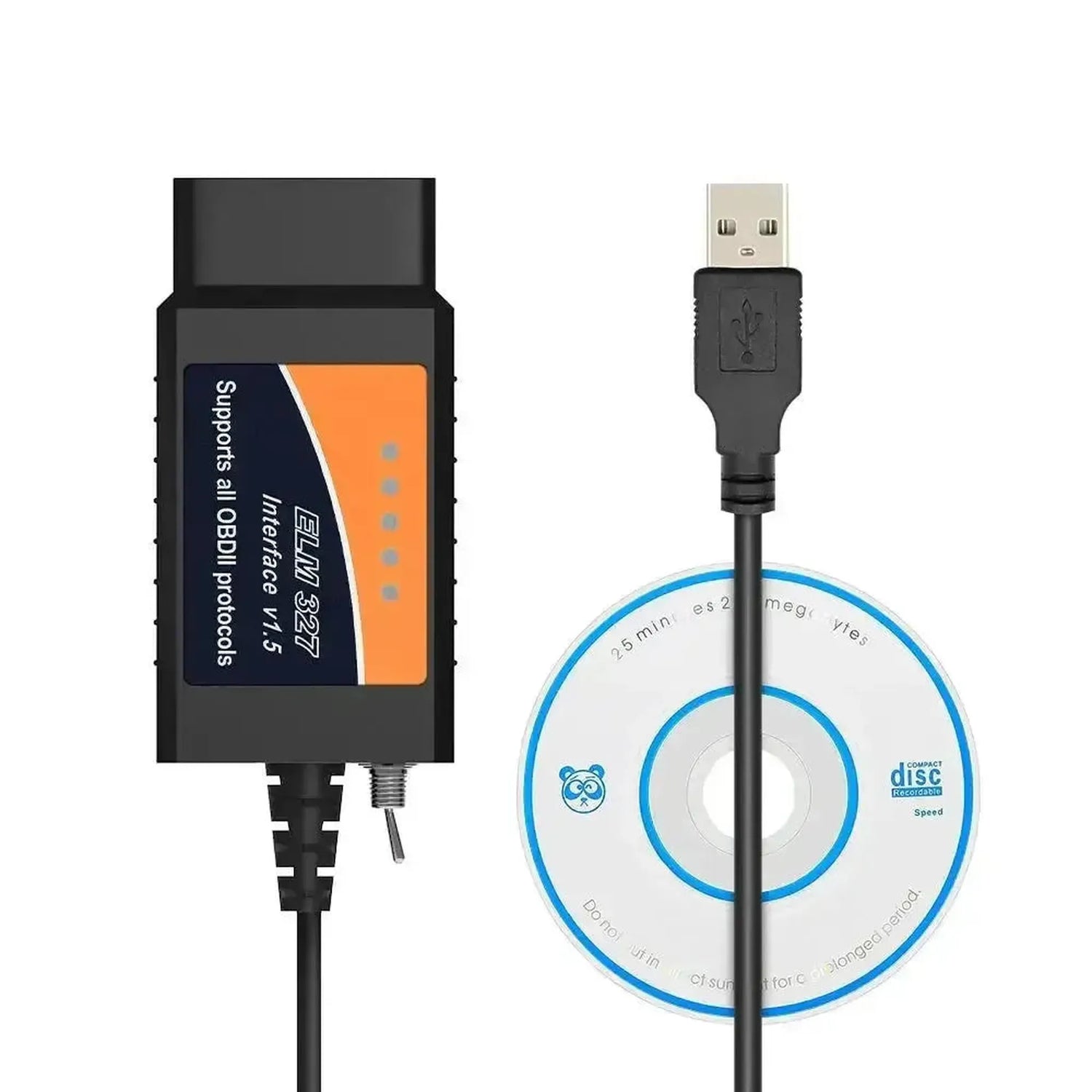

Universaali ELM327 (FT232RL) HS/MS-CAN-kytkimellä on diagnostiikkakaapeli, joka on suunniteltu ajoneuvon ja ulkoisen diagnoosijärjestelmän väliseen sarjayhteyskommunikaatioon. Kaapelissa on vakio 16-nastainen OBD2-liitin ajoneuvon puolella ja USB-A-liitäntä tietokoneen tai kannettavan tietokoneen kytkemiseen. Kaapeliyhteys käytetään pääasiassa ajoneuvon diagnostiikkaan, ajoneuvon parametrien reaaliaikaiseen valvontaan ja moduulin mukauttamiseen sekä konfigurointiin (koodaukseen), erityisesti ajoneuvoissa, joissa on erilliset CAN-verkot.

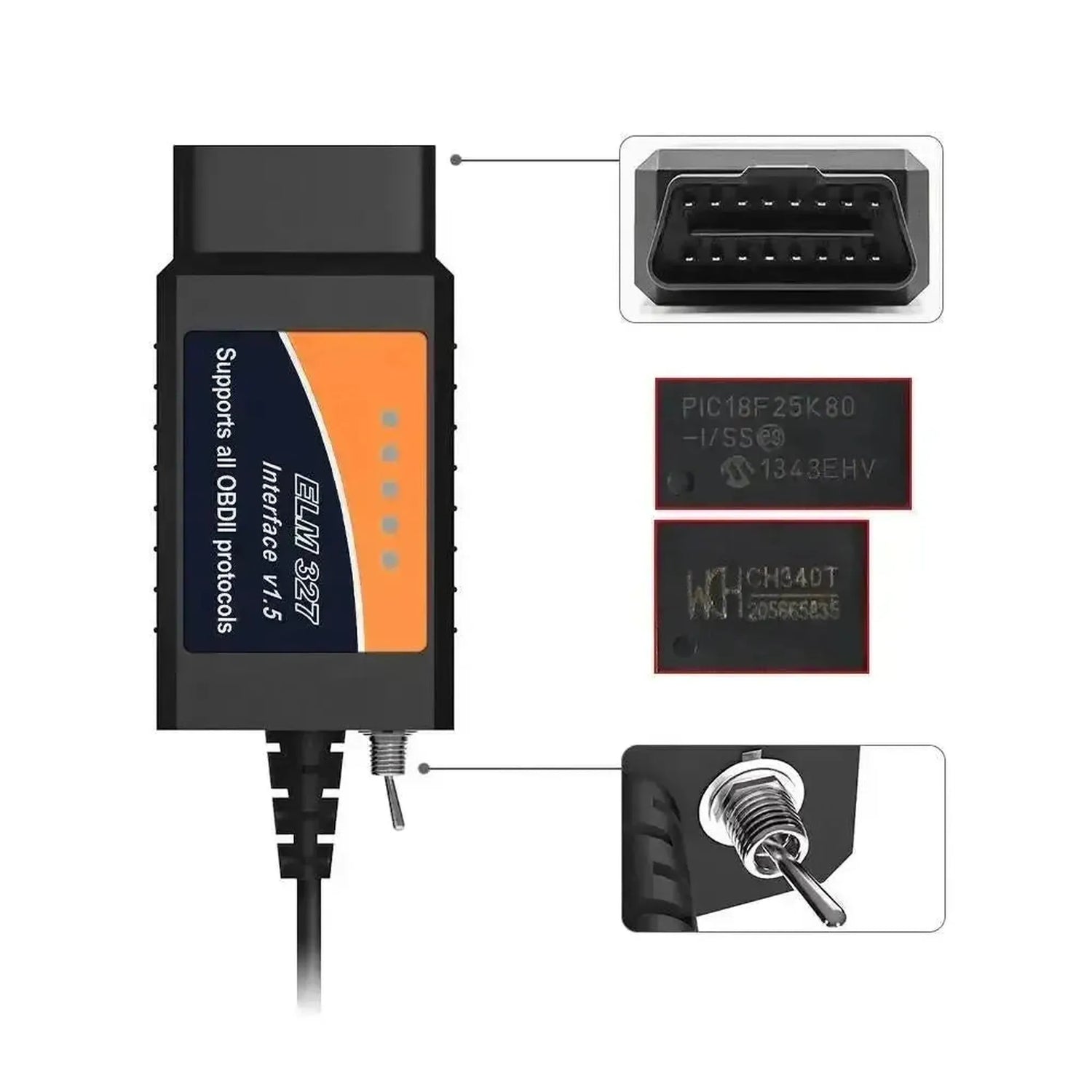

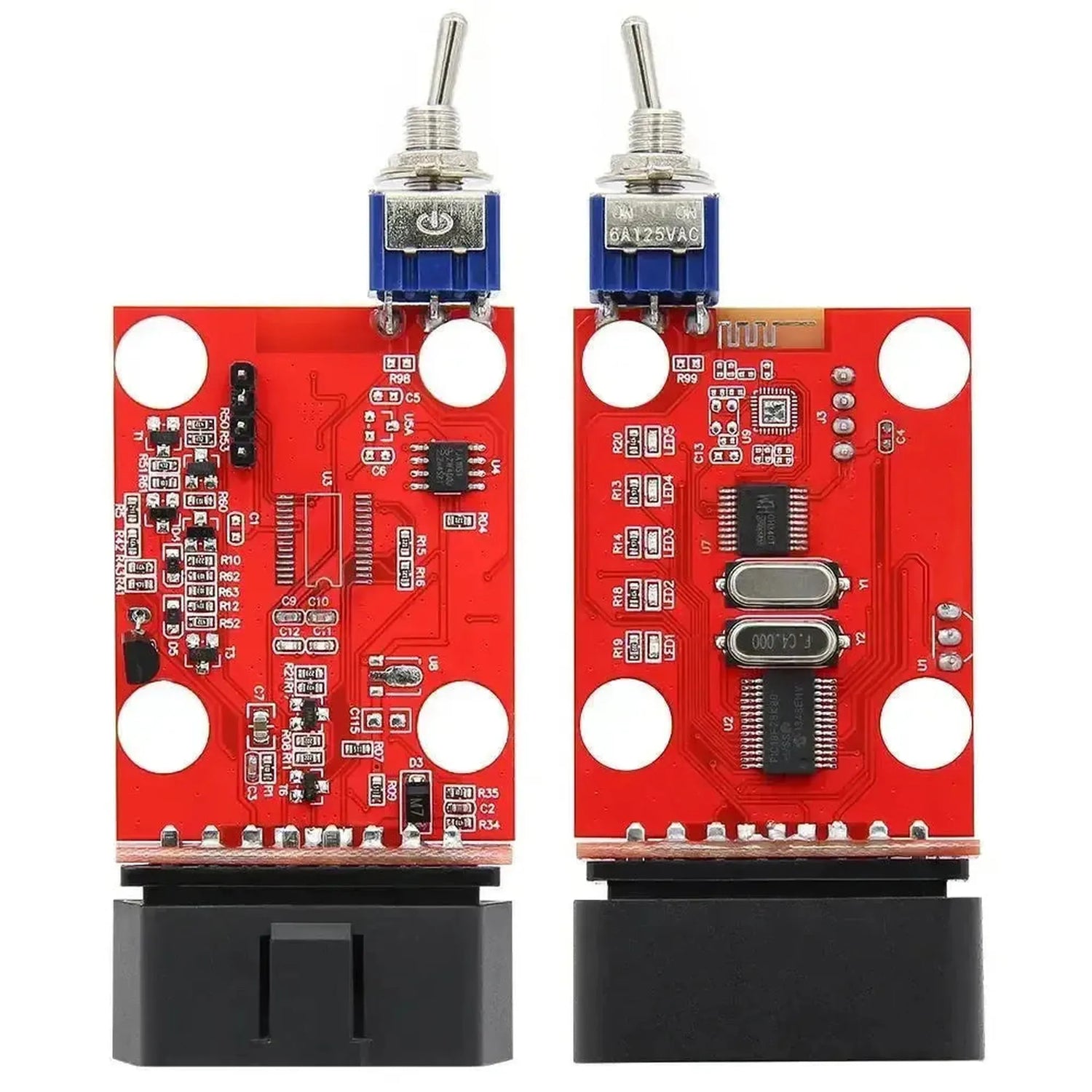

Kommunikaatiosyklin aikana liitäntäkaapeli toimii protokollamuuntimena, joka muuntaa ajoneuvoverkon raakadataa tietokoneen virtuaalisiksi COM-porteiksi. Sisäänrakennettu FTDI FT232RL -siru takaa erittäin vakaan tiedonsiirron, mikä on välttämätöntä ECU:n kirjoitustoiminnoissa. Vakio OBD2-protokollien (kuten K-Line ja ISO-CAN) lisäksi kaapelissa on fyysinen kääntöpainike. Käyttäjä vaihtaa tällä manuaalisesti nastavärityksen HS-CAN (High Speed) -verkon ja MS-CAN (Medium Speed) -verkon välillä, jotka palvelevat voimansiirron moduuleita. Tämä antaa diagnoseohjelmistolle pääsyn erityisiin toissijaisia moduuleihin, kuten karosseriasähköihin (BCM) tai mittaristoon.
VAHVUUDET
✔
Fyysinen vaihto HS-CAN:n ja MS-CAN:n välillä valmistajan spesifisten moduulien käyttöä varten.
✔
FT232RL-siru integraation vakaus pitkäkestoisessa tiedonsiirtossa ja koodauksessa.
✔
ELM327 v1.5 -komentojen tuki, joka säilyttää laajan yhteensopivuuden J1850-protokollien kanssa.
✔
Kaapelillinen USB-yhteys eliminoi signaalihäviön riskin, joka voi ilmetä langattomissa liitännöissä.
HUOMIOITAVAA
✕
Edellyttää manuaalista väliintuloa kytkimellä, kun ohjelmisto sitä pyytää verkon skannauksen aikana.
✕
Liitäntä on riippuvainen ulkoisesta diagnoseohjelmistosta ja käyttöjärjestelmäkohtaisista ajureista toimiakseen.
✕
Ei yhteensopiva mobiilikayttöjärjestelmien kanssa, kuten iOS tai Android, USB-liitännän vuoksi.
Sovellukset ja toiminnot
ELM327 USB-liitäntä kytkimellä tarjoaa laajan valikoiman diagnostiikan mahdollisuuksia käytetyn ohjelmiston mukaan. Seuraavat toiminnot ovat teknisesti tuettuja liitännällä:
- DTC-koodien lukeminen ja poistaminen: Diagnostisten viakoodien havaitseminen ja poistaminen moottorin hallintayksikköstä (ECU) ja toissijaisten moduulien OBD2-standardin kautta.
- Live Data -valvonta: Anturitietojen reaaliaikainen lukeminen, kuten moottorin kierrosluku, jäähdytysnesteen lämpötila, lambda-anturin arvot ja polttoaineen paineet.
- Ajoneuvon konfiguraatio (As-Built Data): Määritystiedostojen lukeminen ja kirjoittaminen ajoneuvon spesifisten valintojen aktivoimiseksi tai poistamiseksi käyttökelpoisen ohjelmiston kautta.
- Palvelutoiminnot: Tuki staattisille regeneraatioille, kalibroinneille ja oppimisarvojen nollauksille eri hallintayksiköissä.
Erityistoiminnot ja mahdollisuudet
Manuaalisen kytkimen lisääminen laajentaa vakio ELM327 -siru toimintoja, jolloin seuraavat erityiset laitteistokyvyt saavutetaan:
- Laitteiston verkkojen vaihto: Fyysinen kytkin siirtää aktiiviset nastal OBD2-liittimessä vakio CAN-väylästä (nastal 6 ja 14) MS-CAN-väylälle (nastal 3 ja 11).
- Pääsy toissijaisiin CAN-moduuleihin: Mahdollistaa viestinnän moduuleihin, jotka eivät ole pääverkossa, kuten GEM-moduuli, ilmastointi ja pysäköintiantrurit tietyillä autojen merkeillä.
- Moduulin alustaminen: Tuki uusien hallintamoduulien parittamiselle tai alustamiselle MS-CAN-verkossa vaihtamisen tai korjaamisen jälkeen.
Yhteensopivat ajoneuvot
Kaapeli toimii vakio OBD2-liitäntänä kaikille EOBD/OBD2-yhteensopivalle ajoneuvoille. Lisätty MS-CAN toiminta on kehitetty ja testattu erityisesti seuraavissa merkeissä:
Ford, Mazda, Lincoln ja Mercury:
- Kaikki MS-CAN-verkon mallit: Soveltuu käytännöllisesti katsoen kaikkiin malleihin vuodesta 2003 nykyiseen päivään, jotka on varustettu erillisellä Medium Speed CAN-väylällä.
- Globaali OBD2-tuki: Bensiinimoottori vuodesta 2001 ja dieselmoottori vuodesta 2004 (EU-markkina).
Yhteensopiva ohjelmisto ja käyttöjärjestelmät
Tämä liitäntäkaapeli vaatii kolmannen osapuolen diagnoseohjelmiston toimiakseen. Laitteisto on optimoitu MS-CAN-verkkoa käyttäviin ohjelmistopaketteihin.
Yhteensopiva ohjelmisto:
- FORScan: Täydellinen ajoneuvun diagnostiikka, konfiguraatiomuutokset ja moduulin ohjelmointi (kytkimen tarvitaan moduulin skannauksessa).
- ELMConfig / Focccus / FF2: Erityiset ohjelmistotyökalut As-Built-tietojen ja piilotettujen valintojen mukauttamiseen Ford- ja Mazda-ajoneuvoissa.
- ScanMaster-ELM / MultiECUScan: Yleiselle OBD2-diagnostiikalle (MultiECUScan:issa mahdollisesti yhdessä ylimääräisten välikaapeleiden kanssa).
Käyttöjärjestelmät:
- Windows: Täysin tuettu (Windows 7, 8, 10 ja 11). Edellyttää virtuaalisen COM-portin (VCP) ajureiden asentamista FTDI-sirujoukkolle.
💡
Hyvä tietää: Asenna ajantasaiset FTDI-ajurit Windows-järjestelmään ennen kuin liität liitännän USB-porttiin. Tarkista ja määritä sitten osoitettu COM-portti diagnoseohjelmiston asetuksissa vakaan viestinnän varmistamiseksi.
Pakkauksen sisältö
- 1 kpl Universaali ELM327 (FT232RL) HS/MS-CAN-kytkimellä | USB-interfacekabel
Tekniset tiedot
| Spesifikaatio | Kuvaus |
|---|---|
| Tuotteen valmistaja | Universaali |
| Tuotteen malli | ELM327 USB FT232RL kytkimellä |
| Ajoneuvon liitäntä | 16-nastainen OBD2 (uros) |
| Ulkoisen järjestelmän liitäntä | USB Type-A |
| Laitteistoversio | v1.5 |
| Sisäänrakennettu siru | FTDI FT232RL (USB:n muuntaminen sarjattaiseksi) |
| Tuetut verkot | HS-CAN, MS-CAN (kytkimen kautta) |
| Tuetut protokollat | ISO 15765-4 (CAN), ISO 14230-4 (KWP2000), ISO 9141-2, J1850 VPW, J1850 PWM |
| Fyysinen kytkin | Kyllä, vaihtaa PIN 6/14 (HS-CAN) ja PIN 3/11 (MS-CAN) välillä |
| Kaapelin pituus | Noin 1,5 metriä |
