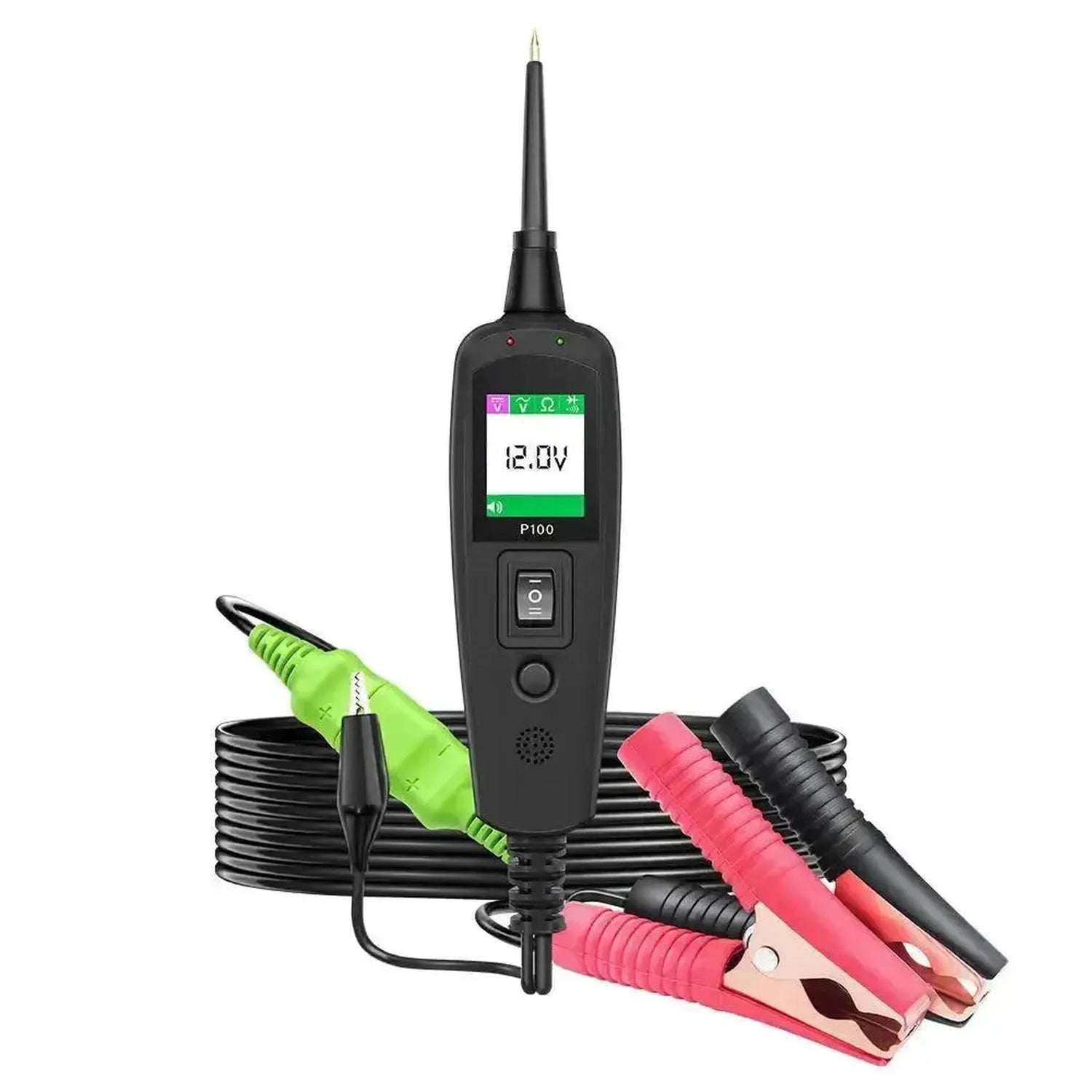

TopDiag P100 -piirianalysaattori on suunniteltu ajoneuvon sähköjärjestelmien diagnostiikkaan jännitealueella 6–30 volttia, joten se soveltuu sekä 12 V:n henkilöautoihin että 24 V:n kuorma-autoihin. Laite syötetään suoraan ajoneuvon akusta mukana tulevien akuklemmojen tai 12 V:n sytytysperän sovittimen kautta. Testattavaan johtoon tai komponenttiin yhdistetään terävällä irrotettavalla testiluotaimella. Sähköisen diagnostiikan yhteydessä testeri käytetään erityisesti jänniteLähteistä, jatkuvuudesta ja plus/maajohtojen olemassaolosta varmistamiseen vianhakua tehdessä.
Käytön aikana testeri toimii aktiivisena diagnostiikkavälineenä, joka mittaa sekä signaaleja että pystyy toimittamaan jännitettä. LCD-näytöllä asentaja lukee AC/DC-jännitteen, resistanssin ja diodit sisältäen parametrit kuten taajuus ja täyttösuhde vaihtojännitteellä. Integroidulla kääntökytkimellä testeri asettaa aktiivisesti plukseen tai maahan komponentin, kuten jäähdytyssiivekkeen, pyyhemoottori tai releet, jotta toiminta voidaan pakottaa ilman ulkoista virtalähdettä. Lisäksi järjestelmä havaitsee välittömästi johdinta kosketettaessa, onko kyseessä plus, maa vai avoin piiri värillisten LED-indikaattoreiden ja akustisen signaalin kautta, mikä yksinkertaistaa johdotusten jäljittämistä ja maavikoja.
VAHVUUDET
✔10 metrin jatkojohdо — Ulottuu koko ajoneuvon pituudelle, moottorintilasta perävaunun pistorasiaan, siirtämättä laitetta.
✔Komponenttien ohjaus kääntökytkimellä — Asettaa plus- tai maajännitteen suoraan kulutuskomponentille toiminnan pakottamiseksi ilman ulkoista virtalähdettä tai jatkojohtoja.
✔Toimii 6 voltista — Laajempi soveltuvuus kuin monet analyysaattorit, jotka alkavat 9 voltista, sopien myös moottoreihin ja klassikkoautoihin.
✔Integroitu työvalo ja säädettävä äänisignaali — Valaisee mittausalueen ja vahvistaa mittaukset akustisesti, joten näytöllä ei tarvitse jatkuvasti katsoa.
HUOMIOITAVAA
✕Älä käytä ohjainlaitteisiin ja tietoliikennejohtoon — Vahingossa annettu suora 12 V:n syöttö CAN-väylälle tai sensorijohdolle vahingoittaa ohjainyksikköä pysyvästi.
✕Neljä mittaustilaa — Tasajännite, vaihtojännite, resistanssi ja diodi; aaltomuotoanalyysiä tai ampeerivirran mittausta varten tarvitaan muuta välineistöä.
✕6–30 voltin alue — Hybridi- ja sähköajoneuvojen korkeajännitejärjestelmät eivät kuulu soveltuvuusalueeseen.
✕Virta ajoneuvosta — Laite ei toimi itsenäisesti; tyhjän akun tapauksessa tarvitaan ulkoinen virtalähde.
Soveltaminen ja toiminnallisuus
TopDiag P100 tarjoaa joukon mittaus- ja testointitiloja päivittäiseen ajoneuvon sähkölaitteiston diagnostiikkaan.

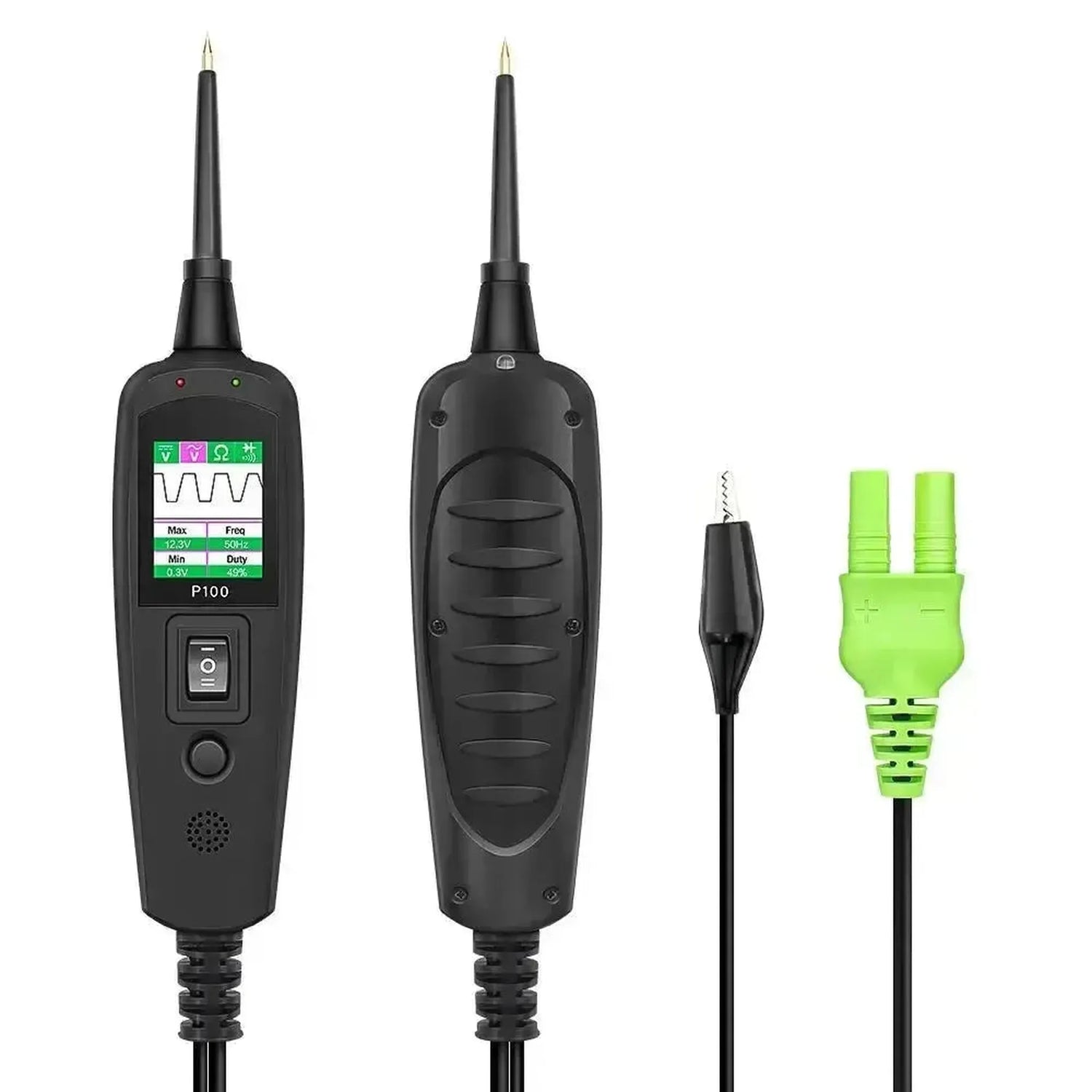

- AC/DC-jännitteen mittaus: Mittaa suoraan tasajännitettä ja vaihtojännitettä piirissä. AC-tilassa näytetään myös taajuus ja täyttösuhde.
- Resistanssin ja diodin testaus: Tarkistaa johdotusten jatkuvuuden, sisältäen OL-näytön keskeytyneellä piirillä, ja vahvistaa diodien oikean johtavuussuunnan sekä estosuunnan jännitteet sähköjärjestelmässä.
- Napaisuuden tunnistus: Tunnistaa välittömästi, onko kosketusjohto plus, maa vai ei yhteyttä, tuettu punaisen tai vihreän LED-indikaattorilla kotelossa.
- Maa- ja kontaktiohjaus: Löytää huonot maayhteydet. Testeri antaa varoitussignaalin korkeasta siirtymäresistanssista maaseen, ilman hankalaa jännitteensäännöstelyn mittausta.
Erityisfunktiot ja mahdollisuudet
Tämä malli sisältää aktiivisia testausominaisuuksia ja integroituja suojauksia, jotka tekevät diagnostiikasta ja vianhakusta tehokkaampia.
- Komponenttien aktivointi: Mahdollistaa kääntökytkimen kautta akkujännitteen tai maajohdon asettamisen suoraan komponentille, jotta toiminta voidaan tarkistaa fyysisesti, asennettuina tai irrotettuna.
- Oikosulkusuoja: Varustettu sisäisellä automaattisella virtakatkaisijalla. Kun piiriä, jolla on oikosulku, ohjataan, testeri kytkeytyy pois päältä estääkseen sisäisen elektroniikan ja ajoneuvon johdotusten vaurioita.
- Oikosulun jäljitys ja paikallistaminen: Antaa asentajalle mahdollisuuden tarkistaa johdotukset vaihe vaiheelta ja löytää tarkka piste, jossa maajohto sulkeutuu, ilman jatkuvaa sulakkeiden vaihtamista.
- Perävaunun valojen testaus: Tarjoaa toiminnallisuuden nastojen ja liitäntöjen tarkistamiseen perävaununpistoksen kotelossa suoraan plus- ja maajohtojen varalta.

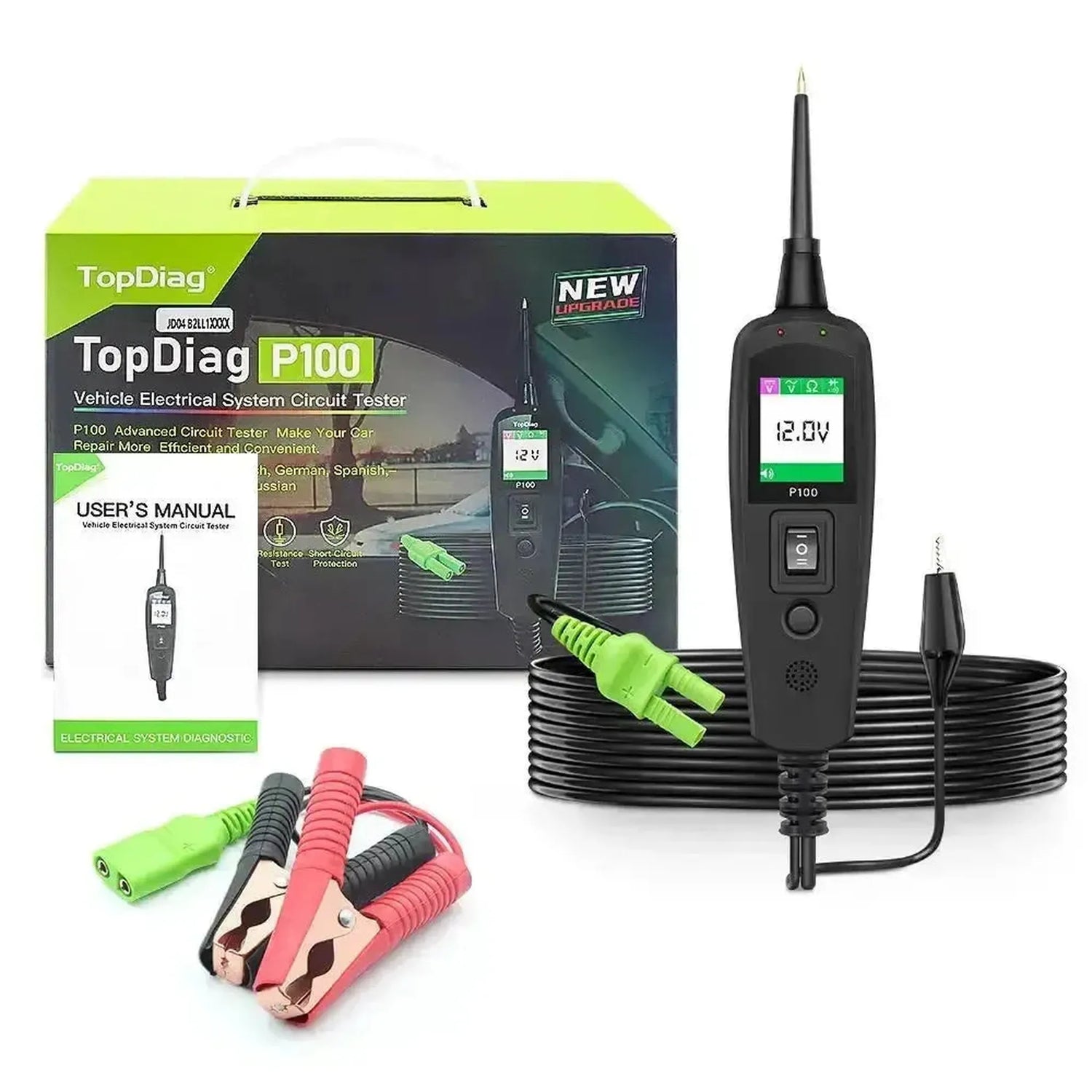

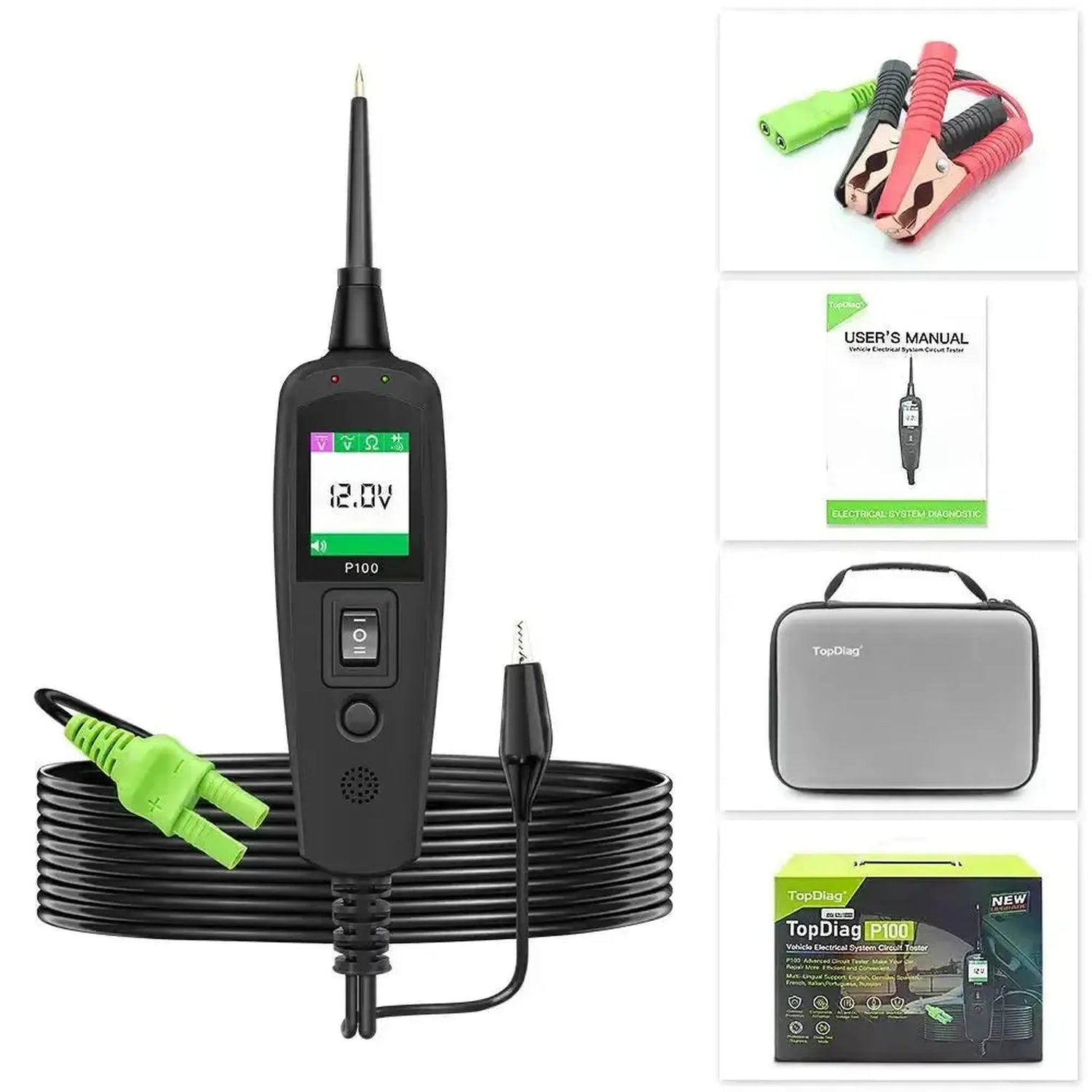

Pakkauksen sisältö

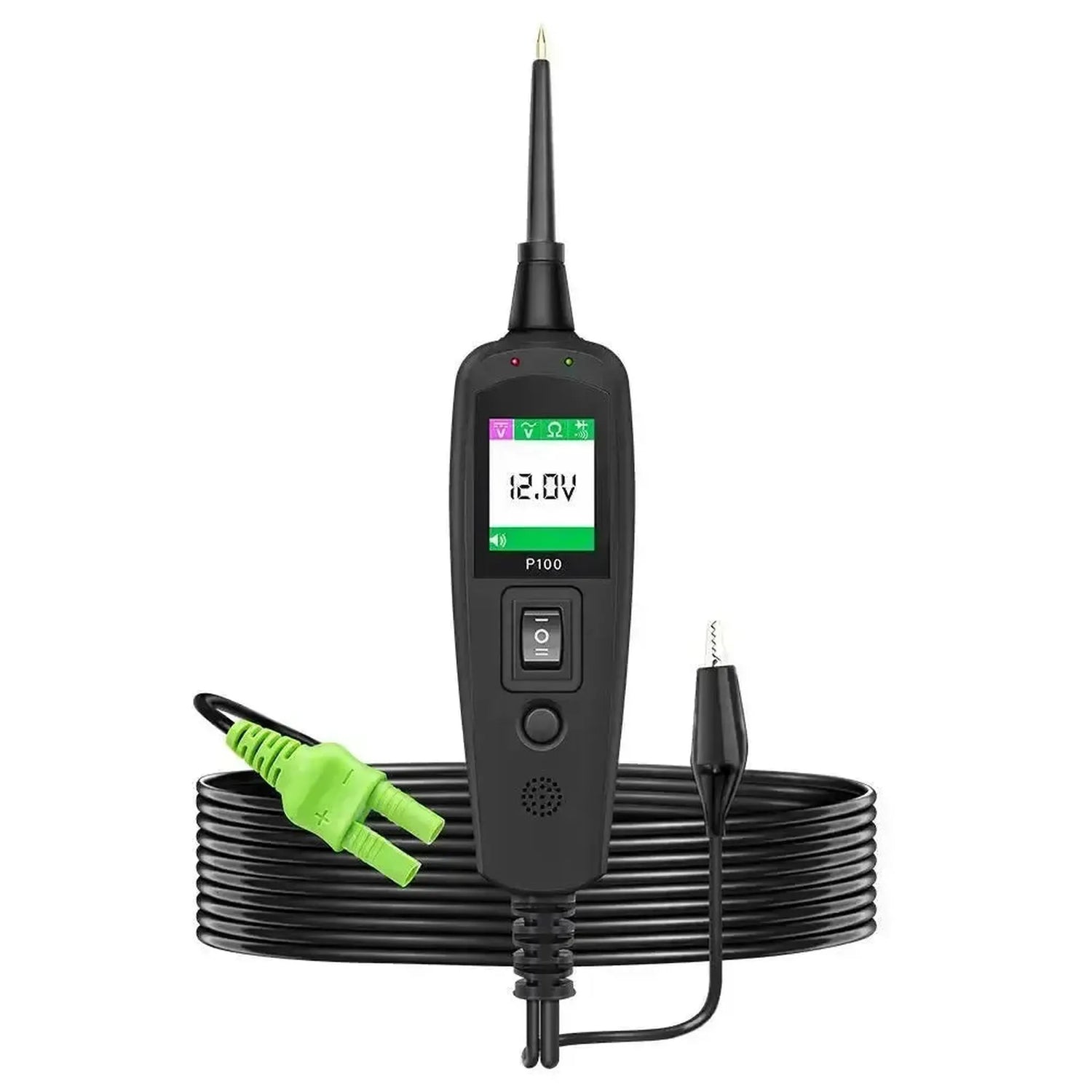

- 1x TopDiag P100 piirianalysaattori
- 1x 10 metrin jatkojohdо

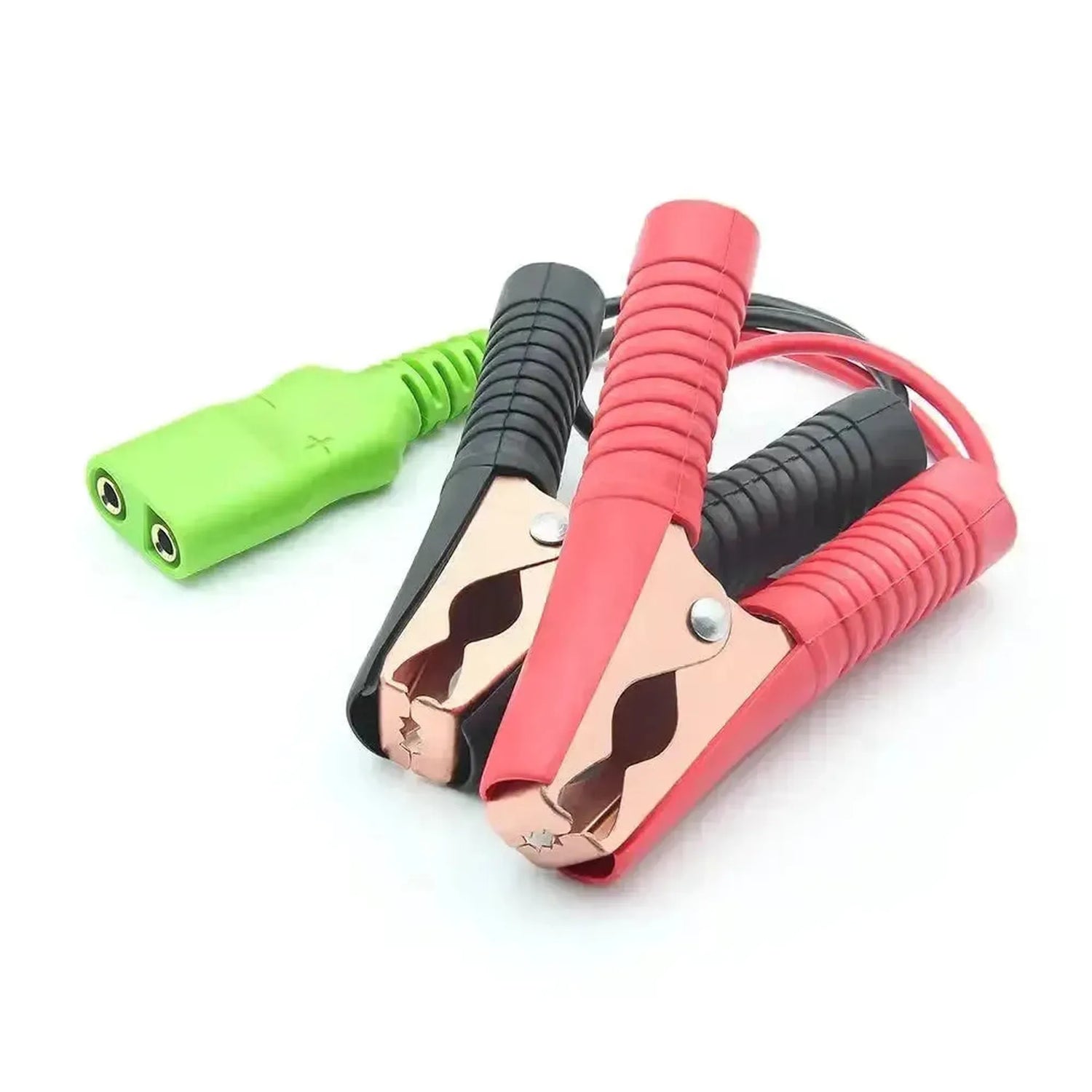

- 1x Akuklemma-sovitinkaapeli
- 1x Sytytysperä-sovitinkaapeli

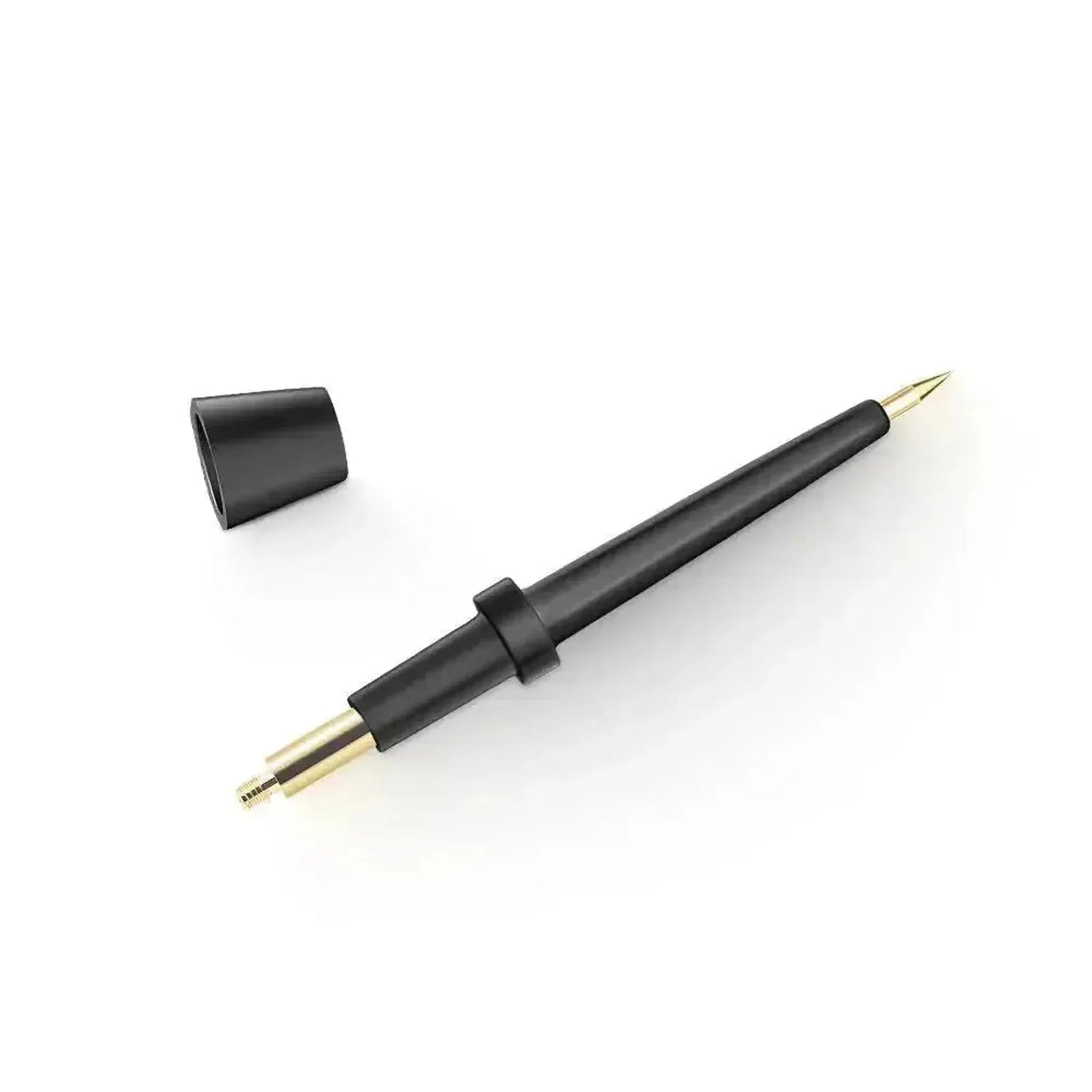

- 1x Irrotettava testiluotain

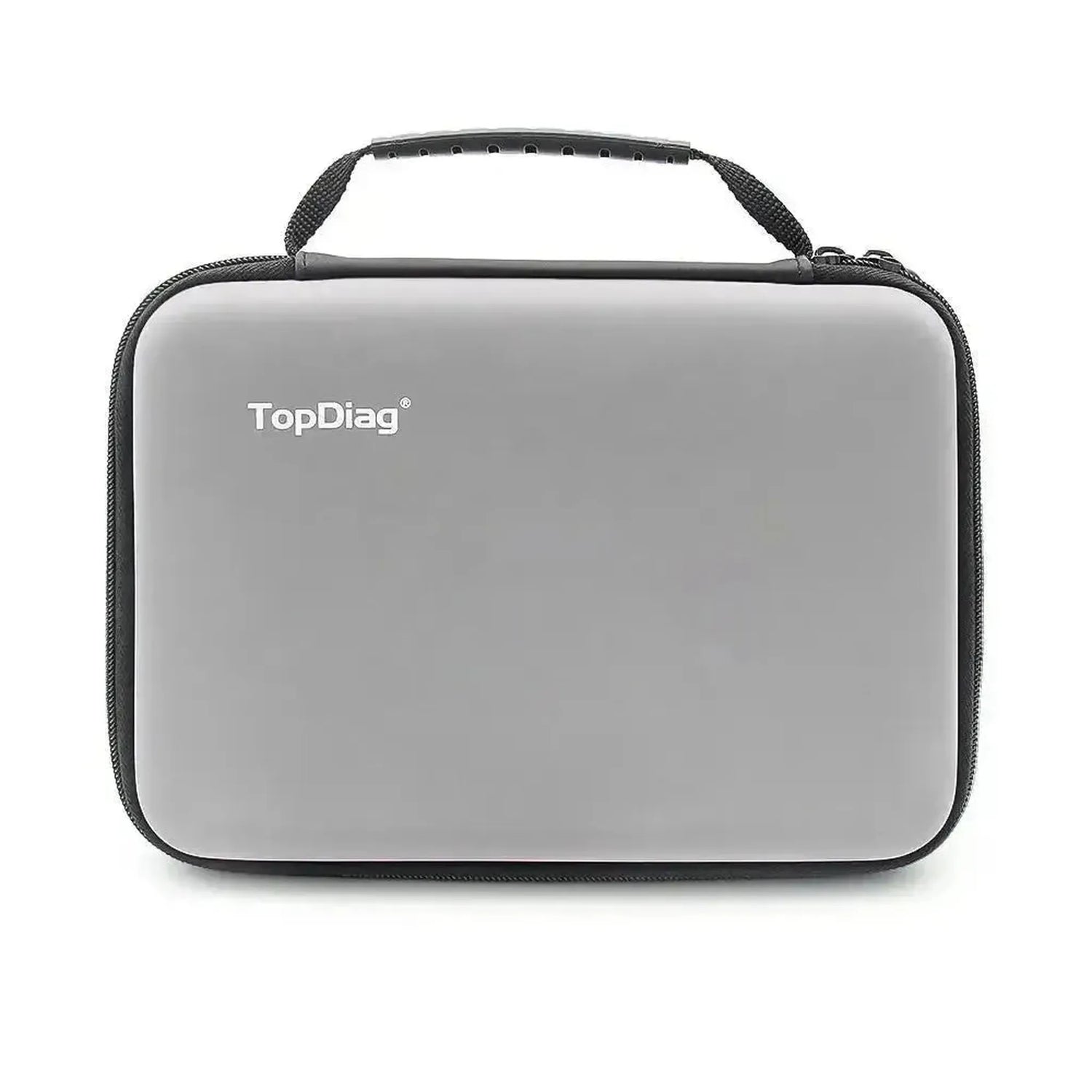

- 1x Muovinen säilytyslaatikko
💡
Hyvä tietää: Ole erittäin varovainen komponenttien aktiivisessa syöttämisessä kääntökytkimen kautta, kun testiluotain on lähellä herkkiä ohjainlaitteita, sensorijohtoja tai CAN-väylän tietoliikennelinjoja. Käytä tätä aktivointifunktiota yksinomaan toimilaitteissa, kuten moottoreissa, raskaiissa releissä ja valaistuksessa. Vahingossa annettu suora 12 V:n syöttö tietolinjalle voi vahingoittaa elektronista ohjausyksikköä pysyvästi.
Tekniset tiedot
| Määritys | Kuvaus |
|---|---|
| Merkki | TopDiag |
| Malli | P100 |
| Yhteensopivuus, jännite | 6V - 30V DC-järjestelmät |
| Testausmuodot | Tasajännite, vaihtojännite, vastus ja dioodi |
| Näyttötyyppi | TFT-värinäyttö |
| Jatkojohdon pituus | 10 metriä |
| Suojaus | Sisäänrakennettu ylivirtasuoja ja oikosulkusuoja |
| Kielet | Monikielinen valikko |
| Muut ominaisuudet | Sisäänrakennettu LED-työvalaisin ja säädettävät äänet |
| Artikkelinumero | B0178 |
